Detail Produk

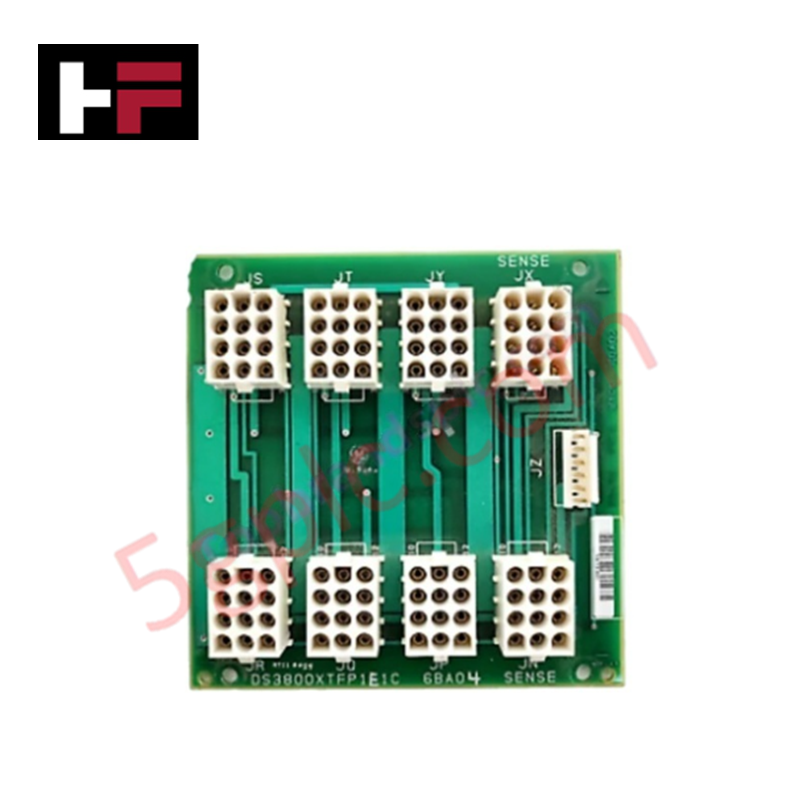

GE DS3800XTFP1E1C, yang juga tercatat sebagai DS3800XTFP1E1C Thyristor Fan Out Board, berfungsi sebagai komponen perangkat keras khusus untuk distribusi sinyal gerbang dan pelaksanaan fan-out logika dalam platform kontrol turbin Speedtronic Mark IV. Komponen ini mengarahkan pulsa pemicuan paralel melalui delapan struktur gerbang logika terintegrasi untuk menggerakkan rangkaian pemicuan thyristor tanpa memerlukan perangkat keras antarmuka eksternal tambahan.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DS3800XTFP1E1C |
| Merek | GE |
| Asal | AS |
| Suhu Operasi | 0 hingga +60 derajat C |
| Konsumsi Daya | Tarikan Bus Backplane Standar |
| Jenis Produk | Thyristor Fan Out Board |
| Persegi Panjang Gerbang Logika | 8 (masing-masing dengan 12 port melingkar) |
| Terminal Berlabel | JS, JT, JY, JX (Sense), JR, JQ, JP, JN (Sense) |
| Konektor Auxiliary | 1 x header terminal jantan 6-pin |
| Pemasangan Papan | 4 lubang pemasangan sudut, 2 lubang tepi bawah |
Kecepatan Komunikasi Bus Backplane dan Perutean Sinyal Deterministik
GE DS3800XTFP1E1C menggunakan perutean backplane melalui jalur langsung untuk memaksimalkan kecepatan komunikasi bus backplane dan mengurangi penundaan propagasi sinyal di seluruh kanal pemicuan thyristor. Susunan gerbang logika bawaan memungkinkan penskalaan fan-out langsung untuk mempertahankan kepadatan I/O yang tinggi tanpa menurunkan ketepatan waktu pulsa gerbang, sekaligus mempertahankan kompatibilitas firmware flash di seluruh kartu pengontrol yang terhubung.
Pertanyaan yang Sering Diajukan
T: Apa fungsi utama dari delapan struktur gerbang logika pada DS3800XTFP1E1C?
J: Delapan struktur gerbang logika tersebut mendistribusikan perintah gerbang input tunggal menjadi beberapa output pemicuan paralel, lalu mengarahkan pulsa gerbang thyristor langsung ke rangkaian kontrol daya.
T: Bagaimana sinyal sense dihubungkan pada papan?
J: Kanal sense khusus berlabel JX (Sense) dan JN (Sense) menyalurkan sinyal umpan balik tegangan/arus kembali ke papan prosesor utama melalui konektor terminal jantan 6-pin.
T: Apakah papan dapat dipasang ke sasis rak Mark IV yang sedang bertegangan selama pengoperasian?
J: Tidak, pemasangan saat bertegangan dilarang; daya utama dan loop tegangan lapangan harus sepenuhnya dinonaktifkan sebelum memasang atau melepaskan papan sirkuit.
Panduan Pemasangan di Lapangan
- Nonaktifkan energi kabinet kontrol Mark IV dan pastikan tidak ada potensi listrik sebelum menangani rakitan papan sirkuit.
- Terapkan prosedur pembumian ESD yang benar dengan memasang gelang tangan antistatis pada rangka kabinet yang tidak dicat.
- Sejajarkan lubang pemasangan papan dengan penyangga sasis, lalu gunakan empat lubang sudut dan dua lubang tepi bawah untuk mengencangkan rakitan secara mekanis.
- Sambungkan steker terminal auxiliary 6-pin dengan kuat ke header konektor jantan putih.
- Periksa semua sambungan steker gerbang logika (JS, JT, JY, JX, JR, JQ, JP, JN) untuk memastikan pin terpasang dengan baik sebelum memulihkan daya sistem.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
