Detail Produk

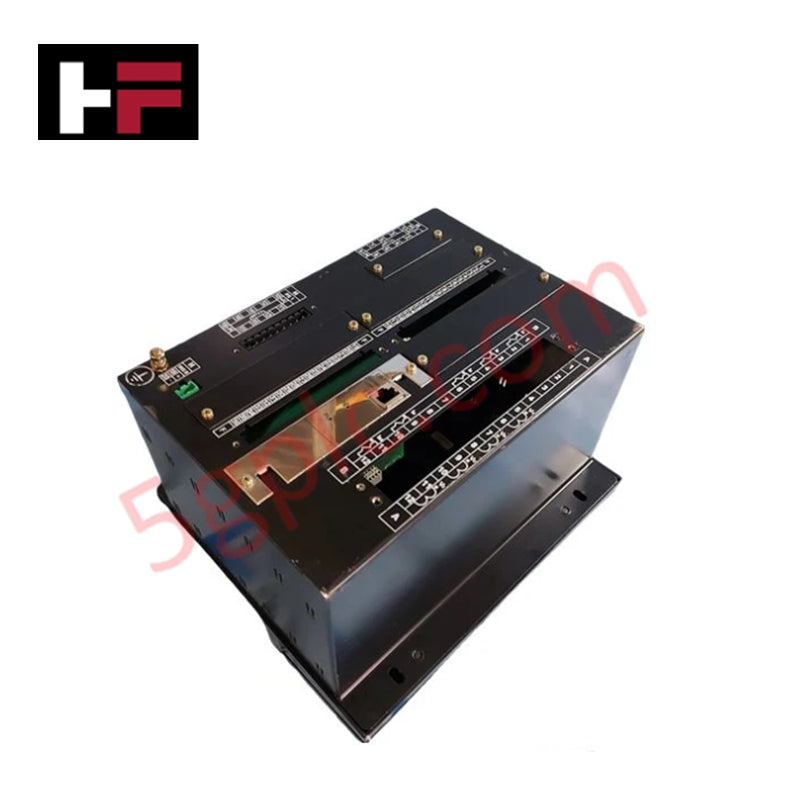

Dikonfigurasi untuk proteksi feeder dan kontrol bay gardu induk, GE Multilin F650BFEF1G0HHI (F650 Digital Bay Controller) menyediakan eksekusi fisik/elektrik langsung dari logika proteksi otomatis dan manajemen telemetri waktu nyata di seluruh platform distribusi listrik.
Rincian Sufiks & Matriks Model
- F650: Seri dasar untuk manajemen numerik feeder dan bay.
- B: Konfigurasi modul tampilan dasar.
- F: Tidak ada papan komunikasi serial belakang yang terpasang.
- E: Papan komunikasi Ethernet 10/100 Base TX redundan belakang.
- F1: Slot F terisi dengan 16 input digital dan 8 output digital.
- G0: Konfigurasi slot G (Tanpa ekspansi I/O).
- HI: Rentang catu daya tambahan (88-300 VDC atau 96-250 VAC).
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | F650BFEF1G0HHI |
| Merek | GE Multilin |
| Asal | Tidak ditentukan |
| Berat | 5 kg |
| Dimensi | Rumah pengendali bay standar |
| Suhu Operasi | Lingkungan industri standar |
| Konsumsi Daya | 110-250 VDC / 120-230 VAC |
| I/O Digital | 16 Input, 8 Output |
| Protokol | Modbus RTU, TCP/IP, DNP 3.0, IEC 60870-5-104 |
Integrasi Jaringan Deterministik PLC/DCS
F650BFEF1G0HHI memfasilitasi integrasi ke dalam jaringan kontrol industri deterministik, yang memerlukan pengelolaan kecepatan komunikasi bus backplane secara tepat untuk memastikan sinkronisasi dengan stasiun master SCADA. Kompatibilitas firmware flash pengendali harus divalidasi terhadap versi platform kontrol tertentu untuk menghindari latensi gangguan selama penskalaan kepadatan I/O. Mesin pemrosesan onboard mendukung eksekusi logika waktu nyata, termasuk urutan interlocking dan register kesalahan. Insinyur harus memastikan port komunikasi Ethernet diterminasi dengan benar untuk menjaga integritas data dan mendukung waktu propagasi konsisten untuk paket status biner di seluruh jaringan gardu induk.
Pertanyaan yang Sering Diajukan
T: Apakah unit ini mendukung hot-swapping kartu I/O?
J: Tidak. F650 tidak mendukung hot-swapping papan I/O saat pengendali dalam keadaan menyala. Isolasi dari catu daya tambahan dan semua kabel lapangan diperlukan sebelum mengakses slot internal untuk mencegah kerusakan pada sirkuit backplane.
T: Bagaimana komunikasi Ethernet redundan dipertahankan?
J: Antarmuka 10/100 Base TX redundan (Sufiks E) memungkinkan transmisi data jalur ganda. Pastikan kedua segmen jaringan terisolasi dan mengikuti aturan topologi standar untuk mencegah badai siaran atau loop data dalam jaringan kontrol.
Panduan Instalasi Lapangan
- Pemasangan: Pasang pengendali ke dalam lubang panel menggunakan perangkat keras pemasangan yang disediakan. Pastikan chassis dihubungkan ke bar tanah gardu induk umum menggunakan konduktor impedansi rendah untuk menyediakan jalur balik bagi transient frekuensi tinggi.
- Terminasi Daya: Sambungkan sumber daya tambahan (88-300 VDC atau 96-250 VAC) ke blok terminal belakang khusus. Jaga pemisahan fisik antara kabel daya dan kabel sinyal untuk meminimalkan kopling induktif.
- Pemasangan Kabel I/O Digital: Gunakan kabel terlindung untuk semua input dan output digital. Terminasi pelindung kabel ke baut ground relay untuk mencegah masuknya noise dari perangkat lapangan.
- Pengaturan Komunikasi: Verifikasi status koneksi Ethernet melalui antarmuka LCD lokal. Pastikan semua parameter komunikasi (alamat IP, baud rate, ID protokol) disetel sesuai konfigurasi pengendali master untuk menghindari kesalahan tautan.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
