Detail Produk

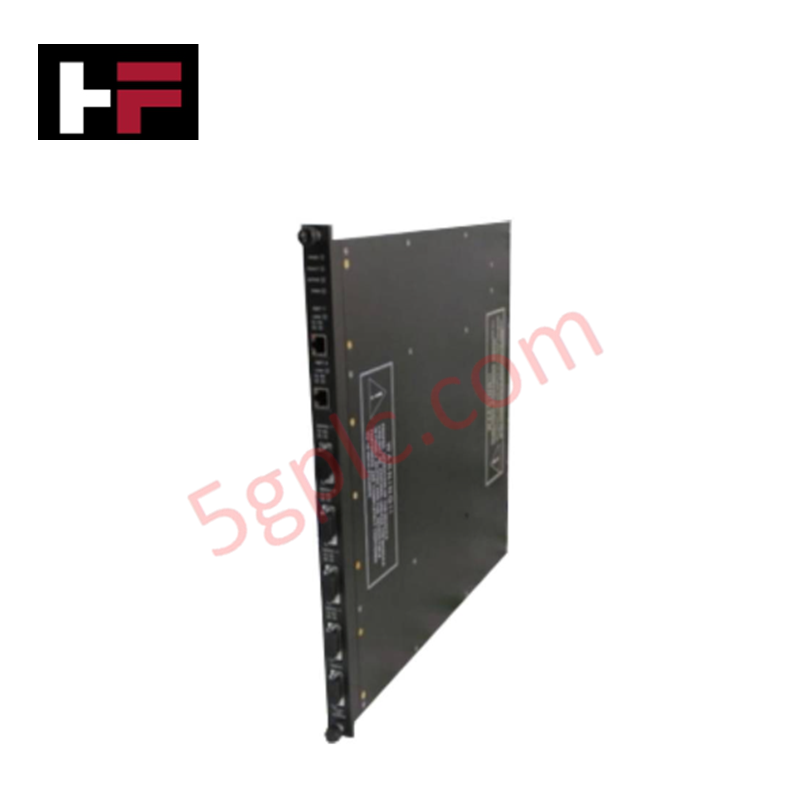

Triconex 3706A adalah modul input termokopel Triple Modular Redundant (TMR) yang dirancang untuk pengukuran suhu berintegritas tinggi pada sistem instrumentasi keselamatan Tricon. Mendukung hingga 32 kanal diferensial yang dikopel DC, modul ini mengondisikan sinyal termokopel untuk pemanas proses, tungku, dan titik pemantauan suhu kritis.
Pengondisian Sinyal dan Kompatibilitas Sensor
Modul ini memperoleh input diferensial dari termokopel tipe J, K, dan T, lalu mengonversi sinyal milivolt fisik langsung ke skala suhu standar (deg C atau deg F). Saat dipasangkan dengan panel terminasi eksternal khusus (ETP), modul ini menggunakan tiga sensor suhu tertanam untuk Kompensasi Sambungan Dingin (CJC) yang presisi dan menyediakan deteksi burnout sirkuit terbuka yang dapat dikonfigurasi, baik ke skala atas maupun bawah.
Arsitektur TMR dan Diagnostik
Dibangun dengan arsitektur TMR dan pemilihan nilai tengah per kanal, 3706A melakukan pemungutan suara atas data input di antara kanal redundan untuk menghilangkan anomali digital sementara tanpa mengganggu pemantauan proses. Rutinitas kalibrasi otomatis berkala secara aktif menekan penyimpangan pengukuran, sementara pemeriksaan mandiri berkelanjutan memberi tahu operator tentang gangguan pada kanal tertentu melalui indikator LED tanpa memaksa modul dimatikan.
Pemeliharaan dan Kemudahan Servis Saat Sistem Beroperasi
Modul ini mendukung penggantian saat sistem beroperasi dan pemasangan saat sistem aktif ke dalam sasis sistem. Selama pemasangan modul siaga, input kanal menahan kondisinya saat itu selama sekitar 1 detik sebelum melanjutkan rutinitas pembaruan pengukuran langsung, sehingga modul dapat diganti tanpa mengganggu loop proses yang aktif.
Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Model | 3706A |
| Merek | Triconex |
| Arsitektur | Triple Modular Redundancy (TMR) dengan pemilihan nilai tengah |
| Jenis Produk | Modul Input Analog Termokopel |
| Kanal Input | 32, diferensial, dikopel DC |
| Jenis Termokopel | J, K, T |
| Akurasi Pengukuran | +-3.0 deg F hingga +-6.0 deg F (umumnya, suhu lingkungan 0 deg C hingga 60 deg C) |
| Kompensasi Sambungan Dingin | Tiga sensor suhu (melalui panel terminasi eksternal khusus) |
| Deteksi Sirkuit Terbuka | Burnout ke skala atas atau bawah yang dapat dikonfigurasi |
| Pembekuan Kondisi saat Pemasangan Modul | ~1 detik selama pemasangan saat sistem aktif |
| Kalibrasi | Kalibrasi otomatis berkala |
| Berat Pengiriman | 10 kg |
Pertanyaan yang Sering Diajukan
T: Jenis sensor termokopel apa saja yang didukung oleh modul Triconex 3706A?
J: Modul ini secara langsung mendukung input termokopel tipe J, K, dan T yang bersifat diferensial dan dikopel DC.
T: Bagaimana cara kerja Kompensasi Sambungan Dingin (CJC) pada modul termokopel 3706A?
J: Kompensasi Sambungan Dingin dilakukan menggunakan tiga sensor suhu yang tertanam langsung pada panel terminasi eksternal khusus.
T: Apa yang terjadi pada sinyal input saat modul 3706A pengganti dipasang dengan metode hot-swap ke dalam sasis?
J: Selama pemasangan modul siaga saat sistem aktif, sinyal input membeku selama sekitar 1 detik sebelum kembali dengan cepat ke pembaruan langsung normal.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
