उत्पाद विवरण

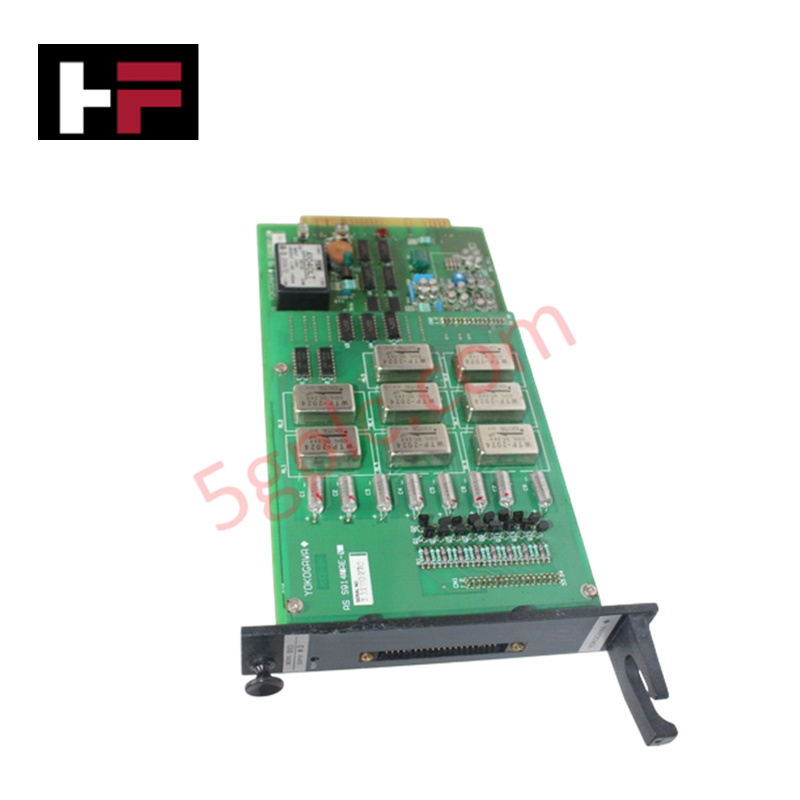

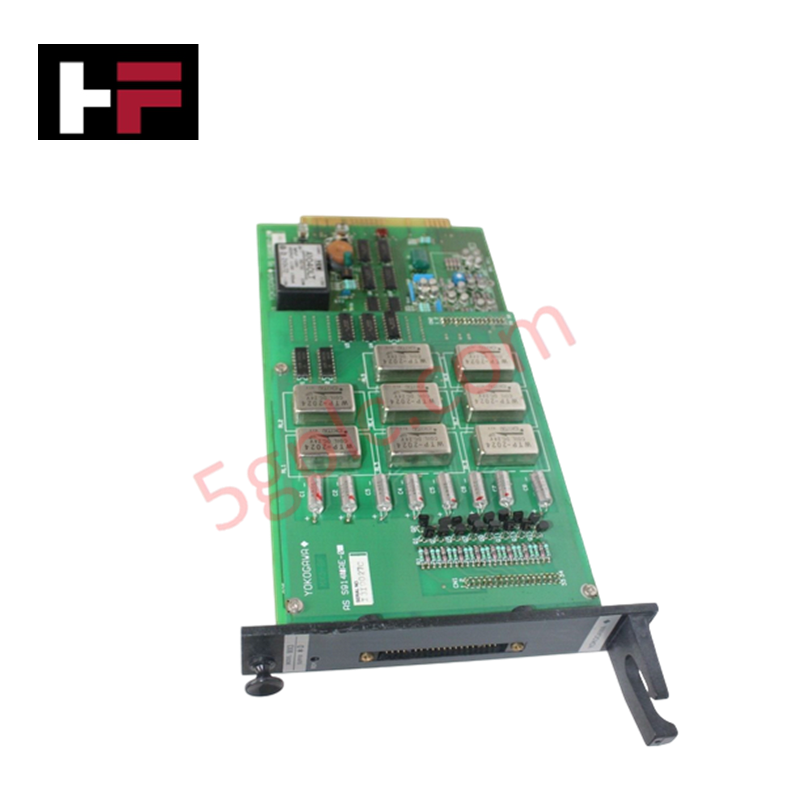

Yokogawa MX3*D, जिसे MX3 आइसोलेटिंग मल्टीप्लेक्सर मॉड्यूल के नाम से भी सूचीबद्ध किया जाता है, Yokogawa DCS आर्किटेक्चर के भीतर चैनल-से-चैनल आइसोलेशन और फील्ड सिग्नल स्विचिंग के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
सफ़िक्स का विवरण और मॉडल मैट्रिक्स
| कोड तत्व | विनिर्देशन / विवरण |
|---|---|
| MX3 | आइसोलेटिंग मल्टीप्लेक्सर मॉड्यूल श्रृंखला के लिए बेस मॉडल नामांकन |
| *D | स्टाइल कोड रिविज़न D, जो सर्किट बोर्ड रिविज़न और टर्मिनल असेंबली कॉन्फ़िगरेशन दर्शाता है |
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देशन |
|---|---|
| मॉडल | MX3*D |
| ब्रांड | Yokogawa |
| मूल देश | जापान |
| वज़न | 1.1 kg |
| आयाम | 310 mm x 160 mm x 60 mm |
| ऑपरेटिंग तापमान | 0 से 55 deg C |
| बिजली खपत | 24 VDC नाममात्र सप्लाई |
| श्रेणी | आइसोलेटिंग मल्टीप्लेक्सर मॉड्यूल |
| रूटिंग निष्पादन | एकल इनपुट चैनल पर क्रमिक मल्टी-चैनल स्कैनिंग |
चैनल-से-चैनल आइसोलेशन और DCS सिग्नल मल्टीप्लेक्सिंग
MX3*D आइसोलेटिंग मल्टीप्लेक्सर कई डिस्क्रीट या एनालॉग फील्ड सिग्नलों को क्रमिक रूप से एकल कंट्रोलर इनपुट चैनल में भेजने के लिए उन्हें कंडीशन और रूट करता है। एकीकृत चैनल-से-चैनल आइसोलेशन बैरियर केंद्रीय सिस्टम इलेक्ट्रॉनिक्स को हाई-वोल्टेज ट्रांज़िएंट और ग्राउंड लूप करंट से सुरक्षित रखते हैं। यह कार्ड मानक फील्ड वैरिएबल के साथ 4-20 mA HART लूप प्रोटोकॉल इनपुट को भी प्रोसेस करता है, हाई-फ़्रीक्वेंसी शोर को दबाता है और होस्ट सिस्टम बैकप्लेन पर डेटा ट्रांसमिशन से पहले मापन सिग्नल की अखंडता बनाए रखता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: MX3*D मॉड्यूल आस-पास के फील्ड चैनलों में सिग्नल आइसोलेशन को कैसे संभालता है?
उत्तर: आंतरिक गैल्वेनिक आइसोलेशन सर्किटरी प्रत्येक इनपुट चैनल को अलग करती है, जिससे हाई-वोल्टेज ट्रांज़िएंट और ग्राउंड पोटेंशियल के अंतर आस-पास के चैनलों या केंद्रीय प्रोसेसिंग इलेक्ट्रॉनिक्स तक नहीं पहुँच पाते।
प्रश्न: MX3*D मल्टीप्लेक्सर आर्किटेक्चर का उपयोग करने का मुख्य कार्यात्मक लाभ क्या है?
उत्तर: यह मॉड्यूल कई फील्ड सिग्नलों को क्रमिक रूप से एकल DCS कंट्रोलर इनपुट कार्ड में रूट करता है, जिससे सिस्टम रैक स्पेस की आवश्यकता और कार्ड स्लॉट आवंटन कम हो जाता है।
प्रश्न: लाइव सिस्टम संचालन के दौरान MX3*D मॉड्यूल को डिस्कनेक्ट करने से पहले कौन-सी सावधानियाँ आवश्यक हैं?
उत्तर: मॉड्यूल को डिस्कनेक्ट करने से सभी जुड़े चैनलों में क्रमिक फील्ड सिग्नल सैंपलिंग बाधित होती है; इसलिए भौतिक हार्डवेयर हटाने से पहले उन लूपों की प्रक्रिया निगरानी को ट्रांसफ़र या बायपास करना आवश्यक है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- यांत्रिक माउंटिंग: मानक रिटेनिंग हार्डवेयर का उपयोग करके 310 mm x 160 mm x 60 mm मॉड्यूल हाउसिंग को निर्धारित चेसिस स्लॉट में सुरक्षित रूप से लगाएँ।
- वायरिंग पृथक्करण: इंडक्टिव शोर कपलिंग को रोकने के लिए आने वाली 24 VDC सप्लाई लीड और फील्ड सिग्नल लाइनों को अलग-अलग वायर डक्ट से रूट करें।
- ग्राउंडिंग प्रोटोकॉल: छोटे, कम-इम्पीडेंस वाले तांबे के कंडक्टरों का उपयोग करके चेसिस ग्राउंड टर्मिनल को सीधे मुख्य कैबिनेट के फ़ंक्शनल अर्थ (FE) बस बार से कनेक्ट करें।
- थर्मल क्लियरेंस: प्राकृतिक कन्वेक्शन एयरफ़्लो सुनिश्चित करने और ऑपरेटिंग तापमान को 0 से 55 deg C के भीतर बनाए रखने के लिए मॉड्यूल फ्रेम के ऊपर और नीचे कम से कम 50 mm का क्लियरेंस रखें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
