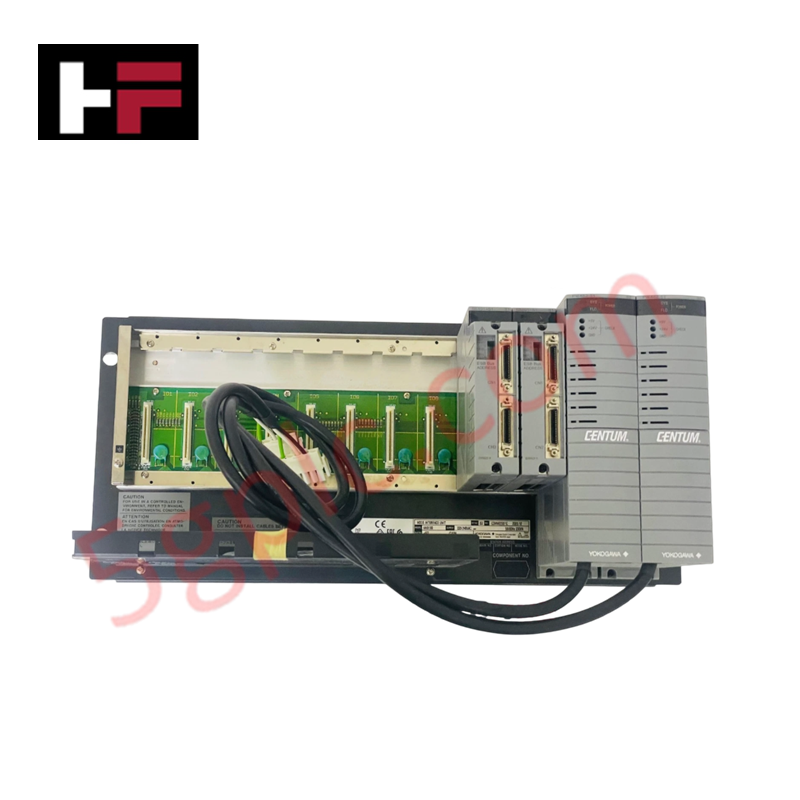

योकोगावा ANB10D-427/CU2N CENTUM VP ESB बस नोड यूनिट

उत्पाद अवलोकन

 Yokogawa ANB10D-427/CU2N एक उच्च-उपलब्धता I/O विस्तार हब के रूप में कार्य करता है जो  CENTUM VP डिस्ट्रिब्यूटेड कंट्रोल सिस्टम (DCS) के भीतर होता है। यह ESB बस नोड यूनिट स्थानीय और दूरस्थ FIO मॉड्यूल्स को फील्ड कंट्रोल स्टेशन (FCS) से जोड़ने में सक्षम बनाता है, जिससे उच्च गति डेटा अधिग्रहण और प्रक्रिया नियंत्रण संभव होता है। संचार और पावर दोनों के लिए डुअल-रेडंडेंट आर्किटेक्चर का उपयोग करके, यह फील्ड इंस्ट्रूमेंट्स और प्रोसेसर के बीच बिना रुके सिग्नल प्रवाह बनाए रखता है। हम यह यूनिट  100% नया और मूल के रूप में प्रदान करते हैं, जिससे आपका नियंत्रण ढांचा उच्चतम फैक्ट्री-प्रमाणित मानकों को पूरा करता है।

पार्ट नंबर विवरण: ANB10D-427/CU2N

Yokogawa ANB10D श्रृंखला की कार्यात्मक क्षमताओं को निम्नलिखित अल्फ़ान्यूमेरिक सफिक्स लॉजिक के माध्यम से निर्दिष्ट करता है:

तकनीकी विनिर्देशन

ANB10D-427/CU2N भारी I/O लोड को संभालने के लिए मजबूत विद्युत और यांत्रिक पैरामीटर को एकीकृत करता है:

• बस प्रकार: डुअल-रेडंडेंट ESB बस (एक्सटेंडेड सीरियल बैकप्लेन)

• पावर इनपुट: 220 V से 240 V AC, 50/60 Hz

• रेडंडेंसी प्रकार: डुअल-रेडंडेंट पावर मॉड्यूल्स और डुअल-पाथ बस संचार

• I/O समर्थन: Yokogawa FIO (फील्ड इनपुट/आउटपुट) मॉड्यूल्स के लिए उपयुक्त

• कनेक्टर प्रकार: /CU2N कनेक्टर यूनिट ESB बस इंटरफेस के लिए शामिल है

• नेट वजन: 10 किग्रा

• माउंटिंग: स्टैंडर्ड 19-इंच रैक-माउंटेबल (5U ऊंचाई आवश्यक)

इंजीनियरिंग लाभ

ANB10D-427/CU2N आधुनिक प्रक्रिया स्वचालन सुविधाओं की मुख्य आवश्यकताओं को पूरा करता है:

• बस रेडंडेंसी के माध्यम से सिग्नल हानि समाप्त करें: डुअल-रेडंडेंट ESB बस इंटरफेस डेटा के लिए दो स्वतंत्र भौतिक पथ प्रदान करता है। यदि एक ESB केबल को भौतिक क्षति होती है, तो यूनिट द्वितीयक पथ के माध्यम से 100% प्रक्रिया दृश्यता बनाए रखता है, जिससे महत्वपूर्ण फील्ड डेटा की हानि नहीं होती।

• लगातार पावर उपलब्धता: -4 सफिक्स डुअल-रेडंडेंट पावर सप्लाई कॉन्फ़िगरेशन को दर्शाता है। यह यूनिट को दो स्वतंत्र स्रोतों से पावर लेने की अनुमति देता है। यदि एक पावर मॉड्यूल विफल हो जाता है, तो स्वस्थ मॉड्यूल तुरंत पूरा लोड संभालता है, जिससे "हॉट-स्वैपिंग" या ऑनलाइन प्रतिस्थापन संभव होता है बिना I/O संचालन को बाधित किए।

• सरल हार्डवेयर एकीकरण: /CU2N कनेक्टर यूनिट कई I/O नोड्स को तेजी से डेज़ी-चेन करने में मदद करता है। यह मानकीकृत इंटरफेस वायरिंग त्रुटियों को कम करता है और सिस्टम बैकप्लेन में स्थिर, उच्च गति सिग्नल ट्रांसमिशन सुनिश्चित करता है, यहां तक कि उच्च घनत्व केबलिंग वाले कैबिनेट्स में भी।

• उच्च-वोल्टेज ग्रिड संगतता: विशेष रूप से 220-240V AC वातावरण के लिए डिज़ाइन किया गया, आंतरिक पावर सर्किटरी औद्योगिक लाइन शोर को फ़िल्टर करता है और बड़े पैमाने के विनिर्माण ग्रिड के सामान्य वोल्टेज ट्रांज़िएंट्स को संभालता है, जिससे संवेदनशील FIO मॉड्यूल्स को विद्युत हस्तक्षेप से सुरक्षा मिलती है।

अक्सर पूछे जाने वाले प्रश्न

• क्या /CU2N विकल्प में एक आंतरिक टर्मिनेटर शामिल है?

  नहीं।  /CU2N एक स्टैंडर्ड कनेक्टर यूनिट है जिसमें टर्मिनेटर नहीं होता। यदि यह नोड आपके ESB बस चेन में अंतिम स्थान पर है, तो आपको सिग्नल रिफ्लेक्शंस को रोकने के लिए  /CU2T कनेक्टर यूनिट का उपयोग करना होगा या बाहरी टर्मिनेटर लगाना होगा।

• क्या मैं ANB10S को इस ANB10D मॉडल से बदल सकता हूँ?

  हाँ। ANB10D (डुप्लेक्स्ड) ANB10S (सिंगल) की तुलना में अधिक विश्वसनीयता प्रदान करता है। सुनिश्चित करें कि आपका फील्ड कंट्रोल स्टेशन (FCS) डुअल-रेडंडेंट ESB बस पोर्ट्स से लैस है ताकि इस यूनिट द्वारा प्रदान किए गए द्वितीयक संचार चैनल का उपयोग किया जा सके।

• यूनिट को माउंट करने के लिए कौन सा हार्डवेयर आवश्यक है?

  यह यूनिट स्टैंडर्ड 19-इंच रैक्स में फिट होता है। हम M5 स्क्रू और इंसुलेशन बुश का उपयोग करने की सलाह देते हैं ताकि ग्राउंड लूप्स से बचा जा सके और 10 किग्रा का चेसिस औद्योगिक कंपन के खिलाफ स्थिर रहे।

• क्या यह यूनिट 110V AC पावर के साथ संगत है?

  नहीं। सफिक्स कोड "2" विशेष रूप से 220-240V AC इनपुट को दर्शाता है। 110V AC वातावरण के लिए, आपको हार्डवेयर क्षति से बचने के लिए "1" सफिक्स कोड वाला मॉडल चुनना होगा।
