उत्पाद विवरण

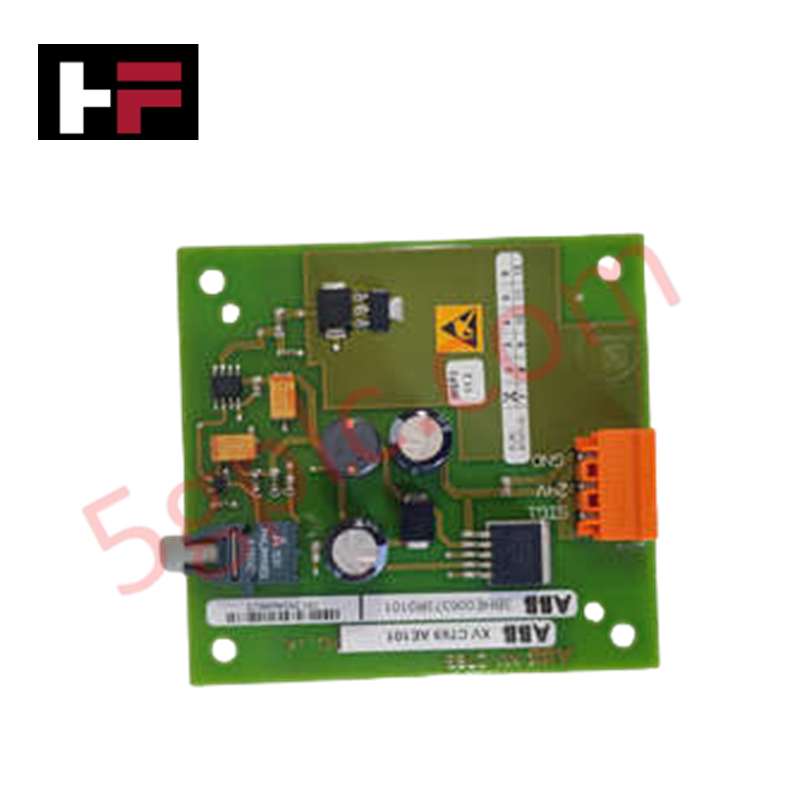

ABB XV C769 AE101 (3BHE006373R0101 OEI-बोर्ड), जिसे XVC769AE101 इंटरफेस मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, औद्योगिक नियंत्रण प्रणालियों के भीतर ऑप्टिकल-इलेक्ट्रिकल इंटरफेस सिग्नल प्रोसेसिंग के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेषता |
|---|---|
| मॉडल | XV C769 AE101 |
| ब्रांड | ABB |
| पार्ट नंबर | 3BHE006373R0101 |
| मूल | स्वीडन |
| वजन | 0.35 किग्रा |
| आयाम | 230 मिमी x 110 मिमी x 34 मिमी |
| ऑपरेटिंग तापमान | मानक औद्योगिक परिवेश |
| पावर खपत | सिस्टम बैकप्लेन पर निर्भर |
बैकप्लेन बस संचार गति और फर्मवेयर संगतता
XVC769AE101 OEI-बोर्ड कंट्रोलर रैक के भीतर सिग्नल अनुवाद की सुविधा प्रदान करता है, जो रियल-टाइम डेटा अखंडता के लिए आवश्यक निश्चित बैकप्लेन बस संचार गति बनाए रखता है। मॉड्यूल वास्तुकला विशिष्ट बैकप्लेन प्रोटोकॉल का समर्थन करने के लिए डिज़ाइन की गई है, जिसके लिए होस्ट प्रोसेसर के I/O स्कैनिंग चक्रों के साथ संरेखण आवश्यक है। फर्मवेयर फ्लैश संगतता सिस्टम संशोधन द्वारा निर्धारित होती है; प्रारंभिक त्रुटियों से बचने के लिए सुनिश्चित करें कि होस्ट कंट्रोलर फर्मवेयर XVC769AE101 हार्डवेयर आईडी का समर्थन करता है। बोर्ड I/O घनत्व स्केलिंग के लिए अनुकूलित है, जो कंट्रोलर और ऑप्टिकल इंटरफेस नेटवर्क के बीच उच्च गति सिग्नल प्रसार की अनुमति देता है बिना मापन योग्य फेज़ शिफ्ट या पैकेट विलंब के।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या XVC769AE101 सक्रिय सिस्टम संचालन के दौरान हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: नहीं। हॉट-स्वैपिंग समर्थित नहीं है। बोर्ड को स्थापित या हटाने से पहले होस्ट बैकप्लेन को पूरी तरह से डी-एनर्जाइज़ करें ताकि संचार इंटरफेस और बस लॉजिक को विद्युत संक्रमण से होने वाले नुकसान से बचाया जा सके।
प्रश्न: स्थापना के बाद सिग्नल अखंडता कैसे सत्यापित की जाती है?
उत्तर: सिग्नल अखंडता कंट्रोलर के डायग्नोस्टिक सॉफ़्टवेयर के माध्यम से लिंक-स्टेट मॉनिटरिंग द्वारा पुष्टि की जाती है। यदि स्थिति रजिस्टर संचार टाइमआउट या पैरिटी त्रुटियां रिपोर्ट करते हैं, तो बोर्ड की यांत्रिक बैठान और ऑप्टिकल इंटरफेस पोर्ट्स की सफाई की जांच करें।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: सुनिश्चित करें कि बोर्ड आंतरिक गाइड रेल के साथ संरेखित है और बैकप्लेन कनेक्टर में पूरी तरह से डाला गया है। कंपन से ढीला होने से रोकने के लिए सभी लॉकिंग पिन सुरक्षित हैं यह जांचें।
- ग्राउंडिंग: बोर्ड का चेसिस कैबिनेट के सामान्य ग्राउंड से जुड़ा होना चाहिए। सिग्नल ट्रेसेस पर विद्युतचुंबकीय हस्तक्षेप (EMI) को कम करने के लिए माउंटिंग पॉइंट्स का उपयोग करके निम्न-प्रतिरोध पथ स्थापित करें, जो अनिवार्य है।
- सिग्नल अखंडता: ऑप्टिकल इंटरफेस केबलिंग को न्यूनतम मोड़ त्रिज्या विनिर्देशों के अनुसार मार्गदर्शित करें ताकि फाइबर ऑप्टिक सिग्नल क्षीणता या सूक्ष्म दरारें न हों।
- रखरखाव: बोर्ड की सतह और ऑप्टिकल कनेक्टर्स पर धूल जमा होने की समय-समय पर जांच करें। अवरोधों को साफ करने के लिए सूखी, साफ हवा या अनुमोदित प्रिसिजन इलेक्ट्रॉनिक्स क्लीनर का उपयोग करें।
- निरीक्षण: एकीकरण से पहले, बैकप्लेन पिनों में मोड़ या ऑक्सीकरण के संकेतों के लिए निरीक्षण करें। सुनिश्चित करें कि पीसीबी सतह पर थर्मल तनाव या रंग परिवर्तन के कोई संकेत न हों।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
