उत्पाद विवरण

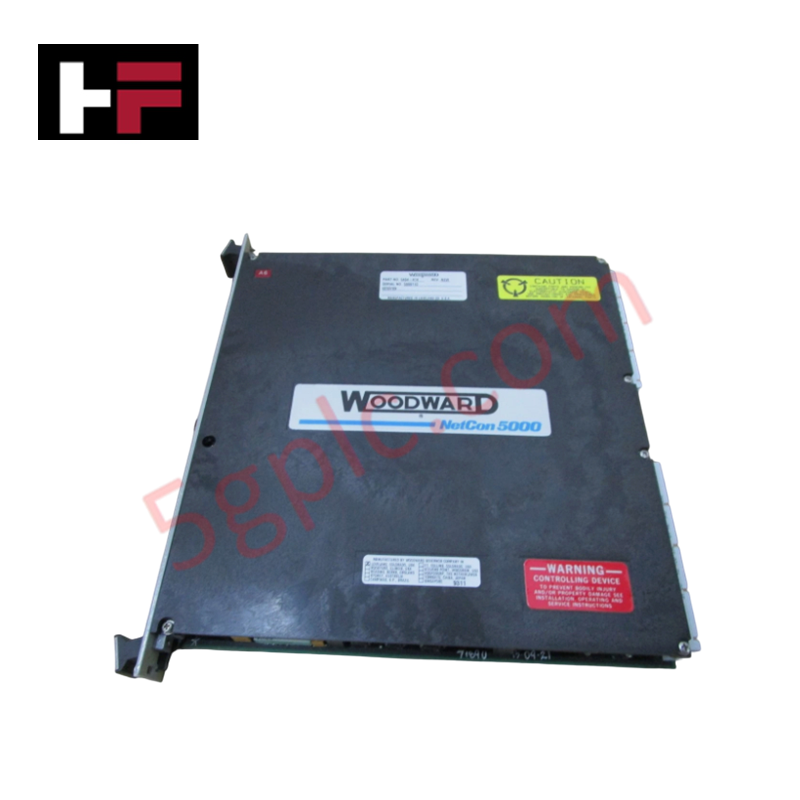

नियंत्रण प्लेटफार्मों में उच्च-सटीक घूर्णन वेग निगरानी के लिए कॉन्फ़िगर किया गया, Woodward 5464-658 (5464-658 डिजिटल स्पीड सेंसर मॉड्यूल) MPU और प्रॉक्सिमिटी प्रोब सिग्नल अधिग्रहण और डेटा रूपांतरण के प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 5464-658 |
| ब्रांड | Woodward |
| उत्पत्ति | USA |
| इनपुट चैनल | 4 स्पीड चैनल |
| इनपुट प्रकार | निष्क्रिय MPU या प्रॉक्सिमिटी प्रोब |
| फिल्टर टाइम कॉन्स्टेंट | 8 ms या 16 ms (चयन योग्य) |
| न्यूनतम डिटेक्शन | 0.5 Hz |
एक्चुएटर लूप फीडबैक प्रतिक्रिया
5464-658 मॉड्यूल चुंबकीय पिकअप यूनिट्स (MPUs) या प्रॉक्सिमिटी प्रोब से इनपुट सिग्नल को संसाधित करता है ताकि प्राइम मूवर नियंत्रण के लिए घूर्णन गति निर्धारित की जा सके। मॉड्यूल आर्किटेक्चर में 8 ms या 16 ms के चयन योग्य फिल्टरिंग टाइम कॉन्स्टेंट शामिल हैं जो एप्लिकेशन नियंत्रण लूप के भीतर गति मापन को स्थिर करते हैं। गवर्नर के एक्चुएटर लूप फीडबैक प्रतिक्रिया के लिए सटीक गति फीडबैक आवश्यक है, विशेष रूप से अस्थायी लोड अस्वीकृति या तीव्र त्वरण घटनाओं के दौरान। पोटेंशियोमीटर-आधारित कैलिब्रेशन की आवश्यकता को समाप्त करके, मॉड्यूल एक सुसंगत गति मापन प्रोफ़ाइल बनाए रखता है, जो सीधे ईंधन एक्चुएटर या स्टीम वाल्व पोजिशनिंग एल्गोरिदम की स्थिरता का समर्थन करता है। सॉफ़्टवेयर-परिभाषित न्यूनतम डिटेक्शन थ्रेशोल्ड कॉन्फ़िगर की गई गति सीमा का पचासवां हिस्सा है, जिसमें 0.5 Hz की पूर्ण निगरानी न्यूनतम सीमा है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या चार इनपुट चैनल एक साथ मिश्रित सेंसर प्रकारों का समर्थन कर सकते हैं?
उत्तर: हाँ, चारों चैनल स्वतंत्र रूप से या तो निष्क्रिय मैग्नेटिक पिकअप यूनिट (MPU) या प्रॉक्सिमिटी प्रोब स्वीकार कर सकते हैं। उपयोगकर्ता इन चार उपलब्ध इनपुट चैनलों में किसी भी संयोजन का उपयोग कर सकते हैं।
प्रश्न: मॉड्यूल कम घूर्णन गति पर विफल स्पीड सेंसर को कैसे संभालता है?
उत्तर: सॉफ़्टवेयर नियंत्रण लॉजिक लगातार इनपुट सिग्नल की निगरानी करता है। विफल स्पीड सेंसर का पता लगाने को निगरानी लॉजिक में शामिल किया गया है ताकि धीमी अपडेट समय के कारण ओवरस्पीड स्थितियों को रोका जा सके, और यदि इनपुट सिग्नल खो जाता है तो नियंत्रण प्रणाली सुरक्षित स्थिति में स्थानांतरित हो जाए।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: मॉड्यूल को निर्दिष्ट रैक स्लॉट में सुरक्षित रूप से स्थापित करें, यह सुनिश्चित करते हुए कि बैकप्लेन कनेक्टर पूरी तरह से बैठा हो ताकि विद्युत निरंतरता बनी रहे।
- सिग्नल वायरिंग: सभी MPU और प्रॉक्सिमिटी प्रोब कनेक्शनों के लिए उच्च गुणवत्ता वाली शील्डेड ट्विस्टेड-पेयर केबलिंग का उपयोग करें ताकि विद्युतचुंबकीय हस्तक्षेप को कम किया जा सके। शील्ड को चेसिस ग्राउंड पॉइंट पर समाप्त करें ताकि शोर प्रतिरोध सुनिश्चित हो।
- सॉफ़्टवेयर कॉन्फ़िगरेशन: एप्लिकेशन सॉफ़्टवेयर के माध्यम से उपयुक्त फिल्टर टाइम कॉन्स्टेंट (मानक अनुप्रयोगों के लिए 8 ms या कम गति अनुप्रयोगों के लिए 16 ms) चुनें ताकि गति डेटा के सिग्नल-से-शोर अनुपात को अनुकूलित किया जा सके।
- मान्यता: MPU या प्रॉक्सिमिटी प्रोब एयर गैप और सिग्नल आयाम की स्थैतिक जांच करें। कमीशनिंग के दौरान, मॉड्यूल की गति रीडिंग की तुलना एक द्वितीयक कैलिब्रेटेड संदर्भ से करें ताकि संचालन गति सीमा में मापन की सटीकता सत्यापित हो सके।
