उत्पाद विवरण

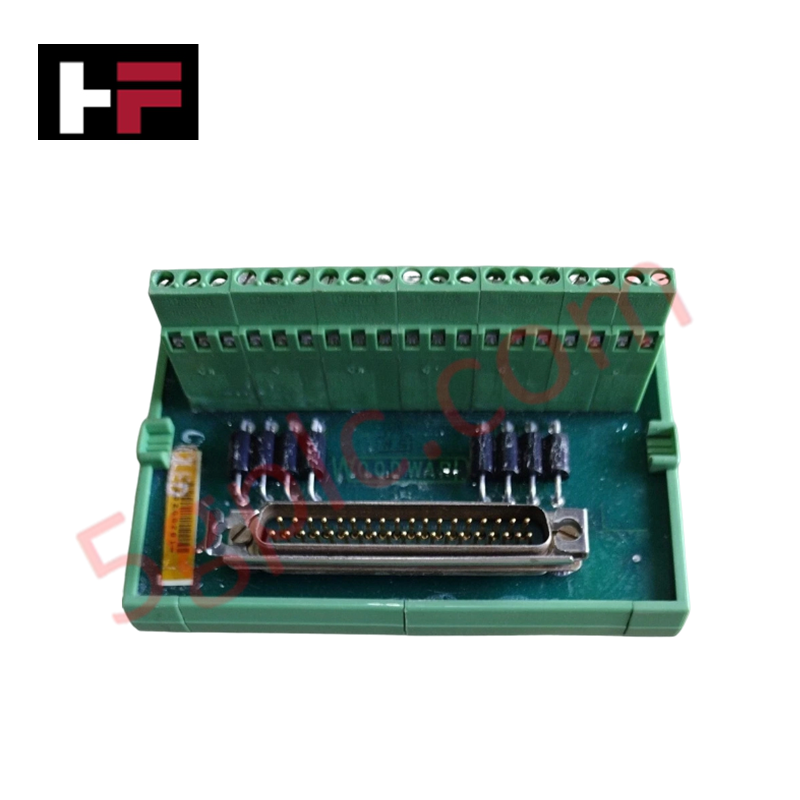

VMEbus-आधारित नियंत्रण प्रणालियों में सिग्नल इंटरफ़ेस के लिए कॉन्फ़िगर किया गया, Woodward 5437-053 (5437-053 फील्ड टर्मिनल मॉड्यूल) औद्योगिक नियंत्रण प्लेटफार्मों के लिए सेंसर वायरिंग टर्मिनेशन और सिग्नल कंडीशनिंग का प्रत्यक्ष भौतिक निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 5437-053 |
| ब्रांड | Woodward |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस |
| पावर खपत | निर्दिष्ट नहीं |
| उत्तेजना | 2 mA |
| मॉड्यूल इंटरफ़ेस | VMEbus |
| सटीकता | 0.5% |
एक्चुएटर लूप फीडबैक प्रतिक्रिया और थर्मल हीट सिंक डिसिपेशन प्रोफाइल
5437-053 मॉड्यूल फील्ड-साइड इंस्ट्रूमेंटेशन और VMEbus बैकप्लेन के बीच एक मध्यस्थ इंटरफ़ेस के रूप में कार्य करता है। यह मॉड्यूल सेंसर लूप्स के लिए 2 mA उत्तेजना स्रोत प्रदान करता है, जो 0.5% की सटीकता के साथ स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है। उच्च घनत्व नियंत्रण कैबिनेट्स के भीतर, मॉड्यूल हाउसिंग आवश्यक थर्मल हीट सिंक डिसिपेशन प्रोफाइल का समर्थन करता है ताकि -40 से +85 डिग्री सेल्सियस के ऑपरेशन के दौरान घटकों की अखंडता बनी रहे। डिज़ाइन टर्मिनेशन पॉइंट्स पर सिग्नल ह्रास को न्यूनतम करता है, जिससे प्राइम मूवर प्रबंधन प्रणालियों में एक्चुएटर लूप फीडबैक प्रतिक्रिया की अखंडता बनी रहती है। फील्ड वायरिंग को प्राथमिक VMEbus बैकप्लेन से अलग करके, यह मॉड्यूल सेंसर डेटा अधिग्रहण को स्थिर करता है और फील्ड वायरिंग साइड पर होने वाले ट्रांज़िएंट्स से केंद्रीय प्रोसेसिंग यूनिट की सुरक्षा करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह मॉड्यूल VMEbus बैकप्लेन चालू रहते हुए हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: 5437-053 मॉड्यूल हॉट-स्वैपिंग का समर्थन नहीं करता है। मॉड्यूल इंटरफ़ेस या बस कम्युनिकेशन पिन्स को विद्युत क्षति से बचाने के लिए स्थापना या हटाने से पहले VMEbus बैकप्लेन की पावर डिस्कनेक्ट करें।
प्रश्न: क्या 0.5% सटीकता रेटिंग में सेंसर उत्तेजना स्थिरता शामिल है?
उत्तर: 0.5% सटीकता विनिर्देशन मॉड्यूल के सामान्य परिस्थितियों में सिग्नल प्रोसेसिंग प्रदर्शन को संदर्भित करता है। कुल प्रणाली की सटीकता सेंसर लूप वायरिंग प्रतिरोध और 2 mA उत्तेजना आपूर्ति की स्थिरता से प्रभावित हो सकती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: मॉड्यूल को VMEbus चेसिस के उपलब्ध स्लॉट में डालें। बैकप्लेन बस कनेक्शन की अखंडता सुनिश्चित करने के लिए लॉकिंग मैकेनिज्म को पूरी तरह से संलग्न करें।
- वायरिंग: टर्मिनल ब्लॉक पर फील्ड सिग्नल्स को उपयुक्त वायर गेज के साथ टर्मिनेट करें। सभी एनालॉग सिग्नल्स के लिए शील्डेड ट्विस्टेड-पेयर केबलिंग का उपयोग करें ताकि शोर इंजेक्शन कम हो सके।
- ग्राउंडिंग: सिग्नल संदर्भ सटीकता बनाए रखने और कॉमन-मोड शोर के लिए पथ प्रदान करने हेतु केबल शील्ड्स को टर्मिनल ब्लॉक पर निर्दिष्ट ग्राउंड संदर्भ पर टर्मिनेट करें।
- निरीक्षण: सुनिश्चित करें कि टर्मिनल ब्लॉक पर कोई भी फंसी हुई तारें न हों जो आसन्न इनपुट चैनलों या कैबिनेट चेसिस के बीच शॉर्ट सर्किट का कारण बन सकें।
