उत्पाद विवरण

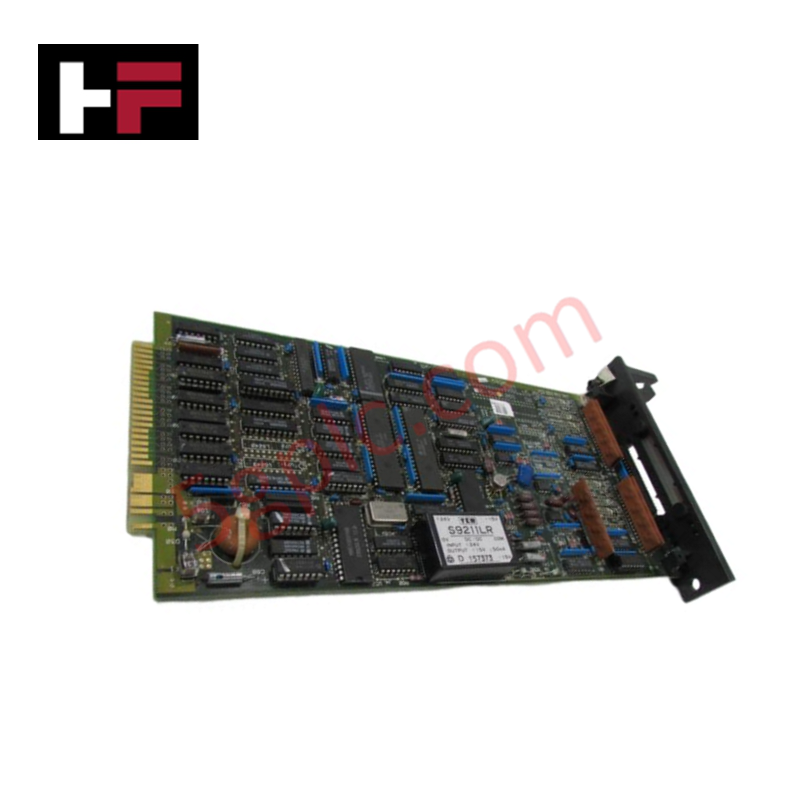

Yokogawa VM1*S, जिसे VM1 मल्टीपॉइंट एनालॉग I/O कार्ड के रूप में भी सूचीबद्ध किया गया है, CENTUM VP और CENTUM CS 3000 प्लेटफ़ॉर्म के भीतर एक साथ एनालॉग सिग्नल प्राप्त करने और उत्पन्न करने के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | VM1*S |
| ब्रांड | Yokogawa |
| मूल देश | Japan |
| मॉड्यूल प्रकार | मल्टीपॉइंट एनालॉग I/O कार्ड |
| इनपुट चैनल | 8 एनालॉग इनपुट (4-20 mA DC) |
| आउटपुट चैनल | 8 एनालॉग आउटपुट (4-20 mA DC) |
| वज़न | 0.4 kg |
| आयाम | मानक रैक स्लॉट मॉड्यूल फ़ॉर्म फ़ैक्टर |
| ऑपरेटिंग तापमान | 0 से 50 deg C |
| पावर खपत | अधिकतम 3.5 W |
चैनल आइसोलेशन और लूप प्रोटोकॉल अवसंरचना
VM1*S कार्ड अपने कुल 16 चैनलों में गैल्वेनिक रूप से पृथक एनालॉग सिग्नल पाथ को एकीकृत करता है, ताकि आंतरिक सिस्टम बसों को फ़ील्ड-साइड ट्रांज़िएंट से अलग रखा जा सके। यह चैनल आइसोलेशन संरचना 8 एनालॉग इनपुट और 8 एनालॉग आउटपुट लूप में ग्राउंड लूप को रोकती है तथा जुड़े हुए 4-20 mA HART लूप प्रोटोकॉल फ़ील्ड उपकरणों के लिए सिग्नल की रैखिकता बनाए रखती है। उच्च-घनत्व वाले इनपुट और आउटपुट कन्वर्ज़न चरण समानांतर लूप रन में क्रॉसटॉक हस्तक्षेप के बिना एनालॉग सटीकता बनाए रखते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: VM1*S अपने इनपुट और आउटपुट चैनलों में सिस्टम बैकप्लेन पावर वितरण का प्रबंधन कैसे करता है?
उत्तर: कार्ड रैक बैकप्लेन पावर सप्लाई से सीधे अधिकतम 3.5 W लेता है और 8 इनपुट कन्वर्ज़न सर्किट तथा 8 आउटपुट ड्राइवर चरणों में आंतरिक विनियमित DC रेल वितरित करता है।
प्रश्न: क्या सक्रिय कंट्रोलर रैक संचालन के दौरान VM1*S कार्ड को हॉट-स्वैप किया जा सकता है?
उत्तर: सक्रिय संचालन के दौरान मॉड्यूल को हटाना या बदलना सिस्टम की रिडंडेंसी सेटिंग पर निर्भर करता है; ऑनलाइन प्रतिस्थापन के लिए लूप में व्यवधान या बैकप्लेन बस फ़ॉल्ट को रोकने हेतु कंट्रोलर स्लॉट निष्क्रियकरण प्रक्रियाओं का पालन करना आवश्यक है।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
VM1*S कार्ड को निर्दिष्ट CENTUM VP या CS 3000 नोड स्लॉट में लंबवत डालें और मॉड्यूल को चेसिस कार्ड गाइड के साथ तब तक सरकाएँ, जब तक बैकप्लेन मल्टी-पिन कनेक्टर पूरी तरह जुड़ न जाए। भौतिक माउंटिंग सुरक्षित करने और कम-प्रतिबाधा वाले फ़्रेम ग्राउंड की निरंतरता स्थापित करने के लिए फ्रंट पैनल के रिटेंशन स्क्रू कसें। बाहरी शोर के कपलिंग को रोकने के लिए सभी 4-20 mA इनपुट और आउटपुट केबलिंग को शील्डेड ट्विस्टेड पेयर के माध्यम से रूट करें और केबल शील्ड को समर्पित कैबिनेट अर्थ बार से जोड़ें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
