उत्पाद विवरण

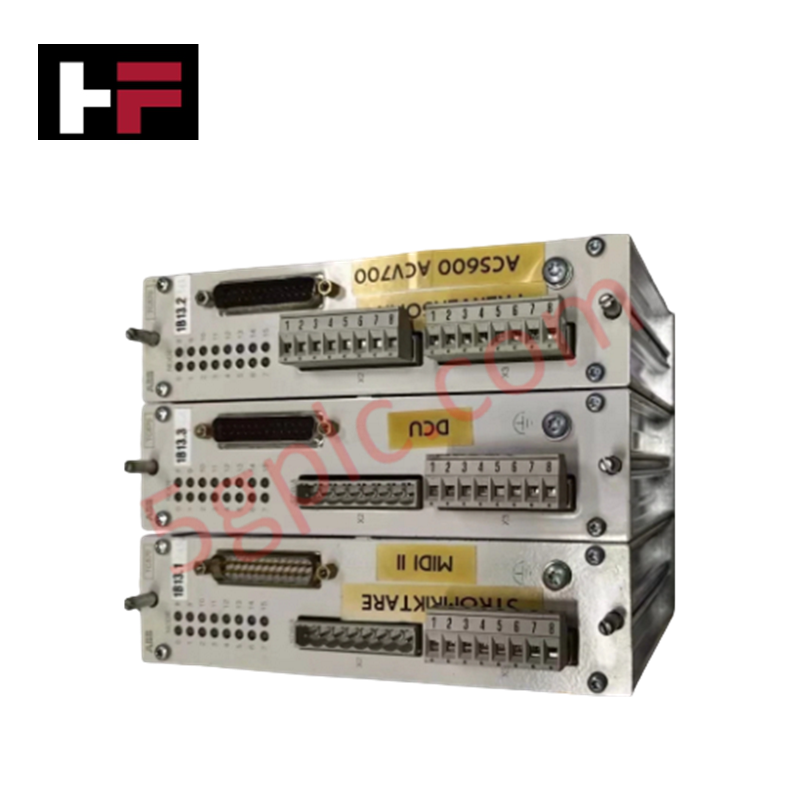

ABB 3BSE001458R1, जिसे TC570 मास्टर फील्डबस कनेक्शन यूनिट के रूप में भी सूचीबद्ध किया गया है, ABB मास्टर फील्डबस सिस्टम आर्किटेक्चर के भीतर स्थानीयकृत नियंत्रण लॉजिक निष्पादन के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह असेंबली सीरियल फिजिकल-लेयर टर्मिनेशन और संचार वितरण के लिए कॉन्फ़िगर की गई है, जो प्रोसेसिंग नोड्स और वितरित सबस्टेशनों के बीच डेटाग्राम रूटिंग का प्रबंधन करती है ताकि रियल-टाइम औद्योगिक प्रोटोकॉल का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान किया जा सके।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | TC570 (3BSE001458R1) |
| ब्रांड | ABB |
| उत्पत्ति | स्वीडन |
| वजन | 0.75 किग्रा |
| आयाम | 144 मिमी x 216 मिमी x 54 मिमी |
| ऑपरेटिंग तापमान | 0 से +55 डिग्री सेल्सियस (मानक बेसलाइन एनक्लोजर परिचालन सीमाएं) |
| पावर खपत | सिस्टम बस टर्मिनेशन पर निर्भर |
| पर्यावरण निर्देश | EU निर्देश 2011/65/EU (RoHS) का पालन; WEEE श्रेणी 5 |
| बैटरियों की संख्या | 0 |
| उत्पाद प्रकार | संचार मॉड्यूल |
प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क और I/O घनत्व स्केलिंग
ABB TC570 3BSE001458R1 के अंदर लॉजिक ट्रांसलेशन पथ को मानक बैकप्लेन बस संचार गति प्रतिबंधों के पार विलंबता विकृति को रोकने के लिए क्लॉक किया गया है। जब प्रोफिनेट या ईथरनेट/IP निर्धारक नेटवर्क के माध्यम से विरासत मास्टर फील्डबस डेटा फ्रेम को उच्च-स्तरीय आर्किटेक्चर से जोड़ा जाता है, तो यह मॉड्यूल शोर को अलग करता है और निरंतर पैकेट अनुक्रमण बनाए रखता है। उच्च I/O घनत्व स्केलिंग की आवश्यकता वाले व्यापक सिस्टम अपडेट के दौरान, यह यूनिट संरचनात्मक कॉन्फ़िगरेशन पैरामीटर को बिना बफ़र जाम के संभालती है, बशर्ते सक्रिय नोड्स होस्ट कंट्रोलर फर्मवेयर फ्लैश संगतता मानकों के खिलाफ सत्यापित हों।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या TC570 यूनिट पर सक्रिय निष्पादन के दौरान हॉट-स्वैपिंग या बिना पावर के टर्मिनेशन में बदलाव समर्थित है?
उत्तर: नहीं। कनेक्शन यूनिट में लाइव निष्कर्षण या कनेक्शन समायोजन की अनुमति देने वाली सक्रिय पृथक्करण सर्किट्री नहीं है। फील्डबस नेटवर्क लाइव रहते हुए सिग्नल लाइनों को हटाने या मॉड्यूल को अनसेट करने से तत्काल फ्रेम त्रुटियां, टोकन ड्रॉपआउट और वोल्टेज रिफ्लेक्शंस के कारण संभावित विद्युत घटक क्षति होती है।
प्रश्न: इस विशिष्ट हार्डवेयर मॉड्यूल पर फील्डबस संचार या पैकेट ड्रॉप की हानि का निदान कैसे किया जाता है?
उत्तर: निदान स्थिति रजिस्टरों को कंट्रोलर प्रोग्रामिंग इंटरफ़ेस के माध्यम से स्कैन करना आवश्यक है। यदि CRC त्रुटियां या टाइमआउट बढ़ते हैं, तो तकनीशियनों को भौतिक लाइन टर्मिनेशन प्रतिबाधाओं का निरीक्षण करना चाहिए, ग्राउंड लूप्स की अनुपस्थिति की पुष्टि करनी चाहिए, और यूनिट बेसलाइन को मुख्य सिस्टम फर्मवेयर फ्लैश संगतता चेकलिस्ट के साथ जांचना चाहिए।
फील्ड स्थापना दिशानिर्देश
- इलेक्ट्रोस्टैटिक डिस्चार्ज न्यूनतमकरण: फील्ड इंजीनियरों को टर्मिनल इंटरफेस या आंतरिक सर्किट बोर्ड को संभालने से पहले सही तरीके से जुड़ा और ग्राउंडेड इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) कलाई पट्टा पहनना चाहिए ताकि माइक्रो-सर्किट ट्रेस क्षति से बचा जा सके।
- यांत्रिक माउंटिंग फिक्सेशन: 0.75 किग्रा एनक्लोजर को नियंत्रण कैबिनेट के अंदर निर्दिष्ट माउंटिंग स्क्रू का उपयोग करके मजबूती से स्थापित करें। सुनिश्चित करें कि मॉड्यूल यांत्रिक रूप से स्थिर है और सभी स्थानीय ग्राउंड पॉइंट सीधे एनक्लोजर फ्रेम बैकप्लेट से जुड़े हैं।
- संचार लाइन पृथक्करण: सभी मास्टर फील्डबस संचार और नेटवर्क लिंक को समर्पित निम्न-वोल्टेज वायरवे में मार्गदर्शित करें। विद्युत चुम्बकीय शोर से बचाव के लिए उच्च-वोल्टेज AC केबल, मोटर नियंत्रण तारों और वेरिएबल फ्रीक्वेंसी ड्राइव फीड से कम से कम 100 मिमी की भौतिक दूरी बनाए रखें।
- पर्यावरणीय कारक सीमाएं: स्थापना पर्यावरण IP20 या उससे उच्च कैबिनेट पृथक्करण प्रोटोकॉल के अनुरूप होना चाहिए। साइट को पूरी तरह से नमी संघनन, चालक रासायनिक धूल और संक्षारक वाष्पों से मुक्त रखना चाहिए ताकि ट्रैकिंग शॉर्ट-सर्किट से बचा जा सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
