उत्पाद विवरण

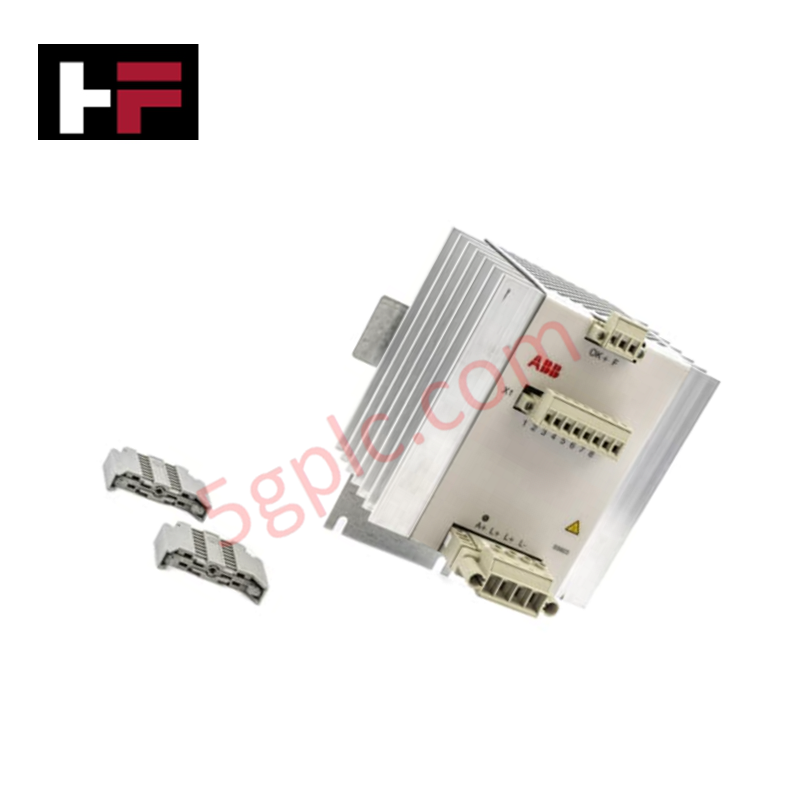

System 800xA और High Integrity कंट्रोलर नेटवर्क में वोटिंग डायोड निष्पादन और पावर सप्लाई डिकपलिंग के लिए कॉन्फ़िगर किया गया, ABB SS823 3BSE038226R1 (SS823 वोटर और ओवर वोल्टेज प्रोटेक्शन मॉड्यूल) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह मॉड्यूल डुअल 24 VDC पावर इनपुट चैनलों का प्रबंधन करता है, लोड शेयरिंग और ओवर-वोल्टेज क्लैम्पिंग प्रदान करता है ताकि डाउनस्ट्रीम ऑटोमेशन बैकप्लेन में ट्रांजिएंट पावर फॉल्ट के प्रसार को रोका जा सके। आंतरिक सुपरविजन रिले वोल्टेज की अखंडता और फॉल्ट स्टेट्स को सक्रिय रूप से ट्रैक करता है ताकि सिस्टम डायग्नोस्टिक्स संचालित हो सकें।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | SS823 3BSE038226R1 |
| ब्रांड | ABB |
| उत्पत्ति | स्वीडन |
| वजन | 870 ग्राम (1.9 पाउंड) |
| आयाम | 116 मिमी x 145 मिमी x 132 मिमी (4.6 इंच x 5.8 इंच x 5.3 इंच) |
| ऑपरेटिंग तापमान | अधिकतम 55 डिग्री सेल्सियस परिवेश |
| पावर खपत | 20 A लोड पर 24 W हीट डिसिपेशन (5 A लोड पर 6 W) |
| नाममात्र इनपुट वोल्टेज | 1 x 24 VDC |
| अधिकतम इनपुट वोल्टेज सीमा | 60 VDC |
| रेटेड इनपुट पावर | 500 W |
| रेटेड आउटपुट करंट | 20 A (अधिकतम ओवरलोड सीमा: 35 A) |
| आउटपुट वोल्टेज ड्रॉप | अधिकतम करंट पर इनपुट वोल्टेज से 1.2 V कम |
| ओवर वोल्टेज प्रोटेक्शन | कट-ऑफ थ्रेशोल्ड 30 V से कम |
| डायग्नोस्टिक्स और फीचर्स | लोड शेयरिंग, सुपरविजन रिले, हाई इंटेग्रिटी सपोर्ट |
बैकप्लेन बस संचार वेग और हाई इंटेग्रिटी डिटरमिनिस्टिक स्केलिंग
SS823 मॉड्यूल सीधे हाई इंटेग्रिटी पावर वितरण नेटवर्क में एकीकृत होता है, जो लगातार, सर्ज-प्रोटेक्टेड DC बस स्थिरीकरण सुनिश्चित करता है बिना आस-पास के I/O संचार बसों में ट्रांसमिशन विलंब जोड़े। सिस्टम पावर कंट्रोलर्स में फर्मवेयर फ्लैश संगतता रीयल-टाइम वोल्टेज मॉनिटरिंग सक्षम करती है, जिससे सुपरवाइजरी रिले तुरंत पावर रेल फॉल्ट को अलग कर सकता है। उच्च घनत्व घटक लेआउट तेज थर्मल डिसिपेशन प्रदान करता है जबकि पीक लोड ट्रांजिएंट्स के दौरान डिटरमिनिस्टिक पावर उपलब्धता बनाए रखता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: SS823 पर आंतरिक सुपरविजन रिले का मुख्य कार्य क्या है?
उत्तर: सुपरविजन रिले आंतरिक डायोड स्वास्थ्य और पावर चैनल स्थिति की निगरानी करता है, यदि कोई इनपुट चैनल विफल हो जाता है या सहिष्णुता से बाहर हो जाता है तो सिस्टम अलार्म ट्रिगर करने के लिए स्थिति बदलता है।
प्रश्न: आउटपुट क्लैम्पिंग से पहले SS823 द्वारा समर्थित अधिकतम ओवर-वोल्टेज सीमा क्या है?
उत्तर: मॉड्यूल आउटपुट वोल्टेज स्पाइक्स को 30 V से कम सीमित करता है ताकि संवेदनशील प्रोसेसिंग बोर्ड और डाउनस्ट्रीम जुड़े I/O मॉड्यूल की सुरक्षा हो सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- मॉड्यूल को एनक्लोजर के अंदर मानक DIN रेल पर लंबवत माउंट करें, प्राकृतिक थर्मल कन्वेक्शन की अनुमति देने के लिए क्षैतिज रूप से कम से कम 15 मिमी और लंबवत रूप से 30 मिमी की न्यूनतम क्लियरेंस स्पेसिंग बनाए रखें।
- सुनिश्चित करें कि इनपुट वायरिंग 24 VDC ध्रुवीयता विनिर्देशों से मेल खाती है और टर्मिनल ब्लॉक कनेक्शन बनाने से पहले सप्लाई सर्किट्स को डी-एनर्जाइज़ किया गया हो।
- सभी पावर टर्मिनल स्क्रू को निर्माता द्वारा निर्दिष्ट यांत्रिक सीमा (आमतौर पर 0.5 से 0.8 Nm) तक टॉर्क करें ताकि उच्च करंट लोड के तहत कम-प्रतिरोध विद्युत संपर्क सुनिश्चित हो सके।
- सुपरवाइजरी रिले सिग्नल केबल को उच्च-वोल्टेज AC वितरण कंडक्टर्स से अलग मार्ग से ले जाएं ताकि विद्युतचुंबकीय हस्तक्षेप न्यूनतम हो।
- प्रोटेक्टिव अर्थ (PE) ग्राउंडिंग टर्मिनल को सीधे कैबिनेट ग्राउंड बसबार से एक छोटा, मोटा तांबे के पट्टे के माध्यम से कनेक्ट करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
