उत्पाद विवरण

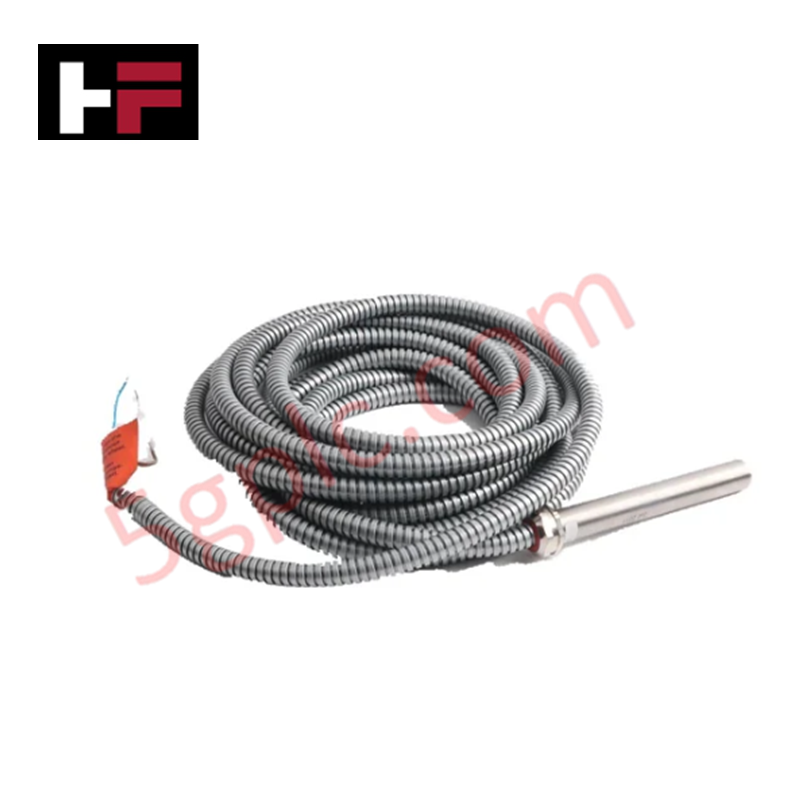

औद्योगिक मशीनरी में घूर्णन वेग अधिग्रहण के लिए कॉन्फ़िगर किया गया, Epro PR9376/010-001 (PR9376/010-001) हॉल-इफेक्ट स्पीड और प्रॉक्सिमिटी सेंसर घूर्णनशील फेरोमैग्नेटिक लक्ष्यों से गैर-संपर्क पल्स जनरेशन का प्रत्यक्ष विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | PR9376/010-001 |
| ब्रांड | Epro |
| उत्पत्ति | जर्मनी |
| ऑपरेटिंग तापमान | -25 डिग्री सेल्सियस से +100 डिग्री सेल्सियस |
| पावर खपत | <= 25 mA (10-30 VDC) |
| आउटपुट | डिजिटल पल्स (हाई >10 V / लो <1 V) |
| फ्रीक्वेंसी क्षमता | 12 kHz तक |
| एयर गैप | 1.0 मिमी से 1.5 मिमी |
यांत्रिक निगरानी और TSI विशेषताएँ
PR9376/010-001 हॉल-इफेक्ट चुंबकीय डिटेक्शन का उपयोग करके शाफ्ट की गति की निगरानी करता है, जो गियर दांतों या कीवे के गुजरने को ट्रैक करता है। सिग्नल की विश्वसनीयता सुनिश्चित करने के लिए, निर्दिष्ट एयर गैप को सख्ती से बनाए रखें; 1.0 मिमी या 1.5 मिमी सहिष्णुता से विचलन पल्स की आयाम और समय सटीकता को कम कर देगा। मल्टी-सेंसर TSI एरे में, उच्च गति सिग्नल चैनलों के बीच क्रॉस-टॉक से बचने के लिए उचित केबल रूटिंग सुनिश्चित करें, क्योंकि बाहरी विद्युतचुंबकीय हस्तक्षेप संक्रमण विशेषताओं को विकृत कर सकता है। सेंसर आउटपुट प्रत्येक गियर दांत के गुजरने पर 1 AC चक्र प्रदान करता है, जिसके लिए पल्स ड्रॉपआउट या अनियमित स्विचिंग से बचने के लिए साफ़ फेरोमैग्नेटिक लक्ष्य सतह आवश्यक है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 12 kHz फ्रीक्वेंसी क्षमता सभी टरबाइन अनुप्रयोगों के लिए पर्याप्त है?
उत्तर: 12 kHz सीमा अधिकांश मानक औद्योगिक अनुप्रयोगों को कवर करती है। उच्च-दांत संख्या वाले उच्च गति रोटरों के लिए, सुनिश्चित करें कि गणना की गई पल्स फ्रीक्वेंसी सेंसर की बैंडविड्थ से अधिक न हो ताकि पल्स स्किपिंग या आउटपुट संतृप्ति से बचा जा सके।
प्रश्न: सेंसर को गियर दांतों के सापेक्ष कैसे स्थापित किया जाना चाहिए?
उत्तर: सेंसर को लक्ष्य सतह के लंबवत स्थापित किया जाना चाहिए। सक्रिय टिप को सीधे फेरोमैग्नेटिक सामग्री की ओर होना चाहिए ताकि हॉल-इफेक्ट स्विच लॉजिक को ट्रिगर करने के लिए आवश्यक चुंबकीय फ्लक्स परिवर्तन प्राप्त हो सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग ब्रैकेट को कठोर रखें ताकि एयर गैप में कंपन से होने वाले परिवर्तन से बचा जा सके, जो अस्थायी सिग्नल हानि का कारण बन सकते हैं।
- केबल को मॉनिटरिंग सिस्टम इनपुट पर समाप्त करें; नियंत्रण कैबिनेट पक्ष पर शील्ड को कनेक्ट करें ताकि विद्युतचुंबकीय हस्तक्षेप कम हो सके।
- लक्ष्य सामग्री के गुणों की जांच करें; सुनिश्चित करें कि यह एक नरम चुंबकीय स्टील हो ताकि हॉल-इफेक्ट तत्व के लिए आदर्श फ्लक्स घनत्व बना रहे।
- पावर सप्लाई वोल्टेज 10-30 VDC सीमा के भीतर हो यह सत्यापित करें।
- पूर्ण परिचालन वेग लागू करने से पहले, शाफ्ट को मैन्युअल रूप से कम गति पर घुमाकर स्क्वायर वेव पल्स जनरेशन की पुष्टि के लिए कमीशनिंग परीक्षण करें।
