MVI56-101M | प्रोसॉफ्ट कंट्रोललॉजिक मास्टर जाल संचार इकाई

कार्यात्मक क्षमताएँ

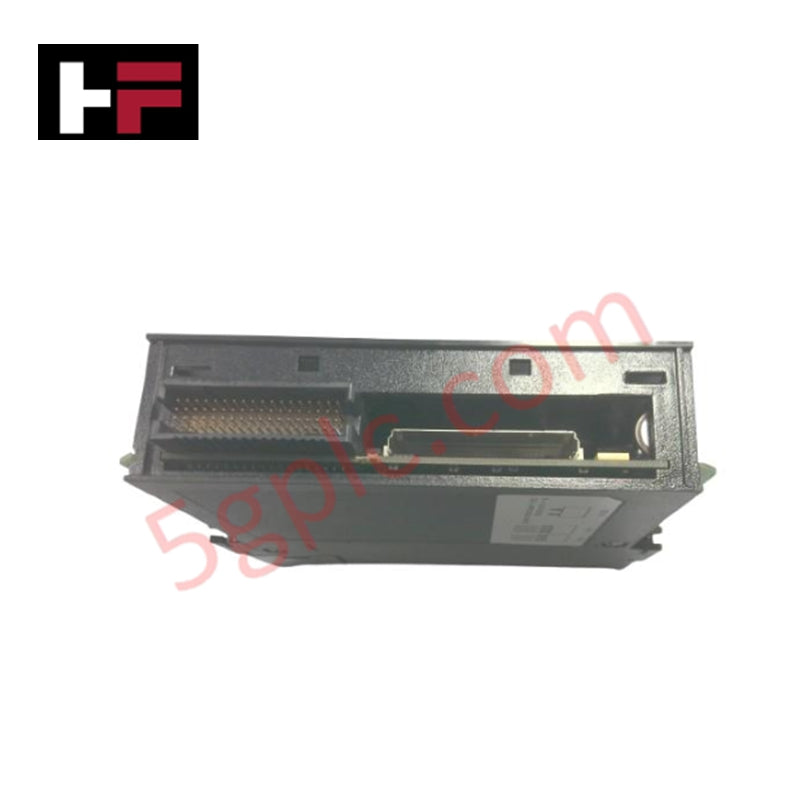

 MVI56-101M  (भाग संख्या: MVI56-101M) एक एकल-स्थान समाधान है जो Allen-Bradley ControlLogix प्रोसेसर को विशेष मास्टर-स्लेव नेटवर्क प्रोटोकॉल के साथ जोड़ने के लिए डिज़ाइन किया गया है। यह मॉड्यूल सीधे 1756 बैकप्लेन पर स्थित होता है, जिससे नियंत्रक और क्षेत्रीय उपकरणों के बीच उच्च गति डेटा आदान-प्रदान संभव होता है बिना बाहरी प्रोटोकॉल कनवर्टर की आवश्यकता के। इसमें दो स्वतंत्र अनुप्रयोग पोर्ट होते हैं, जो मांग वाले औद्योगिक वातावरण में पुनरावृत्ति या बहु-ड्रॉप नेटवर्क विन्यास की अनुमति देते हैं।

विस्तृत तकनीकी विनिर्देश

 MVI56-101M  को ControlLogix चेसिस के भीतर विश्वसनीयता सुनिश्चित करने के लिए कठोर औद्योगिक मानकों के अनुसार बनाया गया है।

• बैकप्लेन विद्युत खपत: 800 mA @ 5.1 VDC और 3 mA @ 24 VDC।

• संचालन तापमान: 0°C से 60°C (32°F से 140°F)।

• भंडारण की स्थिति: -40°C से 85°C (-40°F से 185°F)।

• कंपन प्रतिरोध: 10 से 150 हर्ट्ज़ पर 5 g।

• यांत्रिक झटका: 30 g (संचालन के दौरान) और 50 g (गैर-संचालन के दौरान)।

• सापेक्ष आर्द्रता: 5% से 95% (गैर-संघनन)।

• आकार: एकल-स्थान, मानक 1756 ControlLogix रैक के अनुकूल।

पोर्ट विन्यास और निदान

प्रभावी प्रणाली प्रबंधन समर्पित हार्डवेयर इंटरफेस और दृश्य प्रतिक्रिया तंत्रों के माध्यम से समर्थित है।

• अनुप्रयोग पोर्ट (PRT1 और PRT2): प्रोटोकॉल-विशिष्ट मास्टर संचार के लिए दो स्वतंत्र सीरियल पोर्ट।

• विन्यास पोर्ट (CFG): मॉड्यूल सेटअप और डिबगिंग के लिए समर्पित RJ45 पोर्ट (केवल RS-232)।

• निदान एलईडी: मॉड्यूल स्थिति, बैकप्लेन ट्रांसफर, अनुप्रयोग पोर्ट गतिविधि, और सीरियल ट्रैफिक के लिए एकीकृत संकेतक।

• शामिल हार्डवेयर: प्रत्येक इकाई के साथ तत्काल प्रारंभ के लिए RJ45 से DB-9M एडाप्टर केबल और 6 फुट लंबी RS-232 विन्यास केबल प्रदान की जाती है।

एकीकरण और अनुप्रयोग सामान्य प्रश्न

मॉड्यूल और ControlLogix CPU के बीच डेटा कैसे मैप किया जाता है? डेटा स्थानांतरण मानक लैडर लॉजिक या ऐड-ऑन निर्देशों (AOI) के माध्यम से किया जाता है। मॉड्यूल अपने आंतरिक डेटाबेस और प्रोसेसर के नियंत्रक टैग के बीच डेटा स्थानांतरित करने के लिए ब्लॉक ट्रांसफर तंत्र का उपयोग करता है।

क्या अनुप्रयोग पोर्ट एक साथ विभिन्न प्रोटोकॉल के लिए उपयोग किए जा सकते हैं? सामान्यतः,  MVI56-101M  एक विशिष्ट प्रोटोकॉल समूह (जैसे विशेष मास्टर नेटवर्क ड्राइवर) के लिए समर्पित होता है, लेकिन दोनों पोर्ट (PRT1 और PRT2) स्वतंत्र रूप से काम कर सकते हैं ताकि एक ही नेटवर्क प्रकार पर विभिन्न स्लेव उपकरणों को पोल किया जा सके।

क्या इस मॉड्यूल को दूरस्थ I/O रैक में स्थापित किया जा सकता है? हाँ, मॉड्यूल को EtherNet/IP या ControlNet के माध्यम से जुड़े दूरस्थ ControlLogix रैक में रखा जा सकता है, बशर्ते संचार एडाप्टर मॉड्यूल के डेटा ब्लॉकों के लिए पृथक I/O डेटा स्थानांतरण का समर्थन करता हो।
