उत्पाद विवरण

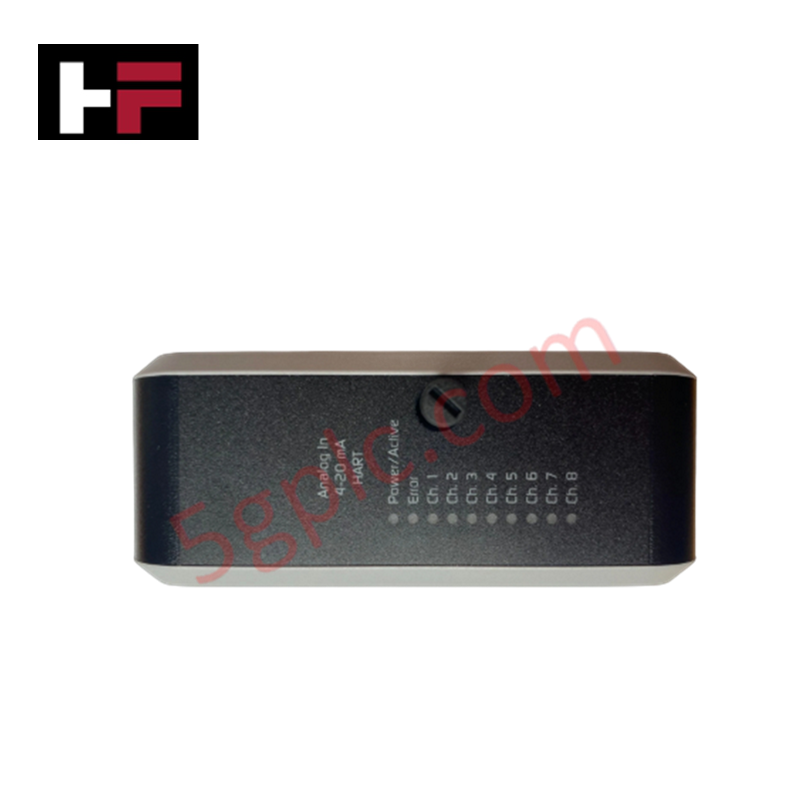

Emerson KJ3222X1-BA3, जिसे KJ3222X1-BA3 एनालॉग इनपुट मॉड्यूल के रूप में भी सूचीबद्ध किया जाता है, DeltaV I/O सबसिस्टम प्लेटफ़ॉर्म के भीतर मल्टी-चैनल फील्ड करंट सैंपलिंग और HART सिग्नल पास-थ्रू के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह स्थानीय बैकप्लेन बस के माध्यम से सीधे इंटरफेस करते हुए अधिकतम 8 निरंतर एनालॉग करंट लूप्स को प्रोसेस करता है।
हार्डवेयर स्पेसिफिकेशन
| पैरामीटर | स्पेसिफिकेशन |
|---|---|
| मॉडल | KJ3222X1-BA3 |
| ब्रांड | Emerson |
| बेस मॉडल | KJ3222X1-BA3 |
| उत्पत्ति | USA |
| वज़न | 0.5 kg |
| आयाम | 25.4 cm x 2.5 cm x 20.3 cm |
| ऑपरेटिंग तापमान | -40 से +70 deg C |
| पावर खपत | 12 VDC पर 150 mA (लोकल बस), 24 VDC पर 300 mA (बस्ड फील्ड) |
| चैनल | 8 एनालॉग इनपुट चैनल |
| सिग्नल प्रकार | 4-20 mA |
| फील्ड सर्किट पावर | प्रति चैनल 24 VDC पर 30 mA |
| HART संचार | समर्थित |
| की पोज़िशन | टर्मिनल ब्लॉक स्थिति A1 |
| सापेक्ष आर्द्रता | 5% से 95% नॉन-कंडेंसिंग |
| वायुवाहित प्रदूषक | ISA-S71.04-1985 Class G3 |
| मैकेनिकल शॉक | 11 ms के लिए 10 g हाफ-साइन वेव |
| कंपन सीमाएँ | 2 से 13.2 Hz पर 1 mm पीक-टू-पीक, 13.2 से 150 Hz पर 0.7 g |
4-20 mA HART लूप प्रोटोकॉल और चैनल-से-चैनल आइसोलेशन
KJ3222X1-BA3 मॉड्यूल अपने 8 इनपुट चैनलों में एकीकृत फ़िल्टरिंग और गैल्वैनिक आइसोलेशन टोपोलॉजी शामिल करता है, जो कॉमन-मोड विद्युत शोर को दबाती हैं। फील्ड ट्रांसमीटर लूप्स को आंतरिक सिस्टम इलेक्ट्रॉनिक्स से अलग करके, हार्डवेयर मानक 4-20 mA HART लूप प्रोटोकॉल लेनदेन के लिए सिग्नल की अखंडता बनाए रखता है। सुपरइम्पोज़्ड डिजिटल FSK सिग्नलों को प्राथमिक एनालॉग वेरिएबल अधिग्रहण में बाधा डाले बिना एसेट हेल्थ डायग्नोस्टिक्स के लिए लगातार निकाला जाता है।
अक्सर पूछे जाने वाले प्रश्न
Q: KJ3222X1-BA3 मॉड्यूल को पावर देने के लिए आवश्यक अलग-अलग वोल्टेज रेल कौन-सी हैं?
A: मॉड्यूल को स्थानीय बैकप्लेन बस पावर रेल से 12 VDC पर 150 mA और बस्ड फील्ड पावर रेल से 24 VDC पर 300 mA की आवश्यकता होती है तथा यह प्रत्येक सक्रिय फील्ड चैनल को 24 VDC तक 30 mA वितरित करता है।
Q: मैकेनिकल कीइंग गलत टर्मिनल ब्लॉक इंस्टॉलेशन को कैसे रोकती है?
A: हार्डवेयर अपने संबंधित टर्मिनल कैरियर पर की पोज़िशन A1 लागू करता है, जिससे असंगत I/O प्रकारों के लिए कॉन्फ़िगर किए गए स्लॉट्स में मैकेनिकल प्रविष्टि रुक जाती है।
Q: संक्षारक वातावरण में संचालन को कौन-सी पर्यावरणीय सीमाएँ नियंत्रित करती हैं?
A: मॉड्यूल ISA-S71.04-1985 Class G3 के गंभीर वायुवाहित प्रदूषकों के लिए रेटेड है और -40 से +70 deg C तक के ऑपरेटिंग तापमान में कार्य करता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- मॉड्यूल को I/O कैरियर पर स्थापित करने से पहले सुनिश्चित करें कि टर्मिनल ब्लॉक की मैकेनिकल की स्थिति A1 के साथ संरेखित हो।
- हार्डवेयर यूनिट्स को माउंट करने या बदलने से पहले स्थानीय बस पावर और 24 VDC फील्ड सप्लाई को डी-एनर्जाइज़ करें।
- मॉड्यूल हाउसिंग को कैरियर स्लॉट्स के साथ संरेखित करें और तब तक मजबूती से दबाएँ जब तक मैकेनिकल लैच अपनी स्थिति में लॉक न हो जाएँ।
- 4-20 mA फील्ड लूप कंडक्टरों को टर्मिनल ब्लॉक से वायर करें और पावर्ड लूप ट्रांसमीटरों के लिए सही ध्रुवता बनाए रखें।
- सभी फील्ड वायरिंग शील्ड को सिंगल-पॉइंट ग्राउंडिंग रणनीति का उपयोग करके निर्दिष्ट एनक्लोज़र अर्थ ग्राउंड बार पर टर्मिनेट करें।
