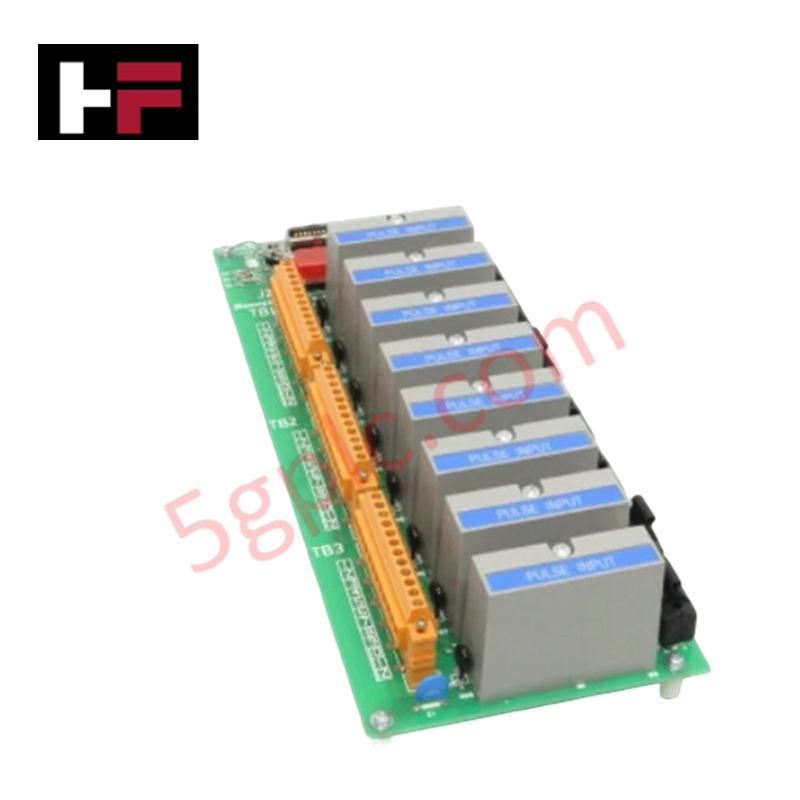

हनीवेल 51304084-175 MC-TPIX12 पल्स इनपुट मॉड्यूल

Honeywell 51304084-175, जिसे MC-TPIX12 पल्स इनपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, औद्योगिक स्वचालन नियंत्रण प्रणालियों में उच्च गति पल्स इनपुट प्रोसेसिंग के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह असेंबली सीधे फील्ड पल्स ट्रांसमीटर से इंटरफेस करने के लिए कॉन्फ़िगर की गई है, जो कई स्वतंत्र चैनलों में आवृत्ति और गणना को कैप्चर करती है, तेज़ वोल्टेज स्थिति संक्रमणों को उच्च डेटा ट्रांसमिशन दरों पर आंतरिक डिजिटल डेटा रजिस्टरों में परिवर्तित करती है।

हार्डवेयर विनिर्देश

चैनल-से-चैनल पृथक्करण और पल्स प्रोसेसिंग

Honeywell 51304084-175 में हार्डवेयर-स्तरीय इलेक्ट्रॉनिक प्रोसेसिंग है जो 0-30 VDC के इनपुट सिग्नल का मूल्यांकन करती है, जिसमें इनपुट सेंसिटिविटी थ्रेशोल्ड 0.5 V पर स्थिर है। प्रोसेसिंग सर्किटरी एकीकृत चैनल-से-चैनल पृथक्करण मैट्रिस पर निर्भर करती है ताकि विद्युतचुंबकीय हस्तक्षेप को कम किया जा सके और पृथक फील्ड उपकरणों के बीच सामान्य-मोड वोल्टेज भिन्नताओं को समाप्त किया जा सके। न्यूनतम पल्स चौड़ाई 10 माइक्रोसेकंड से लेकर अधिकतम इनपुट आवृत्ति 10 kHz तक संभालने में सक्षम, इनपुट चैनल उच्च आवृत्ति शोर को लगातार फ़िल्टर करते हैं जबकि आंतरिक संचार इंटरफ़ेस स्थानीय बस पर 12 Mbps की सिंक्रोनस डेटा दर पर प्रोसेस किए गए मेट्रिक्स प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यदि इनपुट पल्स चौड़ाई 10 माइक्रोसेकंड की सीमा से नीचे गिरती है तो क्या परिणाम होंगे?

उत्तर: 10 माइक्रोसेकंड से कम अवधि वाले पल्स इनपुट फ़िल्टरिंग सर्किटरी की पहचान सीमा से बाहर होते हैं। इससे आंतरिक काउंटर संक्रमण घटना को छोड़ देता है, जिसके परिणामस्वरूप पंजीकरण हानि और मास्टर कंट्रोलर के अंदर कुल मिलान मेट्रिक्स में असंगति होती है।

प्रश्न: मॉड्यूल 0-30 VDC फील्ड वायरिंग लाइनों पर वोल्टेज ट्रांज़िएंट्स को कैसे प्रबंधित करता है?

उत्तर: MC-TPIX12 के प्रत्येक चैनल में भौतिक ओवरवोल्टेज सुरक्षा और चैनल-से-चैनल पृथक्करण नेटवर्क होते हैं। ये उप-घटक ट्रांज़िएंट वोल्टेज स्पाइक्स को क्लैंप करते हैं और फॉल्ट करंट को सीमित करते हैं, जिससे आंतरिक 12 Mbps प्रोसेसिंग लॉजिक को विनाशकारी विद्युत सर्ज से सुरक्षा मिलती है।

फील्ड स्थापना दिशानिर्देश

1. DIN रेल माउंटिंग: मॉड्यूल चेसिस को आवंटित कैरियर फ्रेम या मानक 35 मिमी DIN रेल संरचना में सुरक्षित करें। सुनिश्चित करें कि ऊपर और नीचे के वेंटिलेशन छिद्र अवरुद्ध न हों ताकि निर्दिष्ट -25 से +65 डिग्री सेल्सियस तापीय परिचालन सीमा के भीतर निष्क्रिय संवहन वायु प्रवाह बना रहे।
2. सिग्नल टर्मिनल वायरिंग: पल्स ट्रांसमीटर सिग्नल लाइनों को ट्विस्टेड-पेयर कंडक्टर्स का उपयोग करके टर्मिनल ब्लॉकों से जोड़ें। पड़ोसी चैनलों के बीच आकस्मिक संपर्क को रोकने के लिए इंसुलेशन स्ट्रिप की लंबाई 10 मिमी से अधिक न हो।
3. शील्डिंग प्रोटोकॉल: फील्ड उपकरण केबल ड्रेन वायर को समर्पित एनक्लोजर ग्राउंड टर्मिनल पॉइंट पर समाप्त करें। शील्ड को फील्ड सेंसर साइड पर ग्राउंड न करें ताकि 0.5 V इनपुट सेंसिटिविटी प्रदर्शन को प्रभावित करने वाले परासाइटिक ग्राउंड लूप्स उत्पन्न न हों।
4. मैकेनिकल लॉक सत्यापन: कमिशनिंग से पहले सुनिश्चित करें कि मॉड्यूल के एकीकृत संरचनात्मक रिटेंशन तंत्र पूरी तरह से लॉक हो गए हैं ताकि 2 g वाइब्रेशन स्थितियों के दौरान इंटरफेस बैकप्लेन में विद्युत ट्रेस संरेखण सुनिश्चित हो सके।
