उत्पाद विवरण

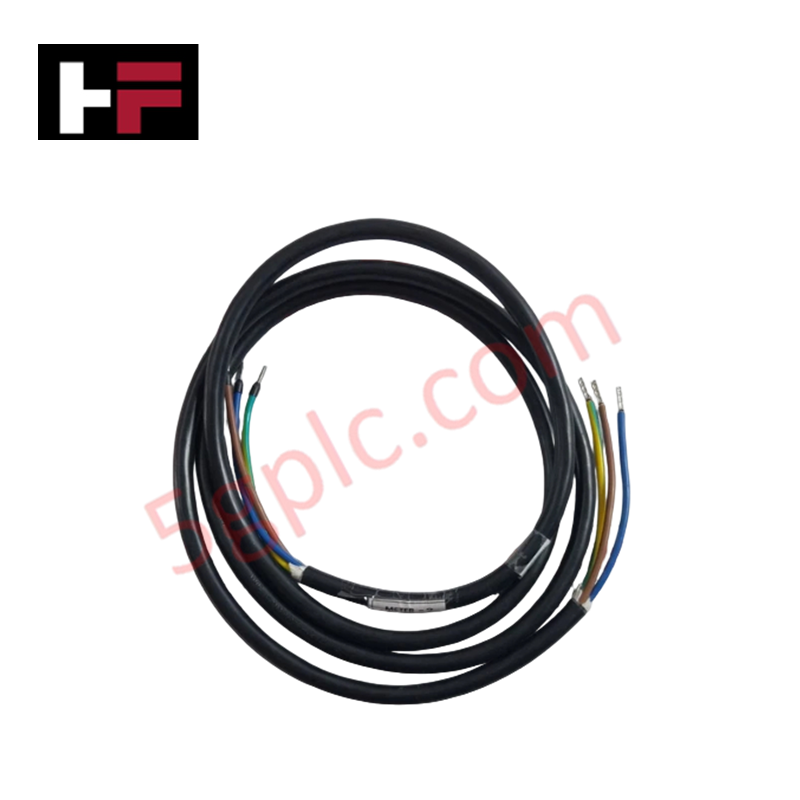

Honeywell 51202905-100, जिसे 51202905 वायर हार्नेस कनेक्टर असेंबली के रूप में भी सूचीबद्ध किया गया है, Experion PKS और C300 कंट्रोलर सिस्टम्स के भीतर स्थानीयकृत लो-वोल्टेज सिग्नल रूटिंग के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह मॉड्यूल बैकप्लेन और फील्ड टर्मिनेशन नेटवर्क के बीच पॉइंट-टू-पॉइंट इलेक्ट्रिकल इंटरकनेक्शन प्रदान करता है ताकि डिस्क्रीट, एनालॉग, या सीरियल कंट्रोल लूप्स के लिए इलेक्ट्रिकल निरंतरता बनी रहे।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 51202905-100 Rev. B |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | 0.3 किग्रा |
| आयाम | मानक फैक्ट्री लंबाई विन्यास |
| ऑपरेटिंग तापमान | मानक कंट्रोल कैबिनेट पर्यावरण सीमाएँ |
| पावर खपत | निष्क्रिय हार्डवेयर तत्व (शून्य विद्युत भार) |
| विन्यास | 2-तार या मल्टी-तार वेरिएंट-विशिष्ट रूटिंग |
| कनेक्टर प्रकार | औद्योगिक-ग्रेड हार्नेस कनेक्टर |
Honeywell DCS चैनल-से-चैनल पृथक्करण पैरामीटर
वायर हार्नेस असेंबली उच्च-घनत्व I/O हार्डवेयर के साथ मेल खाते समय आंतरिक चैनल-से-चैनल पृथक्करण आवश्यकताओं का पालन करने के लिए डिज़ाइन की गई है। संरचनात्मक इन्सुलेशन बाधा मल्टी-कंडक्टर लाइनों के बीच प्रेरित क्रॉस-टॉक को कम करती है, जिससे वोल्टेज ऑफसेट या अस्थायी सिग्नल व्यवधानों को रोकती है जो 4-20 mA HART लूप प्रोटोकॉल का उपयोग करने वाले समानांतर लो-वोल्टेज प्रक्रिया इंस्ट्रूमेंटेशन मापन सर्किटों को प्रभावित कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह कनेक्टर असेंबली C300 कंट्रोलर ऑनलाइन रहते हुए हॉट-स्वैप की जा सकती है?
उत्तर: नहीं, लाइव कंडीशंस में इस कनेक्टर असेंबली को अनकपल करने से सक्रिय सिग्नल निरंतरता टूट जाती है, जिससे रियल-टाइम संचार त्रुटियाँ होती हैं या कंट्रोलर तुरंत फेल-सेफ शटडाउन लूप शुरू कर देता है।
प्रश्न: इस इंटरफेस असेंबली में शील्ड ग्राउंड निरंतरता कैसे संभाली जाती है?
उत्तर: औद्योगिक कनेक्टर संरचना समर्पित आंतरिक पिन आवंटनों के माध्यम से ग्राउंडिंग निरंतरता बनाए रखती है, जो बाहरी शोर शील्ड को सीधे कैबिनेट ग्राउंड बसबार से जोड़ती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- हार्नेस को केवल लो-वोल्टेज वायरवे में स्थापित करें ताकि सिग्नल कंडक्टर्स को उच्च-वोल्टेज AC केबलों से संभावित विद्युतचुंबकीय शोर से अलग किया जा सके।
- इन्सर्शन से पहले कनेक्टर शेल के संरेखण टैब्स का निरीक्षण करें ताकि मेल टर्मिनल पिनों को यांत्रिक क्षति से बचाया जा सके।
- टर्मिनल ब्लॉक के अक्ष के साथ बल लगाएं जब तक कि यांत्रिक लॉकिंग लैच पूरी तरह से कंट्रोलर मॉड्यूल बेसप्लेट रिसेप्टेकल से जुड़ न जाएं।
- कनेक्टर बॉडी से 50 मिमी के भीतर तनाव-राहत ज़िप टाई लगाएं ताकि भौतिक यांत्रिक कंपन से तार खिंचाव का जोखिम समाप्त हो सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
