उत्पाद विवरण

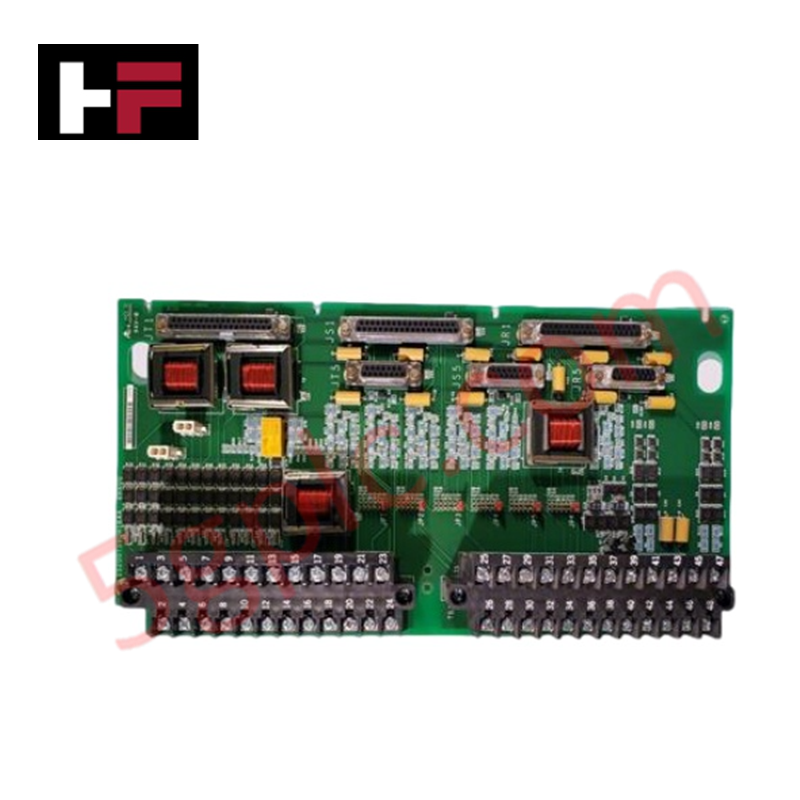

मार्क VI टरबाइन नियंत्रण प्रणालियों में इलेक्ट्रो-हाइड्रोलिक सर्वोवाल्व प्रबंधन और वाल्व स्थिति फीडबैक के लिए कॉन्फ़िगर किया गया, GE IS200TSVOH1B (IS200TSVOH1B सर्वो टर्मिनल बोर्ड) वाल्व नियंत्रण और लीनियर वैरिएबल डिफरेंशियल ट्रांसफॉर्मर (LVDT) सिग्नल प्रोसेसिंग का प्रत्यक्ष भौतिक और विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | IS200TSVOH1B |
| ब्रांड | जनरल इलेक्ट्रिक |
| मूल | यूएसए |
| वजन | मानक टर्मिनल बोर्ड असेंबली |
| आयाम | 17.8 सेमी x 33.02 सेमी |
| ऑपरेटिंग तापमान | औद्योगिक रेटेड रेंज |
| पावर खपत | सिस्टम-बस पर निर्भर |
| I/O क्षमता | 2 x सर्वोवाल्व, LVDT फीडबैक इनपुट |
| प्रौद्योगिकी | सर्फेस माउंट |
प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क
IS200TSVOH1B हाइड्रोलिक वाल्व नियंत्रण के लिए इंटरफेस नोड के रूप में कार्य करता है, जो मार्क VI रैक के भीतर VSVO I/O प्रोसेसर से सीधे जुड़ता है। बोर्ड आर्किटेक्चर निर्धारक बैकप्लेन बस संचार गति को सक्षम बनाता है, यह सुनिश्चित करते हुए कि वाल्व स्थिति अपडेट और नियंत्रण कमांड टरबाइन गति विनियमन लूप के साथ समकालिक बने रहें। फर्मवेयर फ्लैश संगतता होस्ट I/O पैक के माध्यम से प्रबंधित की जाती है, यह सुनिश्चित करते हुए कि स्टीम और ईंधन वाल्व के नियंत्रण लॉजिक संक्रमण परिचालन सुरक्षा मानकों के भीतर रहें। I/O घनत्व स्केलिंग कॉन्फ़िगर करने योग्य कनेक्टर रूटिंग (सरल के लिए JR1, या TMR के लिए JR1/JS1/JT1) के माध्यम से प्राप्त की जाती है, जिससे बोर्ड विभिन्न नियंत्रण टोपोलॉजी में सहजता से एकीकृत हो सके। मॉड्यूल प्रत्येक सर्वो आउटपुट के लिए तीन कॉइल तक सटीक करंट आउटपुट सुनिश्चित करता है, जिसमें विभिन्न हाइड्रोलिक एक्ट्यूएटर आवश्यकताओं का समर्थन करने के लिए जंपर-चयनित करंट रेंज (JP1-6) शामिल हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या IS200TSVOH1B को टरबाइन नियंत्रण प्रणाली सक्रिय रहते हुए हॉट-स्वैप किया जा सकता है?
उत्तर: नहीं। इस टर्मिनल बोर्ड को बदलना टरबाइन सिस्टम को बंद करके ही किया जाना चाहिए ताकि सर्वोवाल्व सर्किटरी में अनचाहे वाल्व मूवमेंट या विद्युत दोष से बचा जा सके।
प्रश्न: सर्वोवाल्व आउटपुट के लिए TMR कॉन्फ़िगरेशन कैसे प्रबंधित किया जाता है?
उत्तर: TMR मोड में, तीन कॉइल JS1, JT1, और JR1 कनेक्टर के माध्यम से संचालित होते हैं। वाल्व नियंत्रण लूप को कमीशन करने से पहले प्रत्येक व्यक्तिगत कॉइल करंट के लिए जंपर सेटिंग्स (JP1-6) की पुष्टि करें।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: बोर्ड को नियंत्रण कैबिनेट में निर्दिष्ट माउंटिंग पॉइंट्स का उपयोग करके सुरक्षित करें। एकीकृत शील्ड टर्मिनेशन स्ट्रिप्स का समर्थन करने के लिए चेसिस ग्राउंड कनेक्शन स्थापित करें।
- वायरिंग: सर्वोवाल्व और LVDT वायरिंग को 24-टर्मिनल I/O ब्लॉक्स से जोड़ें, #12 AWG तक के तार का उपयोग करें। सभी फील्ड केबल शील्ड्स को निकटवर्ती शील्ड स्ट्रिप से सीधे जोड़ें ताकि कॉमन-मोड विद्युत शोर कम हो सके।
- ट्रिप कॉन्फ़िगरेशन: सुरक्षा मॉड्यूल से बाहरी ट्रिप सिग्नल को JD1 या JD2 कनेक्टर से जोड़ें। सिस्टम पावर-अप से पहले सिग्नल ध्रुवता और लॉजिक स्थिति की पुष्टि करें।
- करंट चयन: सर्वोवाल्व कॉइल की विशिष्ट करंट आवश्यकताओं के अनुसार JP1-6 जंपर्स सेट करें। कॉइल के अधिक गर्म होने या अपर्याप्त नियंत्रण बल से बचने के लिए इन सेटिंग्स की वाल्व निर्माता के दस्तावेज़ के साथ पुष्टि करें।
- सत्यापन: सिस्टम संचालन से पहले, मार्क VI डायग्नोस्टिक इंटरफेस के माध्यम से मैनुअल वाल्व स्ट्रोक परीक्षण करें। पुष्टि करें कि LVDT स्थिति फीडबैक वाल्व स्ट्रोक के अनुरूप है और सर्वोवाल्व करंट प्रतिक्रिया निर्दिष्ट नियंत्रण सीमा के भीतर है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
