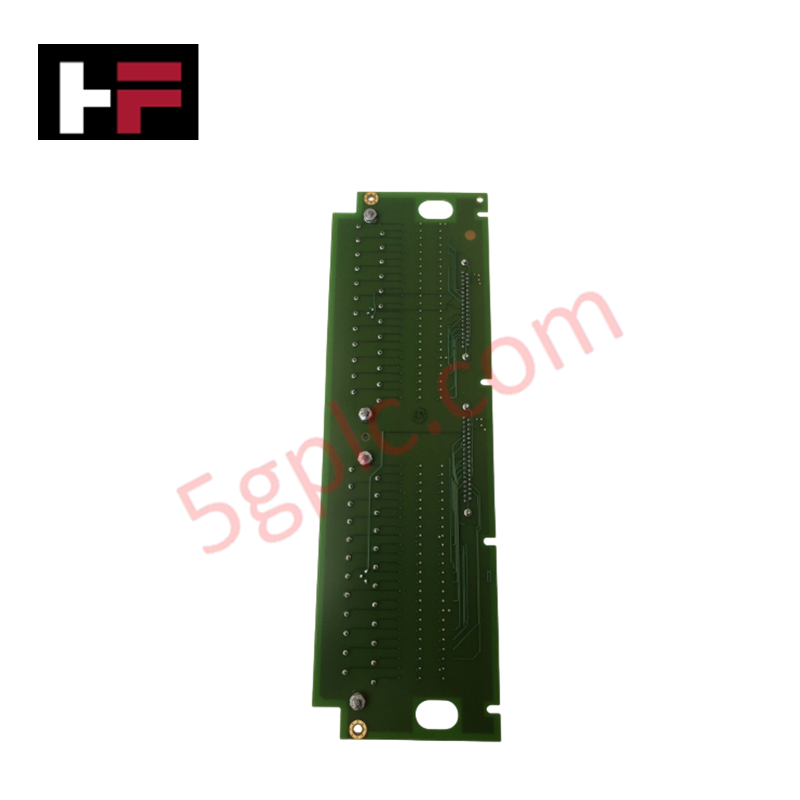

GE IS200TBTCH1CBB मार्क VIe थर्मोकपल इनपुट टर्मिनल बोर्ड

उत्पाद अवलोकन

GE IS200TBTCH1CBB एक उच्च-घनत्व थर्मोकपल इनपुट टर्मिनल बोर्ड के रूप में General Electric Mark VIe नियंत्रण प्लेटफ़ॉर्म के भीतर कार्य करता है। यह बोर्ड औद्योगिक टरबाइन सेटों में तापमान संवेदन के लिए प्राथमिक इंटरफ़ेस के रूप में सेवा करता है, जो 24 थर्मोकपल इनपुट तक कनेक्शन की सुविधा प्रदान करता है। हम इस घटक को 100% नया और मूल के रूप में प्रदान करते हैं, यह सुनिश्चित करते हुए कि आपका नियंत्रण प्रणाली महत्वपूर्ण तापीय नियंत्रण के लिए फैक्ट्री-प्रमाणित हार्डवेयर का उपयोग करे। PTCC I/O पैक्स के साथ सहज एकीकरण करके, IS200TBTCH1CBB टरबाइन सुरक्षा और दक्षता अनुकूलन के लिए आवश्यक सटीक डेटा अधिग्रहण प्रदान करता है।

तकनीकी विनिर्देश

IS200TBTCH1CBB एक मजबूत Simplex वास्तुकला का उपयोग करता है जो दूरस्थ स्थानों से उच्च मात्रा में सेंसर डेटा को प्रबंधित करता है।

इंजीनियरिंग लाभ

• व्यापक इनपुट घनत्व: यह बोर्ड 24 मुख्य थर्मोकपल इनपुट स्वीकार करता है, जिससे इंजीनियर पूरे टरबाइन सेक्शन के तापमान निगरानी को एक ही टर्मिनल ब्लॉक पर समेकित कर सकते हैं। यह उच्च घनत्व नियंत्रण कैबिनेट में भौतिक स्थान को कम करता है।

• लंबी दूरी पर सिग्नल अखंडता: यह हार्डवेयर टरबाइन नियंत्रण पैनल से 984 फीट (300 मीटर) तक के केबल रन का समर्थन करता है। यह सुविधा पैनल की लचीली स्थापना की अनुमति देती है और बड़े संयंत्र लेआउट में रिमोट जंक्शन बॉक्स या मध्यवर्ती सिग्नल एम्पलीफायर की आवश्यकता को समाप्त करती है।

• व्यापक सेंसर समर्थन: IS200TBTCH1CBB मानक T, S, K, J, और E प्रकारों को मूल रूप से संभालता है। PTCCH2 बोर्ड के साथ जोड़े जाने पर, यह R, B, और N प्रकारों के लिए संगतता बढ़ाता है, जो विविध औद्योगिक हीटिंग और कूलिंग निगरानी आवश्यकताओं के लिए एक सार्वभौमिक समाधान प्रदान करता है।

• रीयल-टाइम कोल्ड जंक्शन निगरानी: बोर्ड सीधे सिस्टम निगरानी के लिए कोल्ड जंक्शन (CJ) सिग्नल प्रदान करता है। बोर्ड पर समर्पित सेंसर टर्मिनल तापमान को व्यापक -22°F से 149°F रेंज में ट्रैक करते हैं, जिससे I/O प्रोसेसर थर्मोकपल गैर-रेखीयता के लिए सटीक मुआवजा लागू करता है।

• प्रत्यक्ष I/O पैक कनेक्शन: दो DC-प्रकार कनेक्टर्स PTCC I/O पैक के साथ सीधे, सुरक्षित कनेक्शन की सुविधा देते हैं। यह भौतिक वास्तुकला पारंपरिक रिबन केबल को समाप्त करता है, सिग्नल शोर को कम करता है और रखरखाव के दौरान I/O प्रोसेसर के प्रतिस्थापन को सरल बनाता है।

अक्सर पूछे जाने वाले प्रश्न

• क्या IS200TBTCH1CBB पुनरावर्ती (TMR) सिस्टम में काम कर सकता है?

  यह विशिष्ट "H1C" संशोधन और असेंबली कॉन्फ़िगरेशन Simplex अनुप्रयोग प्रकारों के लिए लक्षित है। ट्रिपल मॉड्यूलर पुनरावर्ती (TMR) आवश्यकताओं के लिए, आपको उचित TMR-संगत टर्मिनल बोर्ड संस्करण चुनना होगा ताकि सही सिग्नल वोटिंग सुनिश्चित हो सके।

• बोर्ड एनालॉग-टू-डिजिटल रूपांतरण कैसे संभालता है?

  टर्मिनल बोर्ड स्वयं भौतिक कनेक्शन और CJ मुआवजा प्रदान करता है। संलग्न I/O प्रोसेसर (PTCC पैक) वास्तविक एनालॉग-टू-डिजिटल रूपांतरण करता है, मिलीवोल्ट सिग्नल को डिजिटाइज़ करता है और फिर उन्हें IONet के माध्यम से नियंत्रक को भेजता है।

• कोल्ड जंक्शन ऑपरेटिंग रेंज की सीमाएँ क्या हैं?

  बोर्ड तब तक सटीकता बनाए रखता है जब तक टर्मिनल बोर्ड का परिवेश तापमान -22°F से 149°F के बीच रहता है। यदि नियंत्रण कैबिनेट का वातावरण इन सीमाओं से बाहर हो जाता है, तो CJ मुआवजा विचलित हो सकता है, जिससे कुल तापमान पढ़ने की सटीकता प्रभावित हो सकती है।

• मैं इस मॉड्यूल की "ब्रांड न्यू" स्थिति कैसे पुष्टि करूं?

  प्रत्येक IS200TBTCH1CBB यूनिट GE Industrial Systems से मूल फैक्ट्री पैकेजिंग में आता है। बोर्ड पर एक प्रामाणिक सीरियल नंबर, "H1CBB" संशोधन कोड, और "Made in USA" अंकन होता है, जो एक वास्तविक भाग की गारंटी देता है जिसमें कोई फील्ड सेवा इतिहास नहीं है।
