उत्पाद विवरण

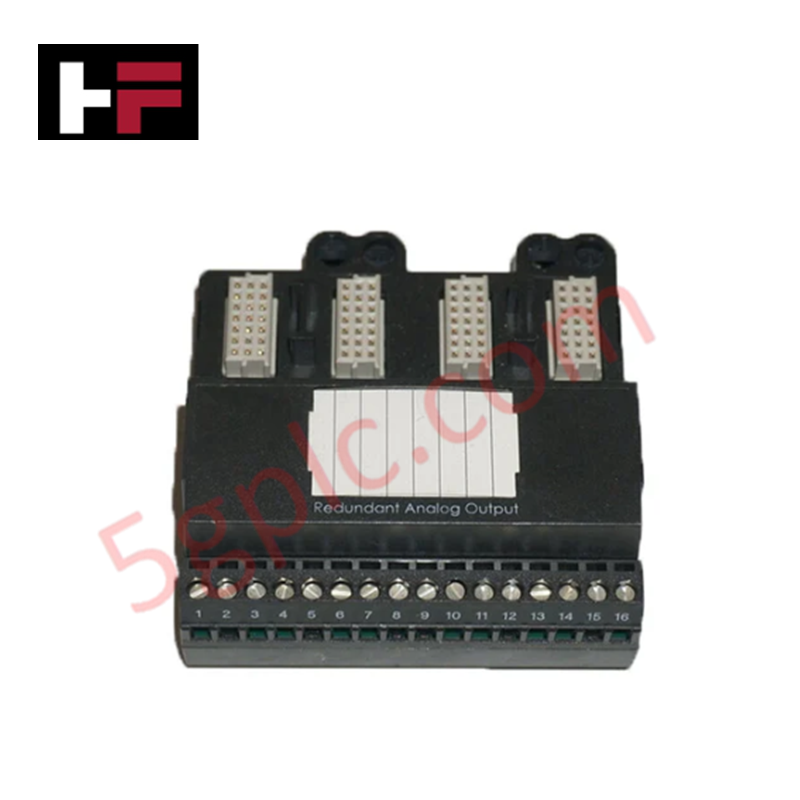

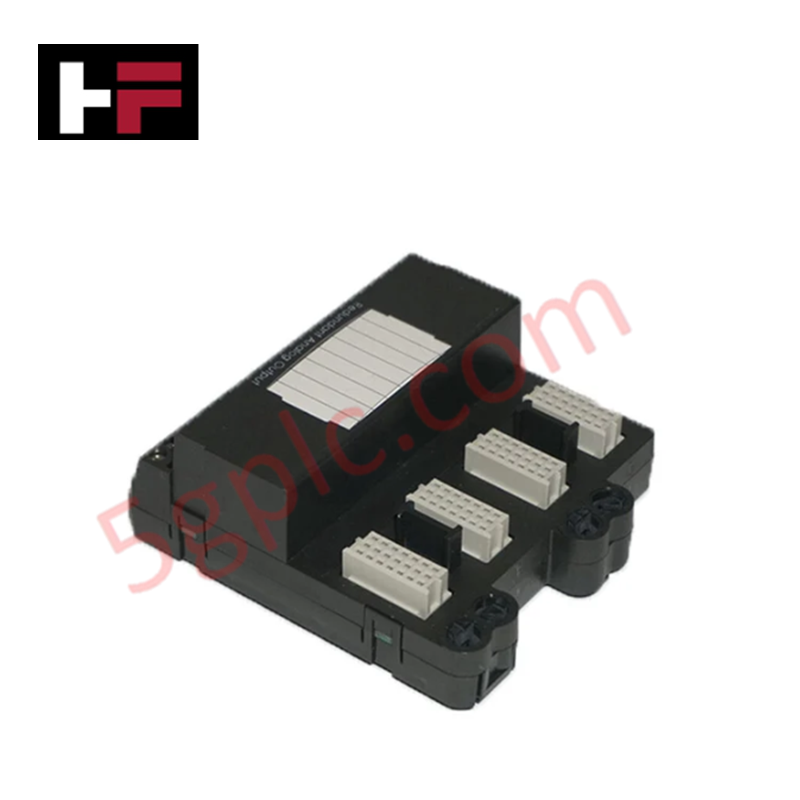

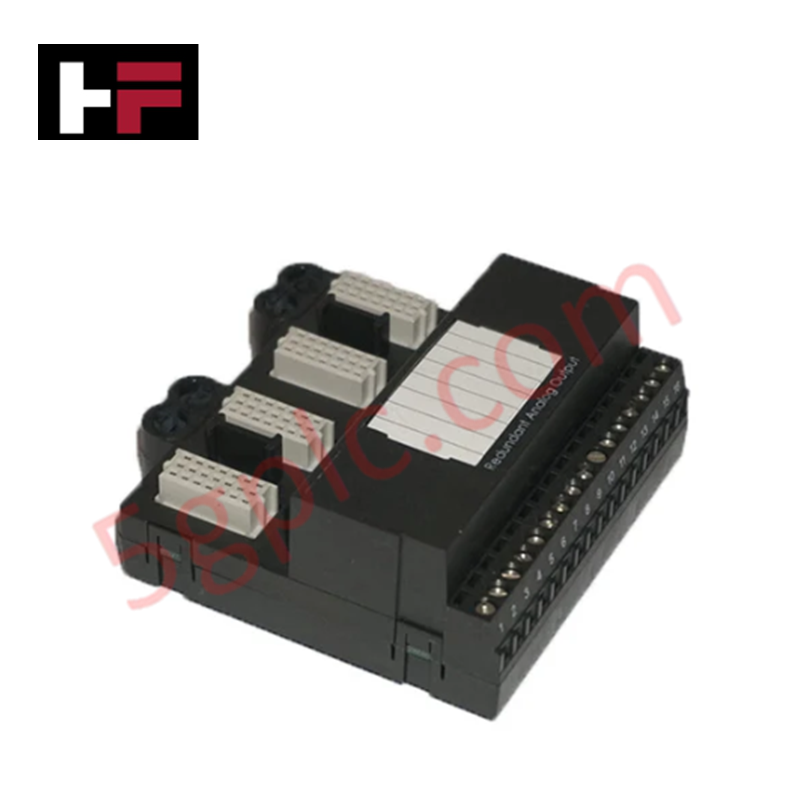

Emerson KJ4006X1-BT1 मुख्य KJ4006X1-BT1 रेडंडेंट एनालॉग आउटपुट टर्मिनल ब्लॉक के रूप में कार्य करता है, जिसका उपयोग DeltaV प्रोसेसिंग नोड्स के बीच डिस्क्रीट फील्ड लूप वायरिंग वितरण को निष्पादित करने के लिए किया जाता है। यह 8-चैनल भौतिक कनेक्शन घटक सीधे सिस्टम इंटरफेस कैरियर्स पर माउंट होता है, जो डुअल रेडंडेंट प्रोसेसिंग कार्ड्स से समानांतर निरंतर करंट लूप सिग्नल्स को इलेक्ट्रिकल फील्ड एलिमेंट्स तक बिना सिग्नल सिंक्रोनाइज़ेशन तोड़े पहुंचाता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेषता |
| मॉडल | KJ4006X1-BT1 |
| ब्रांड | Emerson |
| उत्पत्ति | USA |
| वजन | 0.15 किग्रा (0.33 पाउंड) |
| आयाम | 48 मिमी x 130 मिमी x 41 मिमी (1.89 इंच x 5.12 इंच x 1.61 इंच) |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस (-40 डिग्री फ़ारेनहाइट से +158 डिग्री फ़ारेनहाइट) |
| स्टोरेज तापमान | -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस (-40 डिग्री फ़ारेनहाइट से +185 डिग्री फ़ारेनहाइट) |
| पावर खपत | निष्क्रिय वितरण इकाई (स्थानीय करंट लूप सीमाओं के लिए रेटेड) |
| चैनल घनत्व | 8 एनालॉग आउटपुट पथ, रेडंडेंट टोपोलॉजी |
| शॉक प्रतिरोध | 10g 1/2 साइन वेव 11 मिलीसेकंड के लिए |
| वाइब्रेशन प्रतिरोध | 2 से 13.2 हर्ट्ज़ पर 1 मिमी पीक-टू-पीक; 13.2 से 150 हर्ट्ज़ पर 0.7g |
| हवा में प्रदूषक | ISA-S71.04-1985 क्लास G3 अनुपालन |
| सापेक्ष आर्द्रता | 5% से 95% गैर-संघनन |
| खतरनाक स्थान प्रमाणन | क्लास I, डिवीजन 2, समूह A, B, C, D |
चैनल-से-चैनल पृथक्करण पैरामीटर
इस निष्क्रिय टर्मिनल असेंबली का यांत्रिक क्रियान्वयन स्थायी ट्रेस रूटिंग लेआउट पर निर्भर करता है ताकि एनालॉग ड्राइविंग सटीकता बनी रहे। आर्किटेक्चर में चैनल-से-चैनल पृथक्करण पैरामीटर शामिल हैं जो 8 व्यक्तिगत लूप कनेक्शनों को अलग करते हैं, अस्थायी इलेक्ट्रिकल स्पाइक्स या फील्ड ग्राउंड लूप करंट्स को पड़ोसी पथों को अस्थिर करने से रोकते हैं। यह लेआउट प्राथमिक लूप इंस्ट्रूमेंटेशन को डेटा ह्रास से बचाता है, और 4-20 mA HART लूप प्रोटोकॉल लेयर के समान निष्पादन का समर्थन करता है, दोनों सक्रिय और स्टैंडबाय ऑपरेशनल चैनलों पर एक साथ।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह रेडंडेंट एनालॉग टर्मिनल ब्लॉक लाइव बस पावर के तहत हॉट-स्वैप रखरखाव की अनुमति देता है?
उत्तर: हाँ। टर्मिनल ब्लॉक की संरचनात्मक डिजाइन रेडंडेंट सक्रिय या स्टैंडबाय I/O मॉड्यूल्स को ऑनलाइन हॉट-स्वैप इन्सर्शन और एक्सट्रैक्शन प्रक्रियाओं के दौरान वर्तमान लूप्स को बाधित किए बिना या किसी भौतिक फील्ड वायर को डिस्कनेक्ट किए बिना सक्षम बनाती है।
प्रश्न: इस टर्मिनल ब्लॉक असेंबली पर भौतिक हार्डवेयर कीइंग कैसे कॉन्फ़िगर की जाती है?
उत्तर: यांत्रिक कीइंग पोजीशंस स्वचालित रूप से सिस्टम इंटरफेस कैरियर में प्लग किए गए विशिष्ट I/O मॉड्यूल प्रकार के आधार पर मेल खाते हैं, जिससे गलत हार्डवेयर इन्सर्शन का जोखिम समाप्त हो जाता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
बेसप्लेट ट्रैक माउंटिंग: टर्मिनल ब्लॉक के पीछे के लॉकिंग टैब्स को DeltaV कैरियर स्लॉट गाइड्स के ऊपर ठीक से संरेखित करें। मेकैनिकल फास्टनर्स पूरी तरह से लॉक स्थिति में क्लिक करने तक चेसिस को नीचे दबाएं।
-
कंडक्टर कनेक्शन प्रक्रियाएं: निर्दिष्ट गहराई पैरामीटर के अनुसार फील्ड वायरिंग केबल्स को स्ट्रिप करें, कच्चे कॉपर रन को पूरी तरह से टर्मिनल ब्लॉक वायर क्लैम्प्स में स्लाइड करें, और सभी कनेक्शनों को समान रूप से टॉर्क करें ताकि कम संपर्क प्रतिरोध की जांच हो सके।
-
शील्ड लाइन टर्मिनेशन: सभी एनालॉग सिग्नल केबल शील्ड्स को समर्पित मार्शलिंग कैबिनेट ग्राउंड बस बार पर रूट और टर्मिनेट करें। एकल-बिंदु ग्राउंडिंग मैट्रिक्स लागू करने से निम्न-आवृत्ति पर सर्कुलेटिंग लूप्स 4-20 mA टेलीमेट्री सिग्नल्स को विकृत करने से रोकते हैं।
-
पर्यावरणीय सीलिंग नियंत्रण: जब ब्लॉक को क्लास G3 हवा में प्रदूषक वाले क्षेत्रों में स्थापित किया जाए, तो असेंबली को एक बंद पॉजिटिव-प्रेशर कैबिनेट के अंदर रखें, यह सुनिश्चित करते हुए कि सापेक्ष आर्द्रता 5% से 95% गैर-संघनन सीमा के भीतर बनी रहे।
