उत्पाद विवरण

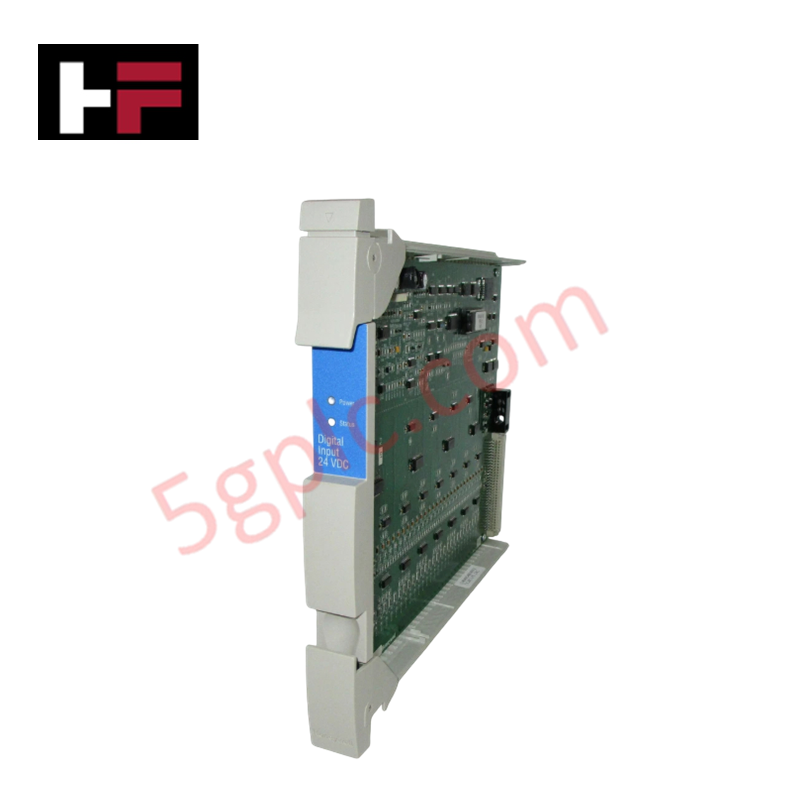

Honeywell MU-PDIY22 80363972-100, जिसे MU-PDIY22 डिजिटल इनपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, Honeywell सीरीज 8 और Experion PKS प्लेटफार्मों के भीतर बाइनरी स्थिति अधिग्रहण और सिग्नल प्रोसेसिंग के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह 32 पृथक डिजिटल इनपुट चैनलों की निगरानी करता है जो फील्ड संपर्कों और स्विचों से 24 VDC लॉजिक लेवल सिग्नल प्राप्त करते हैं।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | MU-PDIY22 (80363972-100) |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | 0.55 किग्रा |
| आयाम | स्टैंडर्ड सीरीज 8 रैक स्लॉट आयाम |
| ऑपरेटिंग तापमान | 0 डिग्री सेल्सियस से 50 डिग्री सेल्सियस |
| पावर खपत | स्टैंडर्ड बैकप्लेन बस लोड |
| इनपुट चैनल | 32 पृथक डिजिटल इनपुट |
| सिग्नल प्रकार | 24 VDC लॉजिक लेवल |
| आइसोलेशन वोल्टेज | 2 kV AC चैनल-से-सिस्टम आइसोलेशन |
| सिस्टम संगतता | Honeywell सीरीज 8 / Experion PKS |
चैनल-से-चैनल आइसोलेशन और डिजिटल सिग्नल प्रोसेसिंग
Honeywell MU-PDIY22 80363972-100 में ऑप्टोकपलर बैरियर्स शामिल हैं जो सभी 32 इनपुट सर्किटों में 2 kV AC चैनल-से-सिस्टम आइसोलेशन बनाए रखते हैं। यह गैल्वैनिक पृथक्करण ग्राउंड लूप्स और वोल्टेज स्पाइक्स को Experion PKS कंट्रोलर बैकप्लेन तक फैलने से रोकता है। जब यह फील्ड डिवाइसेस के साथ 4-20 mA HART लूप प्रोटोकॉल इंस्ट्रूमेंट्स के साथ इंटरफेस करता है, तो मॉड्यूल उच्च-आवृत्ति औद्योगिक शोर को फ़िल्टर करता है ताकि सटीक स्थिति पहचान बनी रहे, जो सीक्वेंस-ऑफ-इवेंट्स लॉगिंग और इंटरलॉक लॉजिक निष्पादन के लिए आवश्यक है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या MU-PDIY22 मॉड्यूल को चैनल सेंसिंग लॉजिक के लिए बाहरी पावर सप्लाई की आवश्यकता होती है?
उत्तर: हाँ, 24 VDC फील्ड संपर्कों को डिजिटल इनपुट सर्किटों को मॉड्यूल टर्मिनलों तक लूप पावर देने के लिए बाहरी 24 VDC पावर स्रोत की आवश्यकता होती है।
प्रश्न: क्या MU-PDIY22 के इनपुट चैनलों को रैक चालू रहते हुए हटाया या बदला जा सकता है?
उत्तर: मॉड्यूल प्रतिस्थापन को Experion PKS रैक रखरखाव प्रोटोकॉल का पालन करना चाहिए। टर्मिनल असेंबली को डिस्कनेक्ट करने से पहले फील्ड लूप पावर को बंद करें ताकि आस-पास के चैनलों पर ट्रांजिएंट शोर से बचा जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- सीरीज 8 रैक चेसिस स्लॉट में मॉड्यूल डालने से पहले सभी मुख्य पावर स्रोतों और फील्ड संपर्क लूप सप्लाई को बंद करें।
- मॉड्यूल एज कनेक्टर को रैक कार्ड गाइड्स के साथ संरेखित करें और बैकप्लेन लैचिंग मैकेनिज्म जुड़ने तक मजबूती से दबाएं।
- मॉड्यूल रिटेनिंग स्क्रू को कसकर लगाएं ताकि उचित यांत्रिक बैठान और सतत चेसिस ग्राउंड कनेक्शन सुनिश्चित हो सके।
- फील्ड 24 VDC इनपुट वायरिंग को उच्च-वोल्टेज AC कंडक्टर्स से अलग रखें ताकि प्रेरक क्रॉस-टॉक से बचा जा सके।
- फील्ड केबल शील्ड ड्रेन तारों को एनक्लोजर में केंद्रीय ग्राउंडिंग बार से कनेक्ट करें।
