उत्पाद विवरण

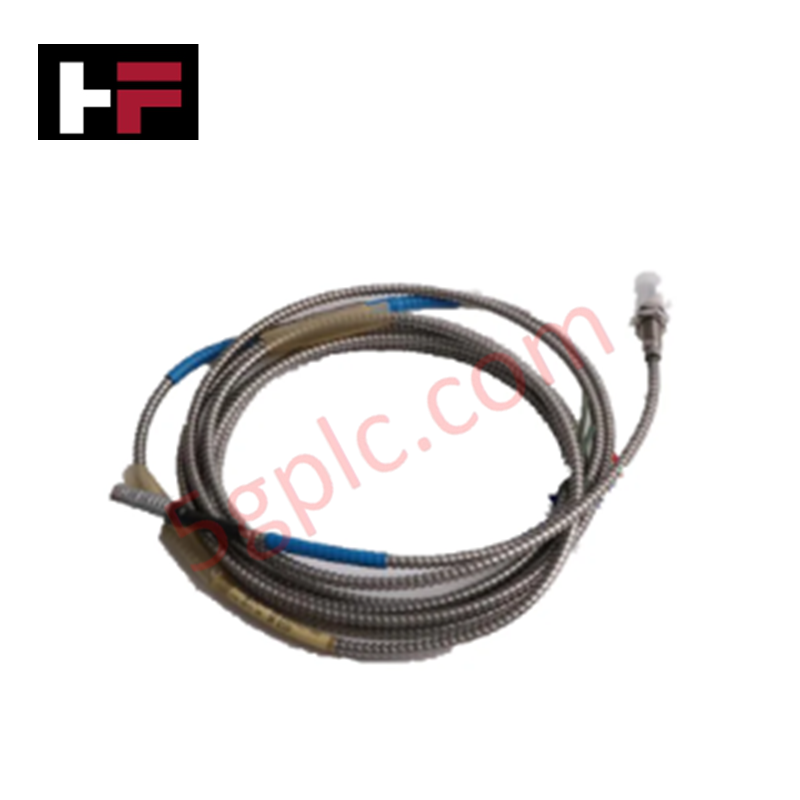

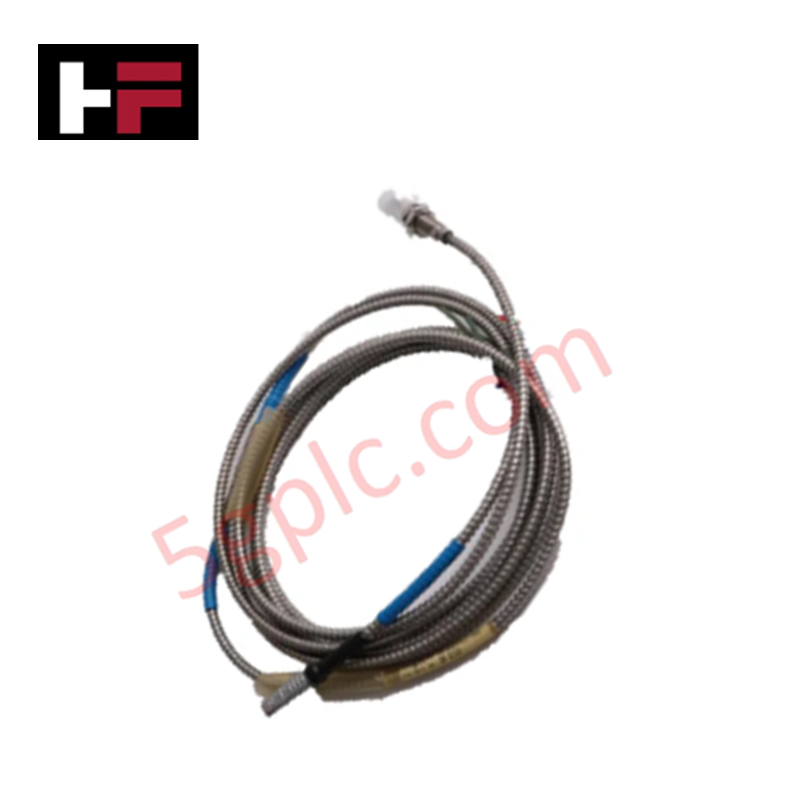

घूर्णन मशीनरी में उच्च-सटीक विस्थापन अधिग्रहण के लिए कॉन्फ़िगर किया गया, Emerson EPRO CON031+PR6423/014-121 (PR6423/014-121) एडी करंट सेंसर सिस्टम डायनेमिक और स्थैतिक शाफ्ट मॉनिटरिंग का प्रत्यक्ष भौतिक निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | CON031+PR6423/014-121 |
| ब्रांड | EMERSON |
| मूल | यूएसए |
| आयाम | 20 x 18 x 4 सेमी |
| ऑपरेटिंग तापमान | -35 डिग्री सेल्सियस से +180 डिग्री सेल्सियस (सेंसर) |
यांत्रिक निगरानी और TSI एकीकरण
यह सिस्टम एडी-करंट प्रेरण का उपयोग करता है ताकि प्रोब हेड और फेरोमैग्नेटिक धातु के रोटर के बीच की दूरी मापी जा सके। सटीक रोटर डायनेमिक्स विश्लेषण के लिए एडी-करंट प्रोब का सही स्केलिंग आवश्यक है ताकि कंडीशन्ड सिग्नल यांत्रिक विस्थापन के साथ रैखिक संबंध बनाए रखे। स्थापना के दौरान, उपयोगकर्ताओं को गैप वोल्टेज सत्यापन करना चाहिए, जिसका लक्ष्य -10 VDC केंद्र बिंदु होता है ताकि सेंसर अपने कैलिब्रेटेड रैखिक सीमा के भीतर काम करे। प्रभावी क्रॉस-टॉक दमन PR6423 ट्रांसड्यूसर और CON031 कन्वर्टर के बीच शील्डेड कोएक्सियल केबलिंग का उपयोग करके बनाए रखा जाता है, जो उच्च-आवृत्ति सिग्नलों में विद्युतचुंबकीय हस्तक्षेप को रोकता है, जो सटीक शाफ्ट ऑर्बिटल विश्लेषण और कंपन आवृत्ति प्रतिक्रिया के लिए आवश्यक हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या PR6423/014-121 पर 12 मीटर केबल को फील्ड में छोटा किया जा सकता है?
उत्तर: नहीं। CON031 और PR6423 सिस्टम फैक्ट्री-कैलिब्रेटेड मेल जोल जोड़ी के रूप में होता है। केबल की लंबाई में बदलाव चरित्रात्मक प्रतिबाधा और अनुनाद आवृत्ति को बदल देता है, जिससे मापन में महत्वपूर्ण त्रुटियाँ होती हैं।
प्रश्न: क्या सिस्टम गैर-फेरोमैग्नेटिक शाफ्ट सामग्री के साथ संगत है?
उत्तर: नहीं। सेंसर 42CrMo4 फेरोमैग्नेटिक स्टील के लिए अनुकूलित है। गैर-फेरोमैग्नेटिक सामग्री पर इस सेंसर का उपयोग करने से सिग्नल प्रतिक्रिया गैर-रैखिक होगी और मापन संवेदनशीलता कम हो जाएगी।
फील्ड स्थापना दिशानिर्देश
- प्रोब माउंटिंग: सेंसर को एक कठोर, कंपन-रोधी ब्रैकेट में सुरक्षित करें ताकि मापा गया विस्थापन शाफ्ट के सापेक्ष हो, मशीन के आवरण के सापेक्ष नहीं।
- गैप समायोजन: नाममात्र एयर गैप सेट करने के लिए कैलिब्रेटेड फीलर गेज का उपयोग करें। सुनिश्चित करें कि सेंसर टिप शाफ्ट के थर्मल विस्तार और गतिशील गति की पूरी सीमा को यांत्रिक संपर्क के बिना समायोजित कर सके।
- ग्राउंडिंग: केबल शील्ड को समर्पित इंस्ट्रूमेंट ग्राउंड बस पर समाप्त करें। सामान्य-मोड शोर और ग्राउंड लूप को कम करने के लिए CON031 कन्वर्टर हाउसिंग को सही ढंग से ग्राउंड करें।
- पर्यावरण: स्थापना के दौरान M18x1.5 या सिस्टम-विशिष्ट थ्रेड्स को साफ रखें। लंबे समय तक संचालन के दौरान कंपन से ढीला होने से रोकने के लिए आवश्यक होने पर उपयुक्त थ्रेड लॉकिंग यौगिकों का उपयोग करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
