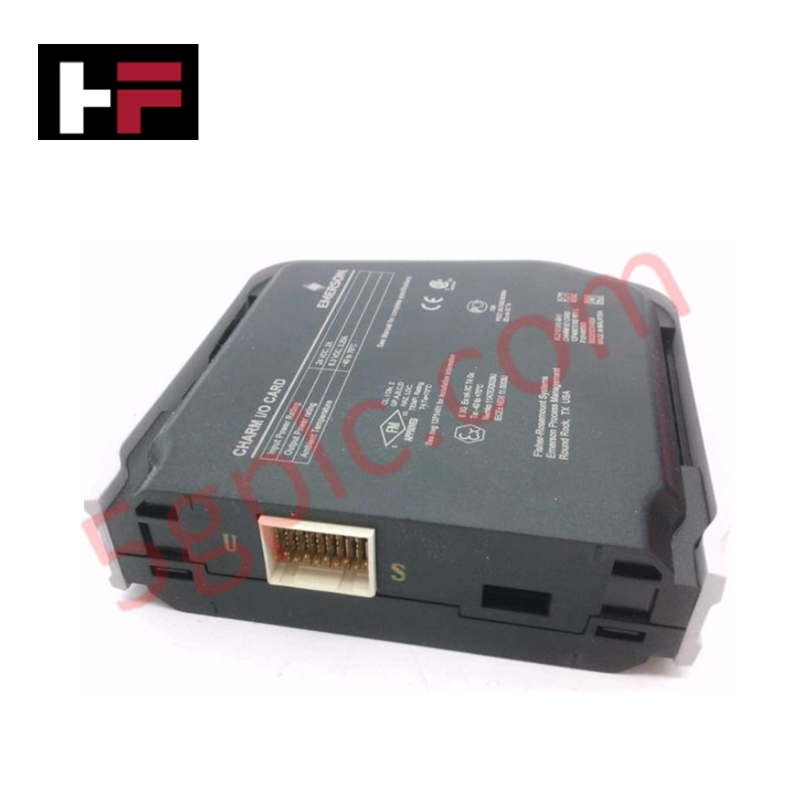

DeltaV | Emerson KL2101X1-BA1 CHARMs ड्राई कॉन्टैक्ट डिस्क्रीट इनपुट मॉड्यूल

उत्पाद अवलोकन

एमर्सन KL2101X1-BA1 एक उच्च-सटीक, सिंगल-चैनल ड्राई कॉन्टैक्ट CHARM (कैरेक्टेराइज्ड मॉड्यूल) के रूप में कार्य करता है, जो DeltaV इलेक्ट्रॉनिक मार्शलिंग आर्किटेक्चर के लिए डिज़ाइन किया गया है। यह विशेष डिस्क्रीट इनपुट कार्ड बिना पावर वाले, ओपन-वोल्टेज फील्ड स्विच कॉन्टैक्ट्स जैसे लिमिट स्विच, पुशबटन, और सहायक रिले इंटरलॉक्स की निगरानी करता है। आंतरिक पृथक सेंसिंग वोल्टेज उत्पन्न करके, यह हार्डवेयर बाहरी फील्ड पावर वितरण ब्लॉकों की आवश्यकता के बिना फील्ड सर्किट की स्थिति को सुरक्षित रूप से मॉनिटर करता है। हम गारंटी देते हैं कि यह डिस्क्रीट इनपुट CHARM मॉड्यूल 100% बिल्कुल नया, मूल फैक्ट्री-सील्ड स्थिति में आता है।

तकनीकी विनिर्देश

इंजीनियरिंग लाभ

• कंपोनेंट-स्तरीय इलेक्ट्रॉनिक मार्शलिंग के माध्यम से क्रॉस-टॉक का उन्मूलन: यह मॉड्यूलर CHARM सीधे फील्ड टर्मिनल ब्लॉक पर स्नैप हो जाता है, जो फील्ड वायरिंग को तुरंत इसके समर्पित कंट्रोलर पथ के साथ जोड़ता है। यह स्थानीयकृत आर्किटेक्चर पारंपरिक क्रॉस-मार्शलिंग वायर बंडलों को हटाता है, उच्च-आवृत्ति वाले इलेक्ट्रोमैग्नेटिक क्रॉस-टॉक को समाप्त करता है और कैबिनेट वायरिंग श्रम को 50% तक कम करता है।

• स्व-शक्तिप्राप्त ओपन-वोल्टेज इंटरोगेशन लूप: आंतरिक सर्किटरी फील्ड सर्किट के माध्यम से 24 VDC पर 10 mA कम ऊर्जा परीक्षण करंट भेजती है। यह सुविधा मॉड्यूल को फ्लोटिंग, बिना पावर वाले कॉन्टैक्ट्स पर यांत्रिक स्विच ट्रांजिशन का सुरक्षित रूप से पता लगाने देती है, जिससे फील्ड जंक्शन बॉक्स के अंदर बाहरी पावर सप्लाई जोड़ने की लागत और विफलता बिंदु हट जाते हैं।

• कम करंट डिमांड बैकप्लेन दक्षता: 26.4 VDC लोकल बस रेल से केवल 32 mA खींचते हुए, यह कार्ड बड़े पैमाने पर नियंत्रण नोड्स में प्रणालीगत पावर ड्रेन को कम करता है। यह कम थर्मल फुटप्रिंट आंतरिक पैनल गर्मी के संचय को रोकता है, जिससे इंजीनियरों को 0.99-पाउंड मॉड्यूल को सील किए गए, बिना वेंटिलेशन वाले एनक्लोजर में घनीभूत रूप से पैक करने की अनुमति मिलती है।

• तेजी से दोष पृथक्करण और प्रेरक स्पाइक शंटिंग: डिस्क्रीट सर्किट ऑप्टिकल आइसोलेशन कंपोनेंट्स को एकीकृत करता है जो संवेदनशील DeltaV लोकल बस को उच्च-वोल्टेज स्पाइक्स से बचाते हैं। यदि कोई प्रेरक फील्ड वायर बिजली गिरने या इंसुलेशन घिसाव के कारण शॉर्ट हो जाता है, तो CHARM विद्युत विफलता को उसके व्यक्तिगत चैनल तक सीमित करता है, जिससे व्यापक बैकप्लेन भ्रष्टाचार से बचा जाता है।

अक्सर पूछे जाने वाले प्रश्न

• क्या यह KL2101X1-BA1 CHARM अपने मूल पैकेजिंग में आता है?

  हाँ। हम इस ऑटोमेशन कंपोनेंट को केवल 100% बिल्कुल नया, फैक्ट्री-ओरिजिनल हार्डवेयर पीस के रूप में बेचते हैं। मॉड्यूल पूरी तरह से सील्ड रहता है, अपने अप्रयुक्त Emerson एंटी-स्टैटिक प्रोटेक्टिव रैपिंग के अंदर, मूल कॉर्पोरेट बॉक्स में, सभी एसेट-ट्रैकिंग बारकोड और फैक्ट्री सीरियल लेबल्स को बरकरार रखते हुए।

• क्या मैं इस मॉड्यूल को पावर बंद किए बिना सक्रिय सिस्टम में प्लग कर सकता हूँ?

  हाँ। इलेक्ट्रॉनिक मार्शलिंग बेसबोर्ड पूर्ण हॉट-स्वैपिंग कार्यक्षमता का समर्थन करता है। रखरखाव कर्मी एक पुरानी यूनिट को सुरक्षित रूप से हटा सकते हैं और इस बिल्कुल नए CHARM को लाइव कैरियर रैक पर उसके स्लॉट में लगा सकते हैं बिना पावर रेल्स को प्रभावित किए या आस-पास के चैनलों पर संचार गिराए।

• अगर मैं गलती से इस ड्राई कॉन्टैक्ट लूप पर बाहरी 120 VAC पावर लागू कर दूं तो क्या होगा?

  बाहरी लाइन वोल्टेज 24 VDC, 10 mA फील्ड सर्किट को ओवरलोड कर देगा और आंतरिक ऑप्टो-आइसोलेटर को नुकसान पहुंचाएगा। यह कार्ड सख्ती से बिना पावर वाले यांत्रिक कॉन्टैक्ट्स के लिए है। यदि आपका फील्ड डिवाइस हॉट वोल्टेज सिग्नल आउटपुट करता है, तो आपको एक अलग CHARM मॉडल प्रकार स्रोत करना होगा या एक इंटरपोजिंग आइसोलेशन रिले स्थापित करना होगा।

• दस्तावेज़ में एक सिंगल-चैनल CHARM का वजन 0.99 पाउंड क्यों है?

  0.99 पाउंड शिपिंग विनिर्देशन औद्योगिक-ग्रेड, भारी-शुल्क संरचनात्मक आवरण और घने पैकेजिंग सामग्री को दर्शाता है, जिसे एमर्सन सटीक आंतरिक सॉलिड-स्टेट इलेक्ट्रॉनिक्स को परिवहन और गोदाम हैंडलिंग के दौरान क्षति से बचाने के लिए उपयोग करता है।
