BMXDDO6402K | Schneider Electric | मोडिकॉन X80 अल्ट्रा-हाई डेंसिटी डिस्क्रीट आउटपुट मॉड्यूल

उत्पाद अवलोकन

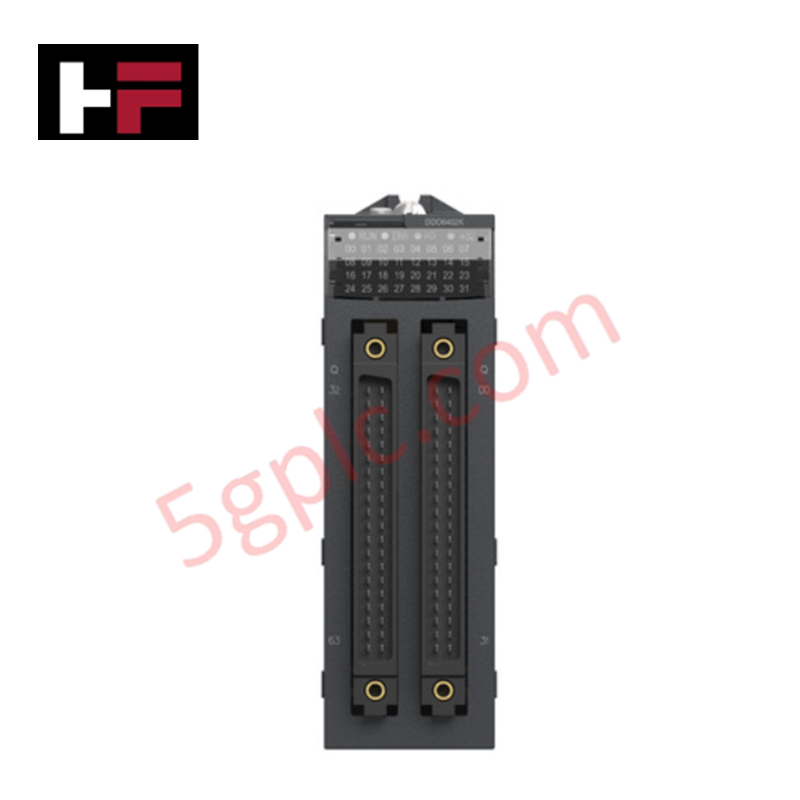

Schneider Electric BMXDDO6402K Modicon X80 PAC प्लेटफ़ॉर्म के भीतर उच्च-घनत्व डिजिटल एक्ट्यूएशन संचालित करता है। यह 64-चैनल डिस्क्रीट आउटपुट मॉड्यूल कम-शक्ति औद्योगिक लोड्स की व्यापक श्रृंखला को नियंत्रित करता है, जिसमें सोलिनॉइड वाल्व, पायलट लाइट्स, इंटरपोजिंग रिले, और छोटे मोटर स्टार्टर शामिल हैं। सकारात्मक (सोर्स) ट्रांजिस्टर लॉजिक पर काम करते हुए, यह मॉड्यूल स्वचालित गोदामों, सतत बोतलिंग लाइनों, और उच्च-आयतन विनिर्माण वातावरण में महत्वपूर्ण फील्ड एक्ट्यूएटर्स को क्रमबद्ध करता है।

तकनीकी विनिर्देश

इंजीनियरिंग लाभ

• अल्ट्रा-घना एनक्लोजर फुटप्रिंट में कमी: पारंपरिक कम-घनत्व आउटपुट कार्ड जल्दी से मूल्यवान रैक स्लॉट्स का उपभोग करते हैं, जिससे महंगे एक्सपेंशन बेस खरीदने के लिए मजबूर होना पड़ता है। BMXDDO6402K 64 स्वतंत्र ट्रांजिस्टर आउटपुट को एक कॉम्पैक्ट 1.3-इंच (32 मिमी) हाउसिंग चौड़ाई में समेकित करता है। यह अल्ट्रा-हाई-डेंसिटी फॉर्मेट आपके नियंत्रण कैबिनेट के फुटप्रिंट आवश्यकताओं को आधा कर देता है।

• पावर पैरेललिंग के साथ उच्च-गति प्रतिक्रिया: आंतरिक सॉलिड-स्टेट स्विच 1.2 मिलीसेकंड की अल्ट्रा-फास्ट आउटपुट टर्न-ऑन/टर्न-ऑफ प्रतिक्रिया समय प्राप्त करते हैं। भारी लोड मांगों के लिए, मॉड्यूल 3 अलग-अलग आउटपुट तक के भौतिक पैरेललिंग का समर्थन करता है, जो आपके करंट-कैरींग क्षमता को विशेष डाउनस्ट्रीम घटकों के लिए गुणा करता है।

• चार-स्तरीय स्वायत्त दोष रक्षा: फील्ड वायरिंग की गलतियाँ या खराब कॉइल इलेक्ट्रॉनिक हार्डवेयर को नुकसान पहुंचा सकती हैं। BMXDDO6402K में अंतर्निर्मित इलेक्ट्रॉनिक सुरक्षा बाधाएं होती हैं जो शॉर्ट-सर्किट, ओवरलोड और ओवरवोल्टेज घटनाओं के दौरान तुरंत ट्रिप कर जाती हैं। एक रिवर्स-माउंटेड आंतरिक डायोड रिवर्स पोलैरिटी इंस्टॉलेशन की गलतियों से हार्डवेयर को नुकसान से बचाता है।

• प्री-एक्चुएटर वोल्टेज निगरानी: अस्थिर फील्ड पावर ग्रिड अप्रत्याशित एक्चुएटर चैटर का कारण बनते हैं। मॉड्यूल बाहरी सप्लाई लूप का लगातार सैंपलिंग करता है, और जब फील्ड वोल्टेज 14 V DC से नीचे गिरता है तो स्वचालित प्री-एक्चुएटर फॉल्ट फ्लैग उत्पन्न करता है। यह केवल तब सामान्य सिस्टम स्थिति की पुष्टि करता है जब वोल्टेज 18 V DC से ऊपर पुनः प्राप्त हो जाता है।

• इंडक्टिव एनर्जी सप्रेशन ट्रैकिंग: तेजी से स्विचिंग करने वाले इंडक्टिव लोड उच्च-वोल्टेज इंडक्टिव किक्स उत्पन्न करते हैं। मॉड्यूल लोड इंडक्टेंस और करंट के आधार पर एक सख्त अधिकतम स्विचिंग आवृत्ति सीमा निर्धारित करता है, जो भारी सोलिनॉइड वाल्व और इंडक्टिव रिले एरे के निरंतर चक्रण के दौरान थर्मल ओवरस्ट्रेस को रोकता है।

अक्सर पूछे जाने वाले प्रश्न

• क्या यह BMXDDO6402K आउटपुट मॉड्यूल 100% नया यूनिट है?

  हाँ। हम यह उत्पाद पूरी तरह से नया, मूल फैक्ट्री-सील्ड आइटम के रूप में प्रदान करते हैं। यह अपने मूल असली Schneider Electric बॉक्स में सभी सक्रिय फैक्ट्री उत्पादन दस्तावेज़ और सील के साथ शिप होता है।

• यह उच्च-घनत्व मॉड्यूल किस वायरिंग कनेक्शन इंटरफेस का उपयोग करता है?

  एक ही स्लिम कार्ड फेस पर 64 व्यक्तिगत पॉइंट्स को समायोजित करने के लिए, यह मॉड्यूल मानक स्क्रू टर्मिनलों के बजाय उच्च-घनत्व मल्टी-पिन कनेक्टर्स का उपयोग करता है। आपको सिग्नल को अपने फील्ड टर्मिनल स्ट्रिप्स तक विभाजित करने के लिए मेल खाते पूर्व-निर्मित वायरिंग हार्नेस या बाहरी टेलीफास्ट ब्रेकआउट मॉड्यूल का उपयोग करना होगा।

• क्या मैं इस मॉड्यूल से सीधे वैकल्पिक करंट (एसी) लोड चला सकता हूँ?

  नहीं। यह मॉड्यूल पॉजिटिव सोर्स लॉजिक का उपयोग करते हुए डीसी-चालित ट्रांजिस्टर आउटपुट प्रदान करता है। इसे डायरेक्ट करंट (डीसी) सप्लाई वातावरण की आवश्यकता होती है और यह एसी लाइनों को स्विच नहीं कर सकता। 110V या 220V एसी हार्डवेयर को नियंत्रित करने के लिए, इस कार्ड को बाहरी इंटरपोज़िंग रिले बोर्ड से कनेक्ट करें।

• मॉड्यूल बाहरी करंट स्पाइक को ट्रिप होने से पहले कितनी देर सहन कर सकता है?

  बोर्ड पर लगे इलेक्ट्रॉनिक्स अधिकतम 15 मिलीसेकंड की अस्थायी ओवरलोड अवधि को संभालते हैं। यदि फील्ड-स्तर की गलती या इनरश स्पाइक इस समय सीमा से अधिक बनी रहती है, तो आंतरिक शॉर्ट-सर्किट और ओवरलोड सुरक्षा लॉजिक प्रभावित चैनल ब्लॉक को बंद कर देता है ताकि मॉड्यूल की सुरक्षा हो सके।
