उत्पाद विवरण

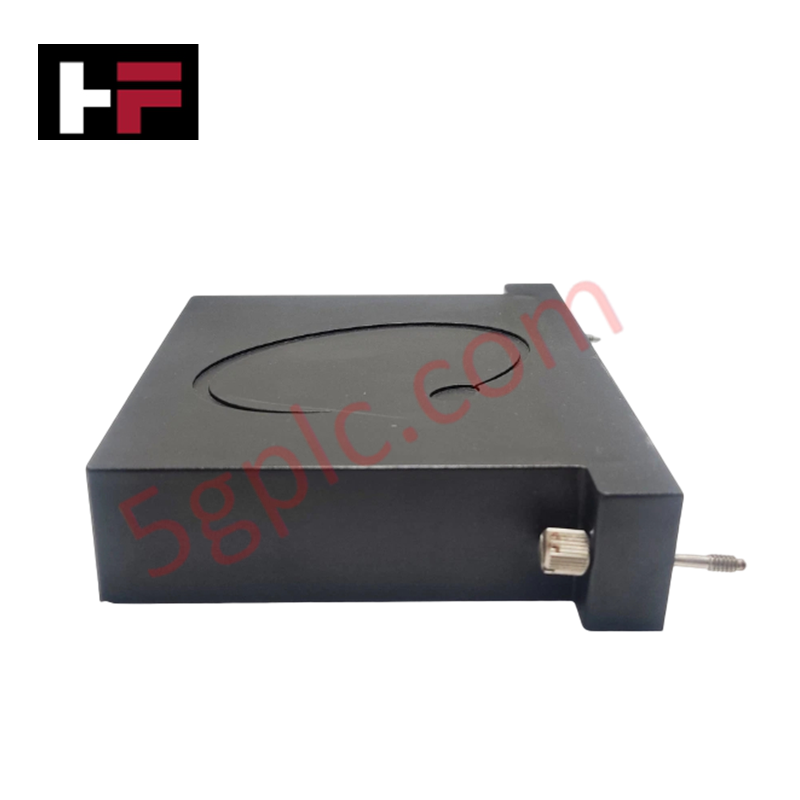

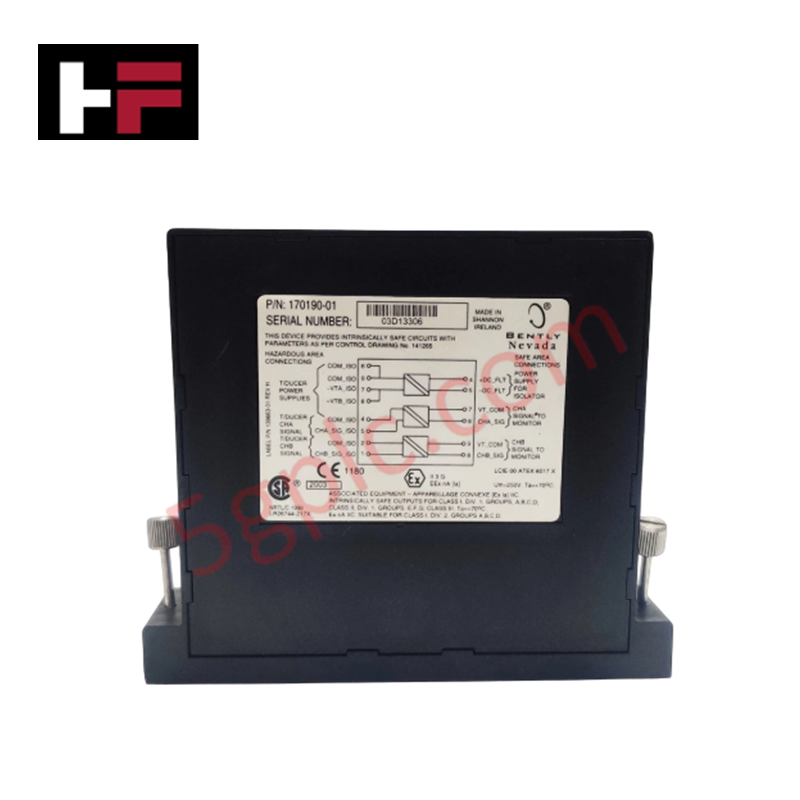

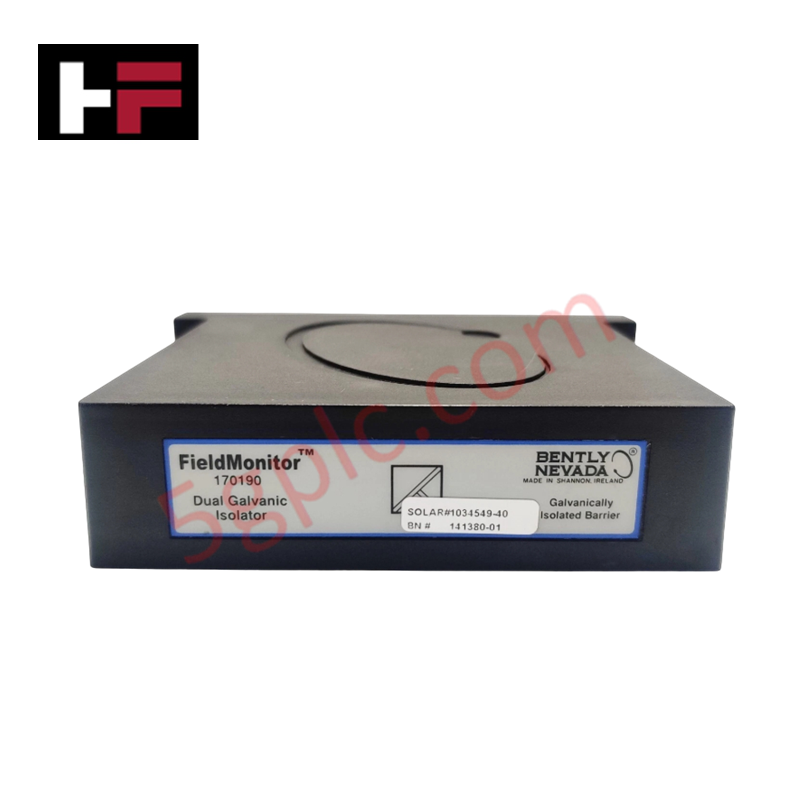

Bently Nevada 170190-01, जिसे 170190-01 डुअल गैल्वैनिक आइसोलेटर के नाम से भी सूचीबद्ध किया जाता है, Bently Nevada मशीनरी मॉनिटरिंग प्लेटफ़ॉर्म में आंतरिक रूप से सुरक्षित सिग्नल आइसोलेशन और फ़ील्ड ट्रांसड्यूसर लूप प्रोसेसिंग के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह मॉड्यूल ग्राउंड लूप और वोल्टेज ट्रांज़िएंट को खतरनाक क्षेत्र के फ़ील्ड ट्रांसड्यूसर तक पहुँचने से रोकता है, साथ ही प्रॉक्सिमिटी सेंसर सिग्नल और पर्यावरणीय डेटा को प्रोसेसिंग बैकप्लेन तक पहुँचाता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | 170190-01 |
| ब्रांड | Bently Nevada |
| उत्पत्ति | वैश्विक विनिर्माण सुविधाएँ |
| वज़न | लगभग 1.2 kg (2.6 lb) |
| आयाम | मानक रैक मॉड्यूल फ़ुटप्रिंट |
| ऑपरेटिंग तापमान | -51 deg C से +105 deg C |
| बिजली की खपत | +24 VDC पर सामान्यतः 36 W (4 मॉनिटर, 5 आइसोलेटर और 5 I/O मॉड्यूल वाले पूर्ण सिस्टम के लिए) |
| प्राथमिक पावर इनपुट रेंज | +19 VDC से +33 VDC |
| हाउसिंग सामग्री | AISI 304 स्टेनलेस स्टील स्लीव के साथ पॉलीफेनिलीन सल्फ़ाइड (PPS) |
| I/O कनेक्टर | 16-पिन Flexbus, 25-पिन D-Sub, Euro टर्मिनल ब्लॉक |
| खतरनाक क्षेत्र अनुमोदन | CSA Zone 2 IIC, Class 1 Division 2 (Groups A, B, C, D), CENELEC Zone 2 IIC |
एडी-करंट प्रोब स्केलिंग और रोटर डायनेमिक्स की अखंडता
170190-01 डुअल गैल्वैनिक आइसोलेटर जुड़े हुए प्रॉक्सिमिटी ट्रांसड्यूसर सर्किट में एडी-करंट प्रोब की रैखिक स्केलिंग बनाए रखता है और सिग्नल में कोई फेज़ शिफ्ट नहीं करता। अंतर्निर्मित सिग्नल आइसोलेशन सर्किट लक्ष्य गैप वोल्टेज के सत्यापन को मानक -10 VDC ऑपरेटिंग स्तरों के निकट बनाए रखते हैं, जिससे महत्वपूर्ण रोटर डायनेमिक्स का सटीक मूल्यांकन संभव होता है। एम्बेडेड रियल-टाइम सेल्फ-टेस्ट लगातार आंतरिक चैनल अखंडता और ट्रांसड्यूसर लूप की स्थिति का आकलन करते हैं, जबकि क्रॉस-टॉक दमन सर्किटरी आस-पास के मॉनिटरिंग पथों के बीच इंटर-चैनल हस्तक्षेप को न्यूनतम करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 170190-01 को बाहरी रूप से आंतरिक रूप से सुरक्षित ग्राउंड संदर्भ की आवश्यकता होती है?
उत्तर: नहीं। आंतरिक गैल्वैनिक आइसोलेशन डिज़ाइन बाहरी सुरक्षा बैरियर या समर्पित आंतरिक रूप से सुरक्षित ग्राउंडिंग कनेक्शन की आवश्यकता समाप्त कर देता है।
प्रश्न: 170190-01 पर फ़ील्ड और बैकप्लेन सिग्नल के लिए कौन से भौतिक कनेक्टर उपयोग किए जाते हैं?
उत्तर: सिग्नल कनेक्शन 16-पिन Flexbus कनेक्टर, 25-पिन D-Sub कनेक्टर और मल्टी-पॉइंट Euro टर्मिनल ब्लॉक के माध्यम से स्थापित किए जाते हैं।
प्रश्न: मॉड्यूल माउंटिंग के लिए किन खतरनाक क्षेत्र वर्गीकरण दिशानिर्देशों का पालन करना आवश्यक है?
उत्तर: Control Drawing 141265 के अनुसार मॉड्यूल को सुरक्षित क्षेत्रों, CSA Zone 2 IIC / Class 1 Division 2 (Groups A, B, C, D), या CENELEC Zone 2 IIC स्थानों में स्थापित किया जाना चाहिए।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
पैनल माउंटिंग और वायरिंग के दौरान इन तकनीकी प्रक्रियाओं का पालन करें:
- खतरनाक स्थान अनुपालन: Control Drawing 141265 के अनुसार सत्यापित करें कि एनक्लोज़र का इंस्टॉलेशन स्थान CSA Zone 2 / Class 1 Division 2 या CENELEC Zone 2 की आवश्यकताओं के पूर्णतः अनुरूप है।
- बैकप्लेन संरेखण: 170190-01 मॉड्यूल को रैक चेसिस के गाइड स्लॉट में स्लाइड करें और 16-पिन Flexbus तथा 25-पिन D-Sub बैकप्लेन हेडर को जोड़ने के लिए मजबूती से दबाएँ।
- ट्रांसड्यूसर शील्ड ग्राउंडिंग: क्रॉस-टॉक और परिवेशीय RF हस्तक्षेप को दबाने के लिए आने वाली प्रोब केबल की शील्ड तारों को समर्पित Euro टर्मिनल अर्थिंग बिंदुओं से कनेक्ट करें।
- टर्मिनल टॉर्क और फास्टनिंग: सभी Euro टर्मिनल स्क्रू कनेक्शन कसें और यांत्रिक अखंडता सुनिश्चित करने के लिए रिटेनिंग चेन तथा स्टेनलेस स्टील स्लीव को सुरक्षित करें।
