उत्पाद विवरण

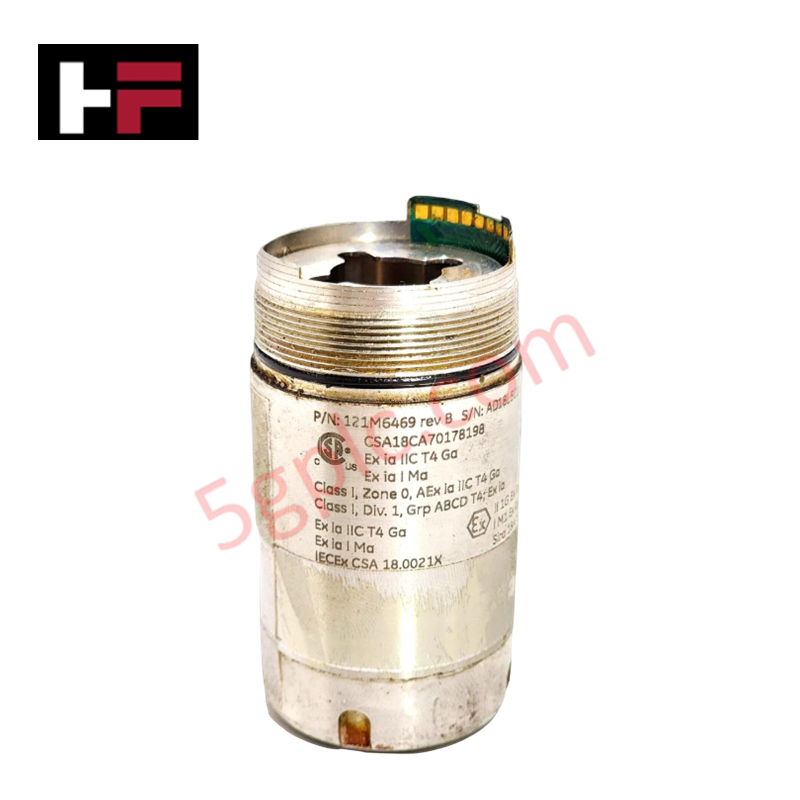

Ranger Pro वायरलेस कंडीशन मॉनिटरिंग नेटवर्क के भीतर त्रिअक्षीय कंपन और सतह के तापमान के अधिग्रहण के लिए कॉन्फ़िगर किया गया Bently Nevada 70M303 (70M303 त्रिअक्षीय एक्सेलेरोमीटर) प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है। यह 3-अक्षीय त्वरण और एकीकृत तापीय मापदंडों को अधिग्रहीत करता है तथा संयंत्र के होस्ट इंफ्रास्ट्रक्चर में वायरलेस ट्रांसमिशन के लिए गतिशील उच्च-आवृत्ति संकेतों को संसाधित करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | 70M303 (पार्ट नंबर: 121M6469) |
| ब्रांड | Bently Nevada |
| उत्पत्ति | USA |
| वज़न | 230 g (बैटरी के बिना); 300 g (बैटरी के साथ) |
| आयाम | ऊँचाई: 88 mm; व्यास: 40 mm |
| ऑपरेटिंग तापमान | -40 डिग्री C से +125 डिग्री C |
| पावर खपत | 30 uA से 30 mA (मोड पर निर्भर) |
| त्वरण सीमा | +-1g से +-20g |
| आवृत्ति सीमा | 0.1 Hz से 20 kHz |
| वायरलेस रेंज | 150 m तक (दृष्टि-रेखा) |
| डेटा ट्रांसफर दर | 100 kbps तक |
| हाउसिंग सामग्री | ग्लास-रीइन्फोर्स्ड PPS टॉप वाले 316 स्टेनलेस स्टील बॉडी |
| माउंटिंग थ्रेड | M6 x 1 mm आंतरिक थ्रेड (5 mm गहराई) |
एडी-करंट प्रोब स्केलिंग और रोटर डायनेमिक्स एकीकरण
जहाँ प्रॉक्सिमिटी ट्रांसड्यूसर सापेक्ष शाफ्ट स्थिति के लिए एडी-करंट प्रोब स्केलिंग और सख्त गैप वोल्टेज सत्यापन (-10 VDC लक्ष्य) पर निर्भर करते हैं, वहीं Bently Nevada 70M303 तीन लंबवत अक्षों पर केसिंग के पूर्ण कंपन को कैप्चर करता है। रोटर डायनेमिक्स विश्लेषण के दौरान इन त्वरण वेक्टरों को आंतरिक डिजिटाइज़र के माध्यम से संसाधित किया जाता है, ताकि प्रॉक्सिमिटी रीडिंग को पूरक बनाया जा सके। उच्च-आवृत्ति त्रिअक्षीय सतह डेटा (20 kHz तक) को निम्न-आवृत्ति प्रॉक्सिमिटी टेलीमेट्री के साथ एकीकृत करने से हाउसिंग संरचनाओं और घूमते शाफ्टों, दोनों में उच्च क्रॉस-टॉक दमन और पूर्ण दोष पृथक्करण सुनिश्चित होता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 70M303 ट्रांसड्यूसर की फील्ड तैनाती के दौरान भौतिक इंटरफ़ेस कैसे जोड़ा जाता है?
उत्तर: इसके बेस में 5 mm गहराई वाला एकीकृत M6 x 1 mm आंतरिक थ्रेड है, जिसे बेयरिंग हाउसिंग पर कठोर, टैप किए गए स्टड स्थानों पर सीधे माउंटिंग के लिए डिज़ाइन किया गया है।
प्रश्न: ऑपरेटिंग मोड का 70M303 मॉड्यूल की करंट खपत पर क्या प्रभाव पड़ता है?
उत्तर: करंट खपत कम-पावर स्लीप स्थिति में 30 uA से लेकर सक्रिय मापन अधिग्रहण और वायरलेस डेटा ट्रांसमिशन चक्रों के दौरान 30 mA तक गतिशील रूप से बदलती है।
प्रश्न: क्या 70M303 संचालन के दौरान अधिक प्रभाव या कठोर कंपन वाले वातावरण में टिक सकता है?
उत्तर: इस सेंसर की शॉक प्रतिरोध रेटिंग ऐसी है कि यह कंक्रीट पर 0.5-मीटर की गिरावट सह सकता है; इसकी निरंतर कंपन सीमा 20g पीक है और इसमें खतरनाक क्षेत्र में उपयोग के लिए 316 स्टेनलेस स्टील एनक्लोज़र है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- बेयरिंग हाउसिंग पर एक समतल, चिकनी माउंटिंग सतह तैयार करें और सेंसर को इसके आंतरिक M6 x 1 mm थ्रेड के माध्यम से उचित यांत्रिक विनिर्देश के अनुसार टॉर्क लगाकर सुरक्षित करें।
- 20 kHz तक की आवृत्ति प्रतिक्रिया की सटीकता बनाए रखने के लिए अतिरिक्त थ्रेड कंपाउंड के बिना सीधे धातु-से-धातु बेस संपर्क सुनिश्चित करें।
- 150 मीटर तक की ट्रांसमिशन रेंज को अनुकूलित करने के लिए वायरलेस गेटवे की ओर बिना रुकावट वाली दृष्टि-रेखा वाला अभिविन्यास सुनिश्चित करें।
- 3,000 मीटर ऊँचाई तक के खतरनाक या बाहरी वातावरण में इंस्टॉलेशन से पहले ग्लास-रीइन्फोर्स्ड PPS टॉप कवर और स्टेनलेस स्टील हाउसिंग सील का निरीक्षण करें।
