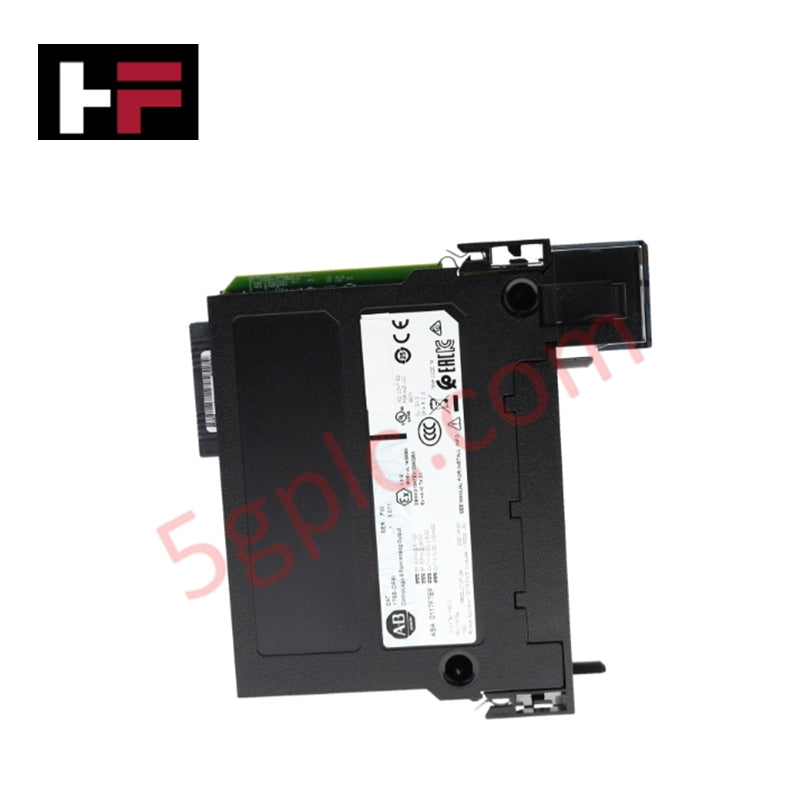

एलेन-ब्रैडली कंट्रोललॉजिक 1756-OF8IH 8-पॉइंट आइसोलेटेड HART एनालॉग आउटपुट मॉड्यूल

मॉड्यूल अवलोकन

1756-OF8IH एक उच्च प्रदर्शन एनालॉग आउटपुट मॉड्यूल है जो ControlLogix 1756 प्लेटफ़ॉर्म के लिए डिज़ाइन किया गया है, विशेष रूप से सटीक प्रक्रिया नियंत्रण और उन्नत संपत्ति प्रबंधन के लिए। इसमें आठ पूरी तरह से पृथक डिफरेंशियल चैनल होते हैं, जिनमें से प्रत्येक में अपना समर्पित HART (हाईवे एड्रेसेबल रिमोट ट्रांसड्यूसर) मोडेम होता है। यह संरचना नियंत्रक को एक साथ 4–20 mA एक्ट्यूएटर को कमांड करने और "स्मार्ट" फील्ड डिवाइसों के साथ डिजिटल रूप से संवाद करने की अनुमति देती है ताकि डायग्नोस्टिक्स, द्वितीयक चर, और कॉन्फ़िगरेशन डेटा प्राप्त किया जा सके। चैनल-से-चैनल पृथक्करण प्रदान करके, 1756-OF8IH सुनिश्चित करता है कि एक फील्ड सर्किट में विद्युत शोर या ग्राउंड लूप अन्य सात चैनलों की सटीकता को प्रभावित न करें।

विस्तृत इंजीनियरिंग विनिर्देश

1756-OF8IH एक 15-बिट डिजिटल-से-एनालॉग कनवर्टर (DAC) का उपयोग करता है जो मानक औद्योगिक करंट लूप्स पर उच्च-रिज़ॉल्यूशन नियंत्रण प्रदान करता है।

• मॉड्यूल प्रकार: ControlLogix HART एनालॉग आउटपुट

• चैनलों की संख्या: 8 पृथक डिफरेंशियल आउटपुट

• एकीकृत मोडेम: प्रत्येक चैनल के लिए 1 HART मोडेम

• आउटपुट सिग्नल रेंज: 0 से 20 mA और 4 से 20 mA

• रिज़ॉल्यूशन: 24 mA पर 15-बिट

• HART स्कैन समय: लगभग 1 सेकंड प्रति मॉड्यूल (HART सक्षम होने पर)

• ओवरवोल्टेज सुरक्षा: ±24V DC

• बैकप्लेन करंट (5.1V DC): 300 mA

• बैकप्लेन करंट (24V DC): 200 mA

• पावर डिसिपेशन: 5.8 वाट

• थर्मल डिसिपेशन: 19.8 BTU/घंटा

• आइसोलेशन वोल्टेज: 250V (लगातार), सुदृढ़ित इंसुलेशन प्रकार

• ऑपरेटिंग तापमान: 0°C से 60°C (32°F से 140°F)

• भौतिक वजन: 1.00 पाउंड (0.45 किलोग्राम)

उन्नत HART कार्यक्षमता

मानक एनालॉग मॉड्यूल के विपरीत, 1756-OF8IH संयंत्र फर्श और संपत्ति प्रबंधन सॉफ़्टवेयर (जैसे FactoryTalk AssetCentre) के बीच एक पुल के रूप में कार्य करता है। प्रत्येक चैनल HART "पास-थ्रू" संदेश भेज सकता है, जिससे रखरखाव कर्मी दूरस्थ रूप से वाल्व पोजीशनर को कैलिब्रेट कर सकते हैं या ट्रांसमीटर के आंतरिक स्वास्थ्य की जांच कर सकते हैं बिना फील्ड में शारीरिक पहुंच के। यह मॉड्यूल HART संस्करण 5, 6, और 7 का समर्थन करता है, और HART प्रोटोकॉल के माध्यम से लौटाए गए डिवाइस स्थिति बिट्स के आधार पर Logix5000 नियंत्रक में अलार्म ट्रिगर करने के लिए कॉन्फ़िगर किया जा सकता है।

स्थापना और हार्डवेयर एकीकरण

1756-OF8IH एक चेसिस-आधारित मॉड्यूल है जो किसी भी मानक 1756 ControlLogix रैक के साथ संगत है। इसे फील्ड वायरिंग के लिए एक रिमूवेबल टर्मिनल ब्लॉक (RTB) की आवश्यकता होती है, जिनमें से निम्नलिखित मॉडल सबसे सामान्य हैं:

• 1756-TBNH: 20-पोजीशन NEMA स्क्रू टर्मिनल ब्लॉक।

• 1756-TBSH: उच्च कंपन वाले अनुप्रयोगों के लिए 20-पोजीशन स्प्रिंग-क्लैम्प टर्मिनल ब्लॉक।

  मॉड्यूल "पावर के तहत हटाने और डालने" (RIUP) का समर्थन करता है, जिससे हार्डवेयर को बदले बिना बाकी चेसिस की पावर या बैकप्लेन पर संचार बाधित नहीं होता।

तकनीकी अक्सर पूछे जाने वाले प्रश्न

क्या मुझे इस मॉड्यूल के लिए अलग HART मल्टीप्लेक्सर की आवश्यकता है?

नहीं। 1756-OF8IH में प्रत्येक चैनल के लिए एक एकीकृत HART मोडेम होता है। HART डिजिटल डेटा 4–20 mA सिग्नल पर सुपरइम्पोज़ होता है और सीधे मॉड्यूल हार्डवेयर द्वारा संसाधित किया जाता है।

क्या मैं इस मॉड्यूल का उपयोग 0–10V वोल्टेज सिग्नल के लिए कर सकता हूँ?

नहीं। 1756-OF8IH केवल करंट-आउटपुट मॉड्यूल है (0–20 mA / 4–20 mA)। यदि आपके आवेदन को वोल्टेज आउटपुट की आवश्यकता है, तो आपको 1756-OF8 या इसी तरह के वोल्टेज-सक्षम मॉड्यूल पर विचार करना चाहिए।

चैनल-से-चैनल पृथक्करण का क्या लाभ है?

कई औद्योगिक संयंत्रों में, विभिन्न फील्ड डिवाइस अलग-अलग स्रोतों से पावर प्राप्त कर सकते हैं या उनके ग्राउंड पोटेंशियल अलग हो सकते हैं। पृथक्करण इन विभिन्न ग्राउंड्स के बीच करंट के प्रवाह को रोकता है, जो अन्यथा सिग्नल की गलतियों या हार्डवेयर क्षति का कारण बन सकता है।
