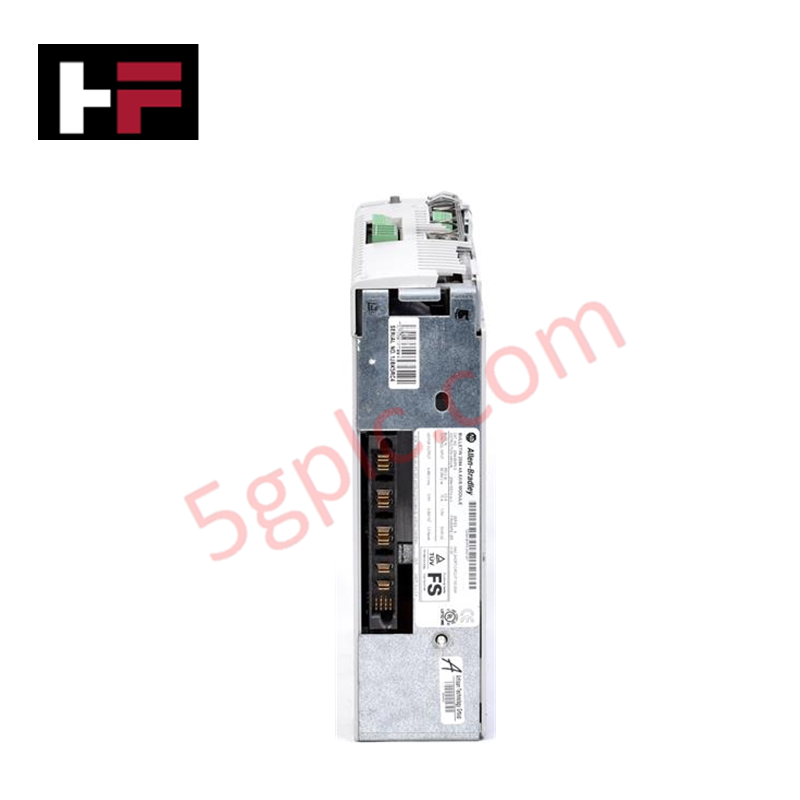

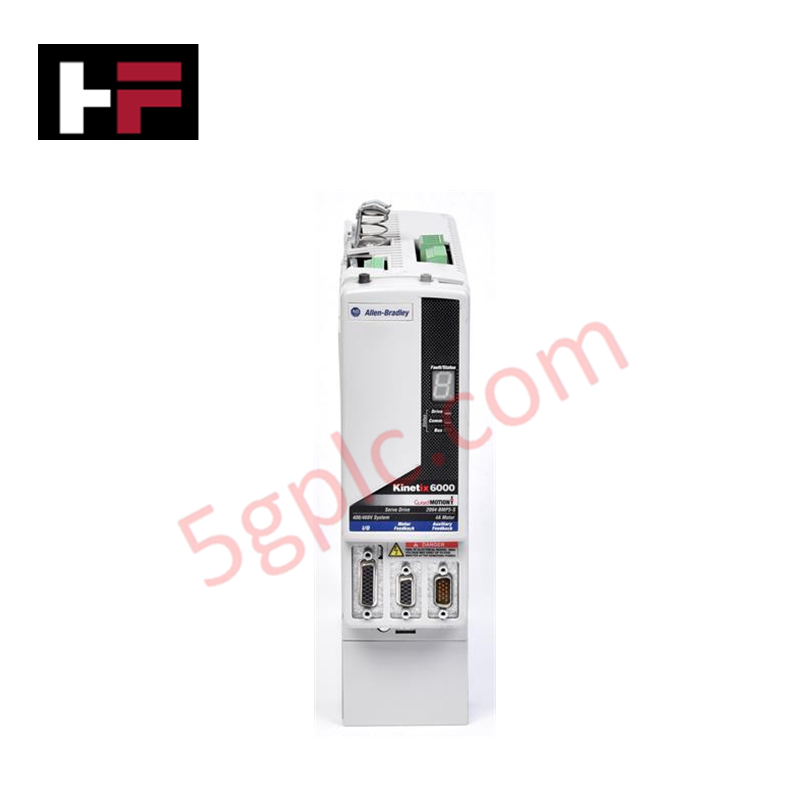

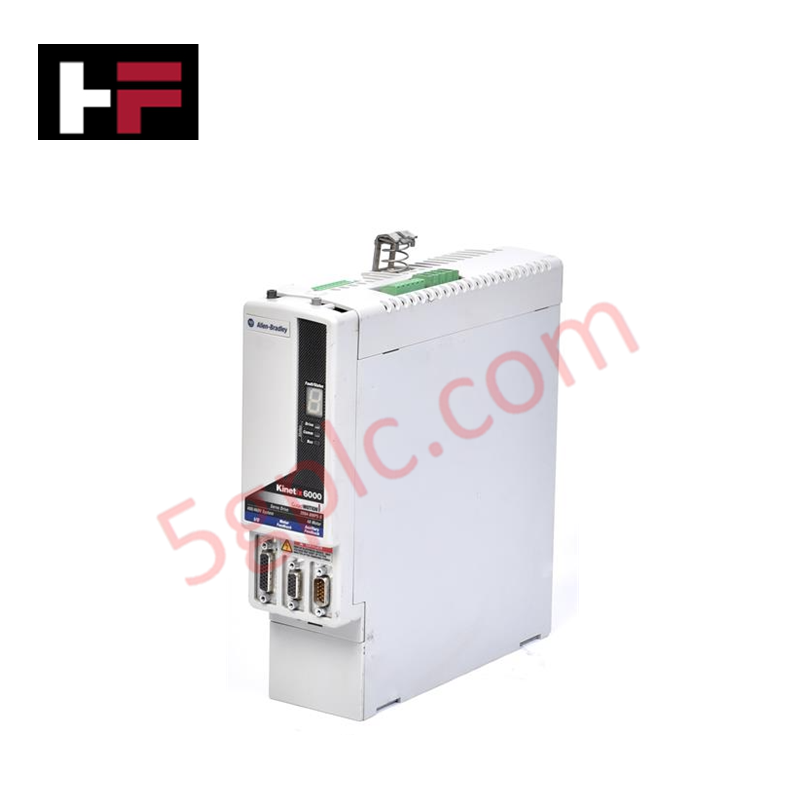

एलन ब्रैडली 2094-BMP5-S किनेटिक्स 6000 अक्ष मॉड्यूल

उत्पाद अवलोकन

एलेन ब्रैडली 2094-BMP5-S Kinetix 6000 मल्टी-एक्सिस सर्बो ड्राइव प्लेटफ़ॉर्म के भीतर एक उच्च प्रदर्शन एकीकृत अक्ष मॉड्यूल के रूप में कार्य करता है। यह 400V-क्लास मॉड्यूल उच्च गति पैकेजिंग, सामग्री हैंडलिंग, और असेंबली अनुप्रयोगों में त्वरित ब्रशलेस सर्बो मोटरों के लिए सटीक टॉर्क, वेग, और स्थिति नियंत्रण प्रदान करता है।

हम इस मोशन कंट्रोल घटक को कड़ाई से एक  100% नया, मूल फैक्ट्री-सील्ड यूनिट के रूप में प्रदान करते हैं ताकि चरम घटक जीवन, पूर्ण सिलिकॉन दक्षता, और फैक्ट्री-स्तरीय कार्यात्मक सुरक्षा मापदंडों के साथ इष्टतम अनुपालन सुनिश्चित किया जा सके।

तकनीकी विनिर्देश

नीचे दी गई तालिका अक्ष मॉड्यूल के विद्युत, तापीय, और गतिशील प्रदर्शन सीमाओं का विवरण देती है:

इंजीनियरिंग लाभ

• एकीकृत पावर रेल्स के माध्यम से मल्टी-एक्सिस फुटप्रिंट्स का अनुकूलन: यह मॉड्यूल सीधे Kinetix 6000 पावर रेल सिस्टम पर माउंट होता है। स्लाइड-इन डिज़ाइन तत्काल DC बस, नियंत्रण पावर, और संचार लिंक स्थापित करता है बिना अलग बाहरी जम्पर तारों के। यह वास्तुकला पैनल वायरिंग के घंटों को समाप्त कर देती है और नियंत्रण कैबिनेट के भौतिक आकार को काफी कम कर देती है।

• गतिशील मोटर प्रतिक्रिया को अधिकतम करता है: 1300 Hz करंट लूप बैंडविड्थ के साथ 500 Hz वेग लूप बैंडविड्थ लगभग तात्कालिक मोटर शाफ्ट सुधारों की गारंटी देता है। यह तेज़ प्रसंस्करण गति आक्रामक त्वरण प्रोफाइल के दौरान ट्रैकिंग त्रुटियों को दबाती है, जो उच्च गति इंडेक्सिंग मशीनरी पर थ्रूपुट को सीधे बढ़ाती है।

• बिल्ट-इन STO के माध्यम से सुरक्षा अनुपालन को सरल बनाता है: "-S" नामांकन एकीकृत सेफ टॉर्क-ऑफ कार्यक्षमता को दर्शाता है। यह समर्पित हार्डवेयर सुरक्षा सर्किट ड्राइव के आउटपुट ट्रांजिस्टरों के गेट फायरिंग सिग्नल्स को पावर से हटा देता है बिना मुख्य DC बस पावर को अलग किए। संयंत्र ऑपरेटर उत्पादन विरामों के दौरान मशीनरी क्षेत्रों तक सुरक्षित रूप से पहुंच सकते हैं, जिससे लंबी पुनःप्रारंभ अनुक्रमों से बचा जा सकता है और मशीन डाउनटाइम कम होता है।

अक्सर पूछे जाने वाले प्रश्न

• सीरीज A और सीरीज B/C संशोधनों के बीच पीक करंट प्रदर्शन में क्या अंतर है?

  रॉकवेल ऑटोमेशन ने नए निर्माण रिलीज़ के लिए आंतरिक पावर इलेक्ट्रॉनिक स्टेज को उन्नत किया है। जबकि सीरीज A 4.2 A (rms) का पीक करंट प्रदान करता है, सीरीज B और C मॉड्यूल 7.0 A (rms) तक करंट देते हैं। 2094-BMP5-S सभी सीरीज संशोधनों के बीच पूर्ण रूप और फिट पिछली संगतता बनाए रखता है, लेकिन आपको यह सुनिश्चित करना होगा कि आपका कंट्रोलर सॉफ़्टवेयर कॉन्फ़िगरेशन उत्पाद लेबल पर विशिष्ट सीरीज अक्षर से मेल खाता हो।

• जब एक ही पावर रेल पर कई 2094-BMP5-S मॉड्यूल समूहित हों तो थर्मल डिसिपेशन का प्रबंधन कैसे करें?

  मॉड्यूल 98% दक्षता रेटिंग पर काम करता है, जो आंतरिक नुकसान को कम करता है। हालांकि, आंतरिक 115 ओम शंट रेसिस्टर भारी पुनर्योजी ब्रेकिंग चक्रों के दौरान 50 वाट तक निरंतर गर्मी उत्पन्न कर सकता है। पावर रेल असेंबली के ऊपर और नीचे फैक्ट्री-निर्दिष्ट ऊर्ध्वाधर रिक्त स्थान हमेशा बनाए रखें ताकि शीर्ष निकास पोर्ट्स के माध्यम से निर्बाध वायु प्रवाह सुनिश्चित हो सके।

• क्या मैं इस मॉड्यूल का उपयोग 200V-क्लास Kinetix पावर रेल सिस्टम पर कर सकता हूँ?

  नहीं। 2094-BMP5-S विशेष रूप से 400V-क्लास हार्डवेयर परिवार से संबंधित है और इसे नाममात्र 650 VDC बस इनपुट की आवश्यकता होती है। एक ही भौतिक पावर रेल पर 200V-क्लास और 400V-क्लास मॉड्यूल को मिलाना बैकप्लेन इंसुलेशन को नुकसान पहुंचाता है और ड्राइव नेटवर्क में तुरंत ओवरवोल्टेज या अंडरवोल्टेज फॉल्ट्स को ट्रिगर करता है।
