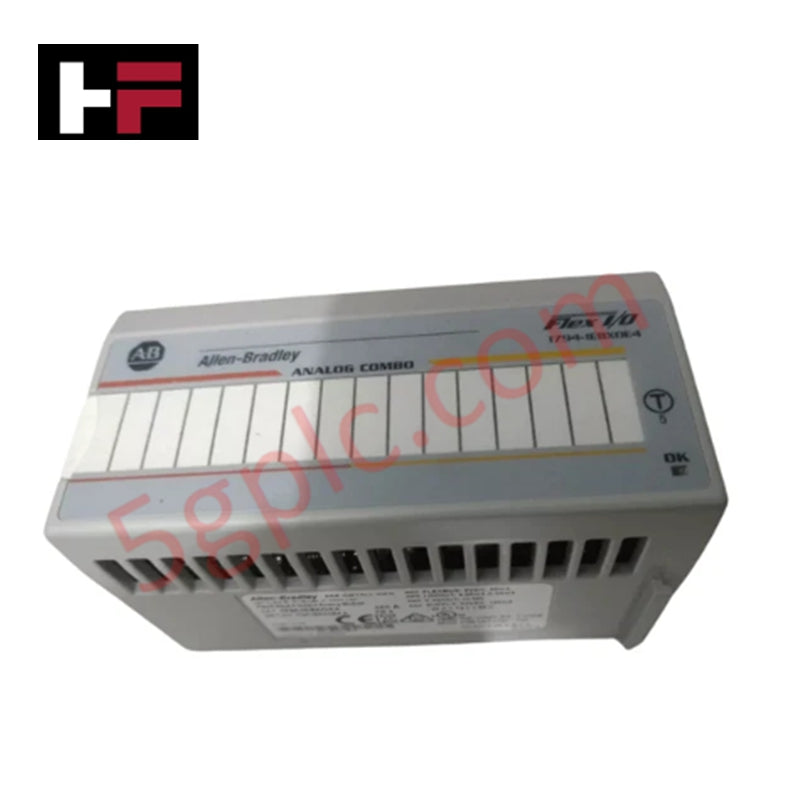

एलेन ब्रैडली 1794-IE8XOE4 फ्लेक्स I/O 8 इनपुट 4 आउटपुट एनालॉग मॉड्यूल

उत्पाद अवलोकन

 Allen Bradley 1794-IE8XOE4 FLEX I/O प्लेटफ़ॉर्म के भीतर एक उच्च-घनत्व एनालॉग विस्तार घटक के रूप में कार्य करता है। यह मॉड्यूल आठ एनालॉग इनपुट और चार एनालॉग आउटपुट को एक ही कॉम्पैक्ट आकार में एकीकृत करता है, जिससे DIN रेल की जगह की आवश्यकताएं काफी कम हो जाती हैं। यह 4 से 20 mA के महत्वपूर्ण सिग्नल को संभालता है ताकि सेंसर और एक्ट्यूएटर को सीधे PLC आर्किटेक्चर से जोड़ा जा सके। हम यह उत्पाद  100% नया और मूल के रूप में प्रदान करते हैं, जिससे आपके नियंत्रण प्रणाली के लिए अधिकतम अपटाइम सुनिश्चित होता है।

तकनीकी विनिर्देश

1794-IE8XOE4 जटिल औद्योगिक लूप्स के लिए सटीक सिग्नल रूपांतरण प्रदान करता है:

इंजीनियरिंग लाभ

1794-IE8XOE4 वितरित नियंत्रण में कई सामान्य इंजीनियरिंग बाधाओं को हल करता है:

• फुटप्रिंट अनुकूलन: इनपुट और आउटपुट कार्यों को संयोजित करके, यह मॉड्यूल दो अलग-अलग I/O कार्ड की आवश्यकता को समाप्त करता है। यह हार्डवेयर समेकन टर्मिनल बेस पर क्षैतिज स्थान की 50% तक बचत करता है।

• वायरिंग जटिलता में कमी: FLEX I/O डिज़ाइन आपको मॉड्यूल स्थापित करने से पहले टर्मिनल बेस को वायर करने की अनुमति देता है। 1794-IE8XOE4 सीधे बेस में प्लग करता है, जो रखरखाव को सरल बनाता है और हार्डवेयर स्वैप के दौरान वायरिंग त्रुटियों को रोकता है।

• थर्मल बहुमुखी प्रतिभा: मानक वाणिज्यिक इलेक्ट्रॉनिक्स के विपरीत, यह मॉड्यूल -20°C से 60°C के विस्तारित तापमान रेंज में सिग्नल सटीकता बनाए रखता है। यह बिना कंडीशनिंग वाले फील्ड कैबिनेट और कठोर बाहरी एनक्लोजर में विश्वसनीय रूप से काम करता है।

• हॉट-स्वैपिंग क्षमताएं: मॉड्यूल Removal and Insertion Under Power (RIUP) का समर्थन करता है। यह तकनीशियनों को पूरे बैकप्लेन को बंद किए बिना यूनिट को बदलने की अनुमति देता है, जिससे निरंतर प्रक्रिया संचालन बना रहता है।

अक्सर पूछे जाने वाले प्रश्न

• 1794-IE8XOE4 के साथ कौन से टर्मिनल बेस संगत हैं?

  यह मॉड्यूल 1794-TB2, 1794-TB3, या 1794-TB3S टर्मिनल बेस की आवश्यकता रखता है। TB3S विशेष रूप से उच्च कंपन वाले वातावरण के लिए अनुशंसित है क्योंकि इसमें स्प्रिंग-क्लैम्प टर्मिनेशन होते हैं जो समय के साथ ढीले होने से रोकते हैं।

• क्या यह मॉड्यूल वोल्टेज सिग्नल (0-10V) का समर्थन करता है?

  जबकि यह मुख्य रूप से 4-20 mA करंट लूप्स के लिए उपयोग किया जाता है ताकि लंबी दूरी पर शोर प्रतिरोध अधिकतम किया जा सके, 1794-IE8XOE4 विशिष्ट कॉन्फ़िगरेशन का समर्थन करता है। हमेशा RSLogix 5000/Studio 5000 में अपने स्केलिंग पैरामीटर की जांच करें ताकि जुड़े फील्ड डिवाइस से मेल खाए।

• मॉड्यूल बाहरी 24V DC पावर के नुकसान को कैसे संभालता है?

  मॉड्यूल 24V DC पावर सप्लाई की स्थिति की निगरानी करता है। यदि बाहरी पावर आवश्यक सीमा से नीचे गिरती है, तो मॉड्यूल कंट्रोलर को डायग्नोस्टिक त्रुटि संकेतित करता है, और आउटपुट आमतौर पर अपने कॉन्फ़िगर किए गए "सुरक्षित स्थिति" (जैसे 0mA या अंतिम स्थिति बनाए रखना) पर डिफ़ॉल्ट हो जाते हैं।

• इस विशिष्ट मॉडल के लिए 12-बिट रिज़ॉल्यूशन का क्या लाभ है?

  12-बिट रिज़ॉल्यूशन सिग्नल रेंज में 4096 अलग-अलग स्तर प्रदान करता है। यह सटीकता नियंत्रण प्रणाली को दबाव, प्रवाह, या तापमान में सूक्ष्म बदलावों का पता लगाने में सक्षम बनाती है, जो उच्च-सटीकता PID लूप ट्यूनिंग के लिए आवश्यक है।
