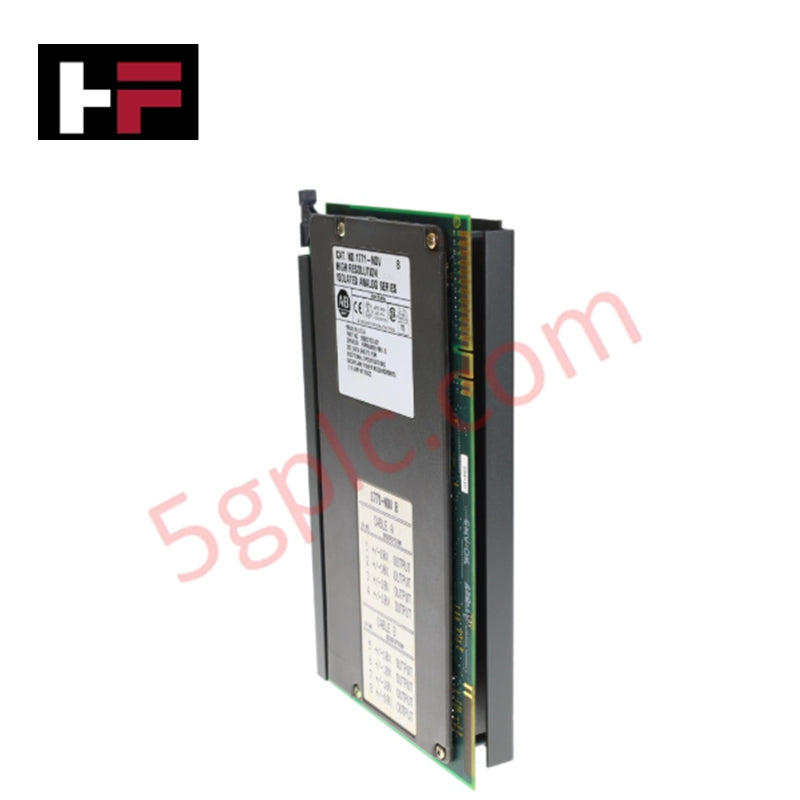

एलेन-ब्रैडली 1771-NOV | PLC-5 8-चैनल एनालॉग वोल्टेज आउटपुट मॉड्यूल

उत्पाद विवरण

 1771-NOV एक उच्च प्रदर्शन एनालॉग आउटपुट समाधान है जिसे Allen-Bradley PLC-5 प्लेटफ़ॉर्म के लिए डिज़ाइन किया गया है। विशेष N-सीरीज लाइनअप के हिस्से के रूप में, यह मॉड्यूल आठ स्वतंत्र वोल्टेज आउटपुट प्रदान करता है, जो चर गति ड्राइव, प्रोपोर्शनल वाल्व और अन्य एक्ट्यूएटर्स को नियंत्रित करने के लिए आवश्यक सटीक DC वोल्टेज सिग्नल के लिए एक आवश्यक घटक है।  1771-NOV  को 1771 यूनिवर्सल I/O चेसिस के भीतर उच्च घनत्व अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो प्रणाली की अखंडता बनाए रखने के लिए सूक्ष्म रिज़ॉल्यूशन और मजबूत सिग्नल पृथक्करण प्रदान करता है, विशेष रूप से विद्युत रूप से शोर वाले औद्योगिक वातावरण में।

तकनीकी हार्डवेयर और सिग्नल विनिर्देश

• मॉड्यूल वर्गीकरण: N-सीरीज एनालॉग आउटपुट

• कैटलॉग पहचानकर्ता: 1771-NOV

• आउटपुट विन्यास: 8 पृथक वोल्टेज चैनल

• सिग्नल रेंज: -10V से +10V DC (द्विध्रुवीय)

• आउटपुट रिज़ॉल्यूशन: प्रति बिट 1.32 mV

• डेटा फॉर्मेटिंग: प्राकृतिक बाइनरी या BCD (बाइनरी कोडेड दशमलव)

• बैकप्लेन करंट लोड: 5V DC पर 2.1 एम्पियर

• पावर डिसिपेशन: लगभग 10.5 वाट

• आइसोलेशन वोल्टेज: आउटपुट और बैकप्लेन के बीच 1500V RMS (लगातार)

• रिमोट टर्मिनेशन पैनल (RTP):  1771-RTP4 (अनफ्यूज्ड) या  1771-RTP3 (फ्यूज्ड) के साथ संगत

• फील्ड वायरिंग इंटरफ़ेस:  1771-WH वायरिंग आर्म की आवश्यकता

• माउंटिंग प्रोटोकॉल: 1771 यूनिवर्सल I/O चेसिस (स्लॉट-आधारित)

• कन्वर्शन दर: सभी चैनलों के लिए एक साथ अपडेट

• मॉड्यूल वजन: 0.79 किग्रा (1.75 पाउंड)

कार्यान्वयन और निदान FAQ

मानक एनालॉग मॉड्यूल की तुलना में N-सीरीज 1771-NOV के विशिष्ट लाभ क्या हैं?

N-सीरीज  1771-NOV को तेज सिग्नल प्रोसेसिंग और बेहतर शोर प्रतिरोध के लिए उन्नत सर्किटरी के साथ डिज़ाइन किया गया है। जबकि सामान्य मॉड्यूल सामान्य कार्यों के लिए पर्याप्त होते हैं, N-सीरीज अक्सर उच्च-सटीक गति नियंत्रण या संवेदनशील रासायनिक डोज़िंग प्रक्रियाओं के लिए निर्दिष्ट की जाती है जहाँ सिग्नल स्थिरता अत्यंत महत्वपूर्ण होती है।

बैकप्लेन करंट खपत इतनी अधिक (2.1A) क्यों है?

 1771-NOV  आठ उच्च-रिज़ॉल्यूशन एनालॉग आउटपुट प्रदान करता है जिनके लिए प्रत्येक चैनल के लिए महत्वपूर्ण आंतरिक विनियमन और पृथक्करण की आवश्यकता होती है। अपने PLC-5 सिस्टम को डिज़ाइन करते समय, यह सुनिश्चित करना आवश्यक है कि चेसिस पावर सप्लाई (जैसे 1771-P7) में इस विशिष्ट करंट खपत को अन्य डिजिटल और एनालॉग मॉड्यूल के साथ संभालने के लिए पर्याप्त क्षमता हो।

लंबी दूरी पर सिग्नल अखंडता कैसे बनाए रखी जाती है?

 1771-NOV के साथ सर्वोत्तम परिणाम प्राप्त करने के लिए, शील्डेड ट्विस्टेड-पेयर केबलिंग की सिफारिश की जाती है। फील्ड-साइड सुरक्षा के लिए  1771-RTP3 फ्यूज्ड टर्मिनेशन पैनल का उपयोग भी सलाह दी जाती है, जिससे बाहरी सर्जेस संवेदनशील N-सीरीज लॉजिक घटकों तक वापस नहीं पहुँचते।
