उत्पाद विवरण

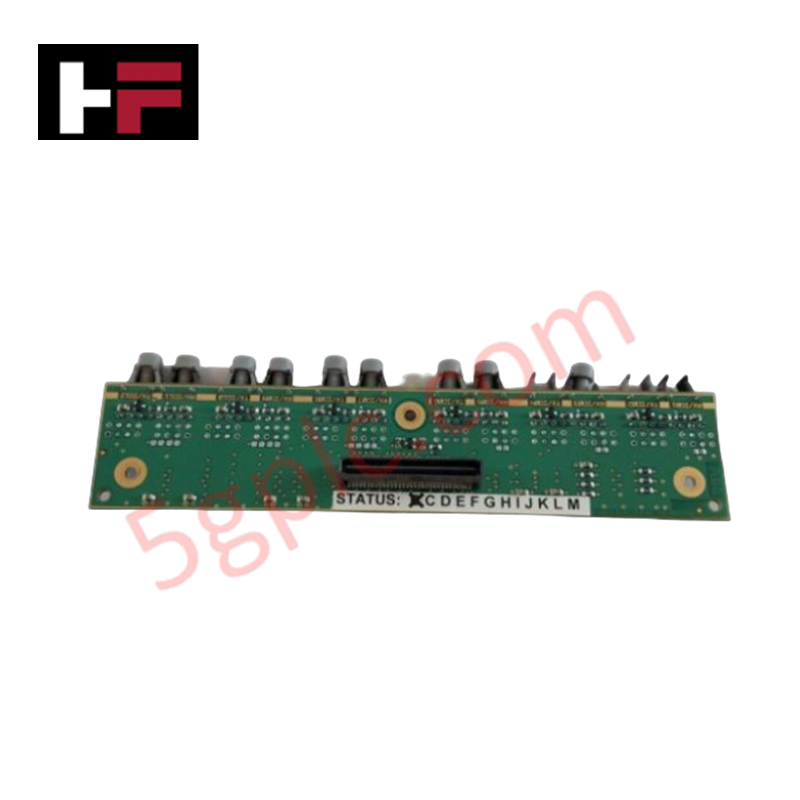

औद्योगिक नियंत्रण नेटवर्क में सटीक सिग्नल अधिग्रहण के लिए कॉन्फ़िगर किया गया, ABB 3BHE006805R0001 (DDC779BE01 एनालॉग इनपुट मॉड्यूल) सीधे भौतिक सिग्नल प्रसंस्करण और डिजिटलीकरण निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | DDC779BE01 |
| ब्रांड | ABB |
| पार्ट नंबर | 3BHE006805R0001 |
| उत्पत्ति | स्वीडन |
| वजन | 0.3 किग्रा |
| आयाम | 178 मिमी x 102 मिमी x 178 मिमी |
| ऑपरेटिंग तापमान | मानक औद्योगिक परिवेश |
| पावर खपत | सिस्टम बैकप्लेन पर निर्भर |
| मॉड्यूल प्रकार | एनालॉग इनपुट मॉड्यूल |
बैकप्लेन बस संचार गति और I/O घनत्व स्केलिंग
DDC779BE01 मॉड्यूल नियंत्रक बैकप्लेन के साथ इंटरफेस करता है ताकि एनालॉग फील्ड सिग्नल को डिजिटल डेटा पैकेट में परिवर्तित किया जा सके। मॉड्यूल आर्किटेक्चर सिस्टम बस पर उच्च गति संचार का समर्थन करता है, जो औद्योगिक नियंत्रण अनुप्रयोगों के लिए निश्चित सैंपलिंग अंतराल सक्षम करता है। I/O घनत्व स्केलिंग को इस तरह से अनुकूलित किया गया है कि सिग्नल की अखंडता बनी रहे और उच्च-चैनल-काउंट कॉन्फ़िगरेशन में बस विलंबता न्यूनतम हो। सुनिश्चित करें कि होस्ट नियंत्रक फर्मवेयर DDC779BE01 मॉड्यूल संशोधन का समर्थन करता है ताकि नियंत्रण लूप के भीतर सटीक सिग्नल रजिस्टर मैपिंग और डेटा सिंक्रनाइज़ेशन सुनिश्चित हो सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह एनालॉग इनपुट मॉड्यूल मौजूदा सिस्टम बैकप्लेन बस कॉन्फ़िगरेशन के साथ संगत है?
उत्तर: संगतता बैकप्लेन संशोधन और होस्ट नियंत्रक फर्मवेयर पर निर्भर करती है। कमीशनिंग शुरू करने से पहले सिस्टम कॉन्फ़िगरेशन सॉफ़्टवेयर के साथ हार्डवेयर संस्करण की पुष्टि करें ताकि बस संचार गति आवश्यकताओं को पूरा किया जा सके।
प्रश्न: क्या इस मॉड्यूल के लिए घने रैक माउंटिंग में विशिष्ट थर्मल डिसिपेशन आवश्यकताएं हैं?
उत्तर: हाँ। मॉड्यूल हाउसिंग के चारों ओर स्पष्ट वायु प्रवाह पथ बनाए रखें ताकि स्थानीयकृत गर्मी संचय से बचा जा सके। एनालॉग-टू-डिजिटल रूपांतरण प्रक्रिया की रैखिकता सुनिश्चित करने के लिए मानक औद्योगिक तापमान विनिर्देशों के भीतर संचालन अनिवार्य है।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: सुनिश्चित करें कि मॉड्यूल निर्दिष्ट बैकप्लेन स्लॉट में सुरक्षित रूप से बैठा हो। बस के साथ विश्वसनीय विद्युत संपर्क बनाए रखने के लिए लॉकिंग तंत्र पूरी तरह से संलग्न हों।
- सिग्नल ग्राउंडिंग: सभी एनालॉग इनपुट सिग्नलों के लिए शील्डेड, ट्विस्टेड-पेयर केबलिंग का उपयोग करें। नियंत्रण कैबिनेट के प्रवेश बिंदु पर केबल शील्ड को उच्च-इंटीग्रिटी ग्राउंडिंग बार से कनेक्ट करें ताकि सामान्य-मोड शोर कम हो सके।
- वायरिंग सीमाएं: विद्युत चुम्बकीय हस्तक्षेप (EMI) से निम्न-स्तरीय सिग्नल डेटा को भ्रष्ट होने से बचाने के लिए एनालॉग इनपुट वायरिंग को उच्च-वोल्टेज AC पावर लाइनों और ड्राइव आउटपुट केबलों से भौतिक रूप से अलग रखें।
- निरीक्षण: समय-समय पर टर्मिनल ब्लॉक कनेक्शनों को निर्दिष्ट टॉर्क पर कसने की पुष्टि करें। मॉड्यूल कनेक्टर क्षेत्र में संक्षारण या नमी के लक्षणों के लिए निरीक्षण करें, विशेष रूप से उच्च आर्द्रता वाले वातावरण में।
- कैलिब्रेशन: प्रारंभिक स्थापना के बाद, सिग्नल लूप जांच करें ताकि यह सुनिश्चित हो सके कि नियंत्रक द्वारा रिपोर्ट किए गए डिजिटाइज्ड मान फील्ड ट्रांसमीटर इंटरफेस पर भौतिक सिग्नल इनपुट से मेल खाते हैं।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
टेक और खरीदारी गाइड
औद्योगिक स्वचालन में तारों की पहचान में महारत: फेरूल और क्रॉस-फेरूलिंग की ताकत
उचित तार लेबलिंग विश्वसनीय नियंत्रण प्रणाली की स्थापना और दीर्घकालीन रखरखाव की आधारशिला है। जटिल औद्योगिक स्वचालन परिवेशों में, तकनीशियन नियंत्रण पैनलों, मार्शलिंग रैकों और फील्ड जंक्शन बॉक्सों के भीतर तारों के हज़ारों सिरों को टर्मिनेट करते हैं। फेरूल अलग-अलग नलिकाकार स्लीव मार्कर होते हैं, जिन्हें अंतिम टर्मिनेशन से पहले तारों पर चढ़ाया जाता है। पहले तकनीशियन पहले से छपे अलग-अलग अक्षर वाले छल्लों पर निर्भर रहते थे, जबकि आज के नियंत्रण पैनल निर्माता स्वचालित फेरूल प्रिंटिंग मशीनों का उपयोग करते हैं। ये थर्मल-ट्रांसफ़र प्रिंटर स्वीकृत वायरिंग योजनाचित्रों से सीधे मेल खाने वाले टिकाऊ, एकल-स्लीव हीट-श्रिंक टैग बनाते हैं, जिससे कैबिनेट असेंबली का काम काफ़ी तेज़ हो जाता है।
औद्योगिक स्वचालन और नियंत्रण प्रणालियों में मार्शलिंग कैबिनेट को समझना
मार्शलिंग कैबिनेट फील्ड उपकरणों और केंद्रीकृत प्रोसेसिंग यूनिटों के बीच एक महत्वपूर्ण कनेक्शन हब का काम करते हैं। बड़े DCS और PLC नियंत्रण सिस्टम आर्किटेक्चर में, सैकड़ों मल्टीपेयर फील्ड केबल स्थानीय जंक्शन बॉक्स से केंद्रीय इंस्ट्रूमेंट उपकरण कक्ष तक जाती हैं। मार्शलिंग कैबिनेट में फील्ड टर्मिनल ब्लॉक, सर्ज अरेस्टर, इंट्रिंसिक सेफ्टी आइसोलेशन बैरियर और इंटरपोज़िंग रिले होते हैं। संवेदनशील प्रोसेसर हार्डवेयर से फील्ड वायरिंग के टर्मिनेशन को अलग करके, इंजीनियर महंगे कंट्रोलर बैकप्लेन को हाई-वोल्टेज ट्रांज़िएंट से सुरक्षित रखते हैं। परिणामस्वरूप, यह मॉड्यूलर पृथक्करण रखरखाव की प्रक्रियाओं को काफी सुव्यवस्थित करता है और सिस्टम का विस्तार आसान बनाता है।
औद्योगिक स्वचालन में PLC वायरिंग और इंस्टॉलेशन के लिए ज़रूरी सर्वोत्तम तरीके
नियंत्रण प्रणाली की सफल स्थापना की शुरुआत निर्माता के तकनीकी दस्तावेज़ों की अच्छी तरह समीक्षा करने से होती है। Allen-Bradley, Siemens और Schneider Electric जैसे प्रमुख ब्रांडों के नियंत्रकों में टर्मिनलों की विशिष्ट व्यवस्थाएँ होती हैं। बिजली के तार जोड़ने से पहले इंजीनियरों को वोल्टेज संबंधी आवश्यकताओं की पुष्टि करनी चाहिए, ताकि उपकरणों को गंभीर क्षति से बचाया जा सके। मानक लाइन कनेक्शनों में क्षेत्रीय विद्युत नियमों और तारों के सही रंग-कोड का कड़ाई से पालन करना आवश्यक है। इसके अलावा, पैनल निर्माताओं को हमेशा कम प्रतिबाधा वाला मजबूत ग्राउंड कनेक्शन स्थापित करना चाहिए, जिसके लिए कम से कम 16-AWG ताँबे के तार को सीधे संयंत्र के मुख्य ग्राउंडिंग ग्रिड से जोड़ा जाए।
