उत्पाद विवरण

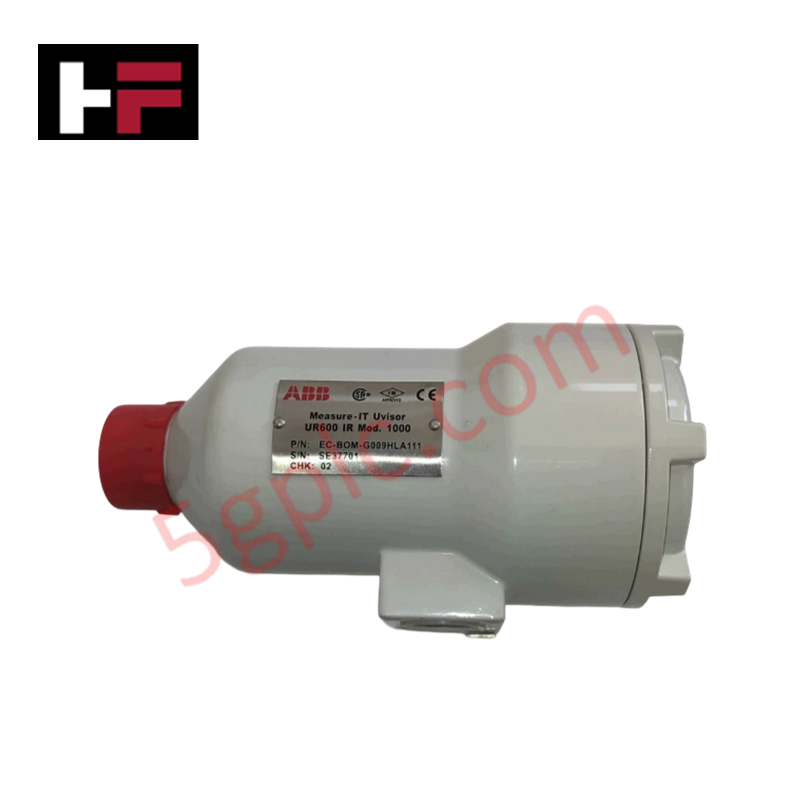

ABB UR600IR Mod.1000, जिसे UR600IR फ्लेम डिटेक्शन प्रोब के नाम से भी सूचीबद्ध किया जाता है, औद्योगिक बॉयलर बर्नर मैनेजमेंट सिस्टम (BMS) में इन्फ्रारेड विकिरण की निगरानी और लौ की गुणवत्ता के मूल्यांकन के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह दहनशील लपटों से उत्सर्जित इन्फ्रारेड फ्लिकर आवृत्तियों की निगरानी करता है, ताकि विश्वसनीय फ्लेम डिस्क का पता लगाया जा सके और उसका विभेदन किया जा सके।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | UR600IR Mod.1000 |
| ब्रांड | ABB |
| उत्पत्ति | इटली / स्वीडन |
| वज़न | 2.10 kg |
| आयाम | मानक Uvisor औद्योगिक प्रोब हाउसिंग |
| ऑपरेटिंग तापमान | -20 से +70 deg C |
| विद्युत खपत | 24 VDC सिस्टम पावर सप्लाई |
| डिटेक्शन स्पेक्ट्रम | इन्फ्रारेड (IR) फ्लिकर विकिरण |
| लक्षित अनुप्रयोग | तेल, गैस, कोयला और बहु-ईंधन बर्नर सिस्टम |
| सीरीज़ परिवार | ABB Uvisor फ्लेम मॉनिटरिंग सिस्टम |
बैकप्लेन बस और I/O आइसोलेशन प्रोफ़ाइल
ABB UR600IR Mod.1000 फ्लेम डिटेक्शन प्रोब कठोर फर्नेस वातावरण में सिग्नल-टू-नॉइज़ अनुपात को बेहतर बनाने के लिए ऑनबोर्ड प्री-एम्प्लीफिकेशन से जुड़े ऑप्टिकल सेंसिंग एलिमेंट का उपयोग करता है। यह यूनिट कम-आवृत्ति वाले फ्लेम फ्लिकर सिग्नल को नैरो-बैंड फ़िल्टरिंग इलेक्ट्रॉनिक्स के माध्यम से भेजती है, ताकि पृष्ठभूमि तापीय विकिरण और आस-पास के बर्नर से होने वाले क्रॉस-टॉक के कारण गलत विभेदन को रोका जा सके। आइसोलेटेड सिग्नल आउटपुट चैनल कंट्रोल रूम के कंट्रोल मॉड्यूल, जैसे Uvisor सेंट्रल यूनिट, से इंटरफेस करते हैं, जबकि एकीकृत आंतरिक शील्डिंग लंबी फील्ड केबल लाइनों में विद्युतचुंबकीय व्यवधान को सीमित करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: UR600IR Mod.1000 फ्लेम डिटेक्शन के लिए किस प्राथमिक स्पेक्ट्रम का उपयोग करता है?
उत्तर: UR600IR Mod.1000 दहनशील लपटों से उत्सर्जित इन्फ्रारेड (IR) फ्लिकर विकिरण को मापता है, इसलिए यह गैस, तेल और पिसे हुए कोयले वाले बर्नर के लिए उपयुक्त है।
प्रश्न: उच्च-तापमान वाले बर्नर फ्रंट के पास प्रोब असेंबली के लिए तापीय सुरक्षा कैसे प्रबंधित की जाती है?
उत्तर: हाउसिंग में माउंटिंग असेंबली के माध्यम से लगातार ठंडी पर्ज हवा प्रवाहित की जाती है, जिससे आंतरिक इलेक्ट्रॉनिक्स निर्दिष्ट परिवेशी ऑपरेटिंग तापमान सीमाओं के भीतर रहते हैं और ऑप्टिकल एलिमेंट साफ रहते हैं।
प्रश्न: क्या UR600IR प्रोब लक्षित बर्नर लपटों और पृष्ठभूमि फर्नेस विकिरण के बीच अंतर कर सकता है?
उत्तर: हाँ, ऑनबोर्ड इलेक्ट्रॉनिक फ़िल्टरिंग सक्रिय दहन को स्थिर गर्म रिफ्रैक्टरी पृष्ठभूमि विकिरण से अलग करने के लिए गतिशील फ्लेम फ्लिकर आवृत्तियों का विश्लेषण करती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- स्थापना से पहले सुनिश्चित करें कि बर्नर मैनेजमेंट सिस्टम को सुरक्षित रूप से बंद कर दिया गया है और स्थानीय पावर स्रोतों को अलग कर दिया गया है।
- साइट ट्यूब और घूमने वाले हेड को बर्नर की दीवार पर मजबूती से माउंट करें और फ्लेम लक्ष्य क्षेत्र तक बिना किसी रुकावट के दृष्टि-रेखा सुनिश्चित करें।
- प्रोब को फर्नेस के परिवेशी ताप के संपर्क में लाने से पहले कूलिंग पोर्ट से लगातार स्वच्छ, सूखी पर्ज हवा जोड़ें।
- शील्डेड, ट्विस्टेड-पेयर केबल का उपयोग करके सिग्नल केबल को पिछले टर्मिनल ब्लॉक से जोड़ें और शील्ड को एकल ग्राउंड पॉइंट पर एंकर करें।
- फ्लेम सेफ्टी लूप को दोबारा सक्रिय करने से पहले सभी यांत्रिक माउंटिंग हार्डवेयर और थ्रेडेड कनेक्शन कसें, ताकि कम से कम 5-थ्रेड एंगेजमेंट सुनिश्चित हो।
