उत्पाद विवरण

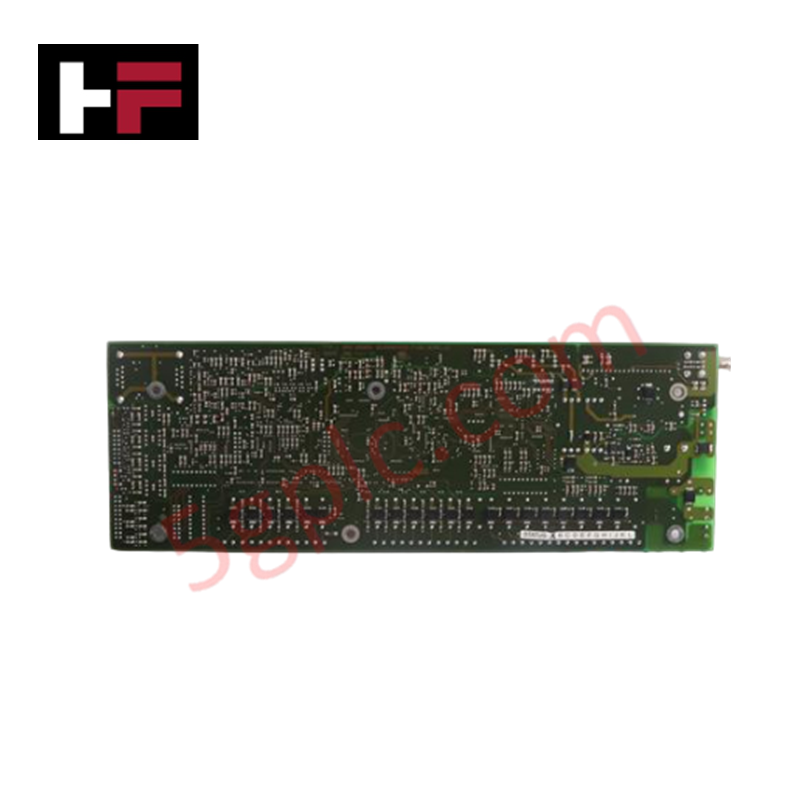

ACS6000 और Megadrive-LCI ड्राइव प्लेटफ़ॉर्म में उच्च-गति सिग्नल वितरण और सिस्टम नियंत्रण के लिए कॉन्फ़िगर किया गया, ABB UNS0880A-P,V1 3BHB005922R0001 (UNS0880A-P,V1 नियंत्रण इंटरफ़ेस नोड बोर्ड) प्रत्यक्ष भौतिक/विद्युत क्रियान्वयन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देशन |
|---|---|
| मॉडल | UNS0880A-P,V1 (3BHB005922R0001) |
| ब्रांड | ABB |
| मूल देश | स्वीडन |
| वज़न | 0.62 kg |
| आयाम | 350 mm x 117 mm x 30 mm |
| ऑपरेटिंग तापमान | मानक नियंत्रण एनक्लोज़र (-10 से 60 deg C) |
| पावर खपत | 24 VDC आंतरिक नियंत्रण पावर |
| बोर्ड प्रकार | कंट्रोल इंटरफ़ेस नोड (CIN) PCB असेंबली |
| सिस्टम प्लेटफ़ॉर्म | ABB ACS6000 / Megadrive-LCI मध्यम-वोल्टेज ड्राइव |
डिटरमिनिस्टिक नेटवर्क एकीकरण और I/O घनत्व स्केलिंग
UNS0880A-P,V1 बोर्ड केंद्रीय नियंत्रक रैक के साथ इंटरफ़ेस करता है, ताकि Profinet और EtherNet/IP डिटरमिनिस्टिक नेटवर्क पर उच्च-गति ड्राइव कमांड रूट किए जा सकें। इसका मल्टी-लेयर सर्किट लेआउट बैकप्लेन बस संचार की गति को अनुकूलित करता है और मध्यम-वोल्टेज पावर स्टैक में स्केलेबल I/O घनत्व का समर्थन करता है। ऑनबोर्ड फ्लैश माइक्रोकंट्रोलर ऑनलाइन पैरामीटर सिंक्रोनाइज़ेशन और सिस्टम डायग्नोस्टिक्स के दौरान फ़र्मवेयर फ्लैश संगतता सुनिश्चित करते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या कन्वर्टर नियंत्रण रैक के ऊर्जीकृत रहते UNS0880A-P,V1 बोर्ड को हॉट-स्वैप किया जा सकता है?
उत्तर: नहीं, बस वोल्टेज ट्रांज़िएंट और लॉजिक क्षति से बचने के लिए CIN PCB को हटाने या स्थापित करने से पहले नियंत्रण सप्लाई पावर को अलग करना आवश्यक है।
प्रश्न: UNS0880A-P,V1 प्रिंटेड सर्किट बोर्ड के लिए चेसिस ग्राउंडिंग कैसे स्थापित की जाती है?
उत्तर: समर्पित धात्विक माउंटिंग स्टैंडऑफ़ के माध्यम से फ़्रेम अर्थिंग बनाए रखी जाती है, जो स्थापना के दौरान ग्राउंडेड कार्ड केज संरचना से संपर्क करते हैं।
प्रश्न: ड्राइव असेंबली में CIN PCB का मुख्य कार्य क्या है?
उत्तर: बोर्ड केंद्रीय नियंत्रण इंटरफ़ेस नोड के रूप में कार्य करता है और स्थानीय सेंसर/गेट-ड्राइवर उप-असेंबली तथा मुख्य प्रोसेसिंग यूनिट के बीच सिग्नल ट्रांसफ़र का समन्वय करता है।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- कार्ड फ़्रेम खोलने से पहले सभी मुख्य मध्यम-वोल्टेज पावर घटकों और सहायक 24 VDC नियंत्रण बसों को डी-एनर्जाइज़ करें।
- संवेदनशील CMOS सर्किट को इलेक्ट्रोस्टैटिक डिस्चार्ज से बचाने के लिए हैंडलिंग के दौरान ग्राउंडेड एंटी-स्टैटिक कलाई-पट्टी पहनें।
- इंसर्शन दबाव लगाने से पहले सुनिश्चित करें कि पिन मुड़ने से बचाने के लिए एज कनेक्टर बैकप्लेन स्लॉट के साथ सही ढंग से संरेखित हों।
- एनक्लोज़र चेसिस में कम-इम्पीडेंस ग्राउंड बॉन्डिंग सुनिश्चित करने के लिए सभी रिटेंशन स्क्रू को निर्दिष्ट इंजीनियरिंग मानकों के अनुसार टॉर्क करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
