उत्पाद विवरण

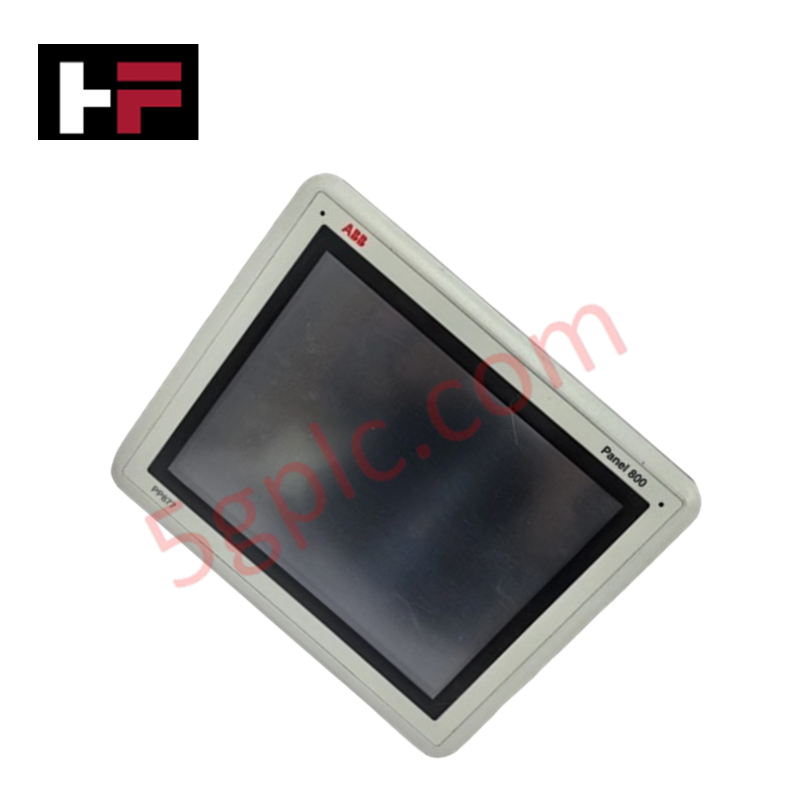

The ABB PP877 3BSE069272R2, जिसे PP877 ऑपरेटर पैनल के रूप में भी सूचीबद्ध किया गया है, मुख्य PP877 ऑपरेटर पैनल के रूप में कार्य करता है जिसका उपयोग पैनल 800 श्रृंखला प्लेटफार्मों पर औद्योगिक स्वचालन नियंत्रण और मानव-मशीन इंटरफ़ेस प्रसंस्करण को निष्पादित करने के लिए किया जाता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | PP877 (उत्पाद आईडी: 3BSE069272R2) |
| ब्रांड | ABB |
| मूल | स्वीडन / स्विट्ज़रलैंड |
| वजन | 1.5 किलोग्राम |
| आयाम | 280 मिमी x 228 मिमी x 51 मिमी |
| परिचालन तापमान | -10 से +60 डिग्री सेल्सियस |
| पावर खपत | 9.6 W |
| डिस्प्ले आकार | 10.4 इंच |
| रिज़ॉल्यूशन | 640 x 480 पिक्सेल (4:3 पहलू अनुपात) |
| डिस्प्ले प्रकार | TFT-LCD LED बैकलाइट के साथ |
| ब्राइटनेस | 450 cd/m2 |
| टचस्क्रीन प्रकार | प्रतिरोधी |
| प्रोसेसर | ARM9 (400 MHz) |
| मुख्य मेमोरी | 128 MB DDR2 |
| एप्लिकेशन संग्रहण | 80 MB |
| बाहरी संग्रहण | SD कार्ड स्लॉट (SDHC समर्थित) |
| ईथरनेट पोर्ट | 1 x 10/100 बेस-टी (शील्डेड RJ45) |
| USB पोर्ट | 1 x USB 2.0 (अधिकतम 200 mA आउटपुट) |
| सीरियल पोर्ट | 2 संयुक्त पोर्ट (RS232, RS422/485) |
| माउंटिंग प्रकार | पैनल माउंट, VESA 75 x 75 |
| सुरक्षा रेटिंग | IP66 (सामने), IP20 (पीछे) |
| भंडारण तापमान | -20 से +70 डिग्री सेल्सियस |
| सापेक्ष आर्द्रता | 5-85% (गैर-संघनन) |
| पावर सप्लाई वोल्टेज | +24 VDC (18-32 VDC परिचालन विंडो) |
| कट-आउट आयाम | 262 मिमी x 209 मिमी |
Profinet / EtherNet/IP निर्धारक नेटवर्क और फर्मवेयर फ्लैश संगतता
हार्डवेयर सब-असेंबली की संचार वास्तुकला टेलीमेट्री डेटा को 10/100 बेस-टी शील्डेड भौतिक परतों के माध्यम से मार्गित करती है, जो प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्कों के भीतर समय समन्वय सुनिश्चित करती है। एकीकृत ARM9 प्रोसेसर वास्तविक समय ड्राइवर स्टैक्स को निष्पादित करता है ताकि सतत चक्रीय डेटा पोलिंग के दौरान होस्ट लॉजिक कंट्रोलर्स के साथ पूर्ण फर्मवेयर फ्लैश संगतता बनी रहे। संयुक्त RS232/422/485 भौतिक चैनलों के पार सीरियल डेटा पथ आंतरिक पृथक्करण बाधाओं का उपयोग करते हैं ताकि सामान्य-मोड ग्राउंड उतार-चढ़ाव को समाप्त किया जा सके, जिससे बैकप्लेन बस संचार गति को बदले बिना सीरियल डेटा फ्रेम ट्रांसमिशन सुरक्षित रहता है।
अक्सर पूछे जाने वाले प्रश्न
Q: +24 VDC पावर सप्लाई इनपुट के लिए निरंतर विद्युत सीमाएं क्या हैं?
A: मॉड्यूल एक नाममात्र +24 VDC सप्लाई स्वीकार करता है, लेकिन 18 VDC न्यूनतम से 32 VDC अधिकतम के पूर्ण परिचालन इनपुट विंडो के भीतर तार्किक और डिस्प्ले निष्पादन बनाए रखने के लिए डिज़ाइन किया गया है।
Q: रेसिस्टिव टचस्क्रीन निर्माण रासायनिक संपर्क और वॉशडाउन के प्रति कैसे प्रतिक्रिया करता है?
A: फ्रंट पैनल IP66 इनग्रेशन प्रोटेक्शन रेटिंग प्राप्त करता है, जो जल जेट प्रवेश और धूल के घुसपैठ को रोकता है। बाहरी रेसिस्टिव मैट्रिक्स सील किए गए एनक्लोजर कट-आउट में स्थापित होने पर सामान्य औद्योगिक सॉल्वेंट्स का प्रतिरोध करता है।
Q: क्या एकीकृत USB 2.0 इंटरफ़ेस भारी बाहरी हार्डवेयर एक्सेसरीज़ के लिए उपयुक्त है?
A: नहीं। आंतरिक करंट लिमिटिंग सर्किट USB 2.0 इंटरफ़ेस आउटपुट को अधिकतम 200 mA आवंटन तक सीमित करता है। उच्च लोड वाले पेरिफेरल एक्सेसरीज़ कनेक्ट करने से पोर्ट ओवरकरंट फॉल्ट स्थिति उत्पन्न होगी।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
पैनल कट-आउट निष्पादन: माउंटिंग प्लेन को निर्दिष्ट 262 मिमी x 209 मिमी कट-आउट आयामों के अनुसार तैयार करें। सुनिश्चित करें कि सतह भौतिक बुर्र से मुक्त हो ताकि फ्रंट IP66 सील समान गास्केट संपीड़न प्राप्त कर सके।
-
VESA 75 x 75 फिक्सेशन: जब सीधे पैनल माउंटिंग लेआउट से बचना हो, तो मानक यांत्रिक बोल्ट के साथ एकीकृत रियर VESA 75 x 75 पैटर्न का उपयोग करें। आंतरिक इलेक्ट्रॉनिक बोर्डों के संपर्क से बचने के लिए गहराई की सीमाओं का पालन करें।
-
शील्डेड RJ45 ग्राउंडिंग: 10/100 बेस-टी ईथरनेट इंटरफ़ेस के लिए शील्डेड RJ45 कनेक्टर असेंबली आवश्यक है। केबल शील्ड निरंतर होना चाहिए और उच्च-आवृत्ति EMI को दबाने के लिए चेसिस ग्राउंड फ्रेम से जुड़ा होना चाहिए।
-
थर्मल डिसिपेशन मार्जिन: कैबिनेट एनक्लोजर के अंदर IP20 रियर हाउसिंग के चारों ओर पर्याप्त ऊर्ध्वाधर रिक्ति बनाए रखें ताकि -10 से +60 डिग्री सेल्सियस के परिवेशीय सीमा के भीतर मुक्त संवहन वायु प्रवाह हो सके।
