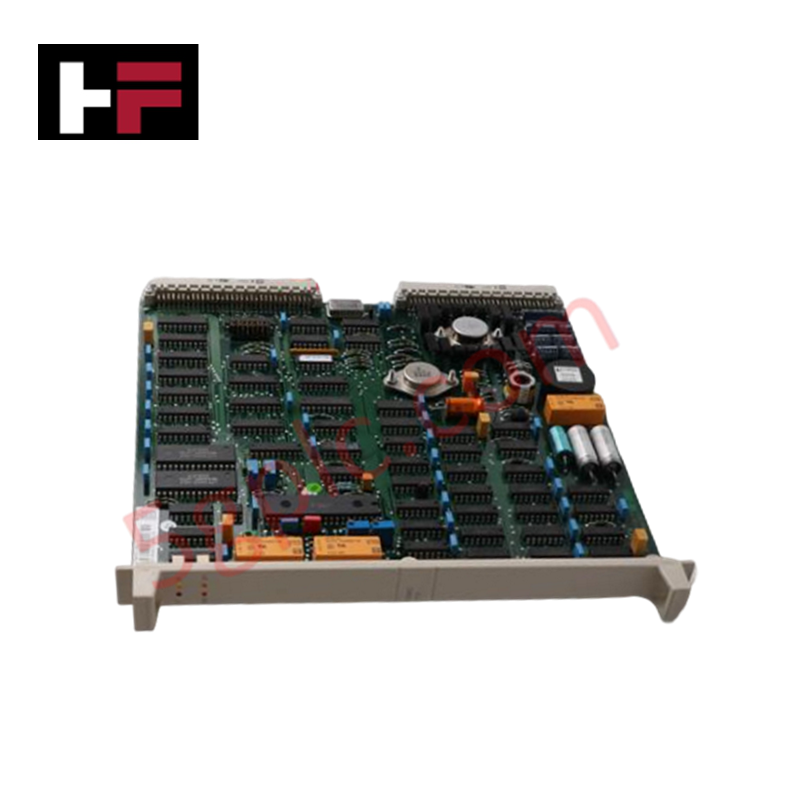

एबीबी DSMB 114 57360001-MG एक्सचेंज मेमोरी बोर्ड

औद्योगिक नियंत्रण नोड्स में उच्च गति डाटाग्राम स्टेजिंग और अस्थायी रजिस्टर प्रतिकृति के लिए कॉन्फ़िगर किया गया, ABB 57360001-MG (DSMB 114 एक्सचेंज मेमोरी बोर्ड) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह असेंबली एक सीधे बैकप्लेन-मैप्ड मेमोरी रिपॉजिटरी के रूप में कार्य करती है, जो सक्रिय एप्लिकेशन लॉजिक एरे, सिस्टम पैरामीटर कॉन्फ़िगरेशन, और स्थानीयकृत प्रोसेसर आर्किटेक्चर में लेन-देन बफर रजिस्टर को सिंक्रनाइज़ करती है।

हार्डवेयर विनिर्देश

बैकप्लेन बस संचार गति और फर्मवेयर फ्लैश संगतता

ABB DSMB 114 57360001-MG के एक्सेस साइकल और इंटरफेस मध्यस्थता टाइमिंग पैरामीटर मास्टर बैकप्लेन बस संचार गति द्वारा निर्धारित हार्डवेयर प्रतिबंधों के साथ सिंक्रोनस बने रहने के लिए समायोजित किए गए हैं। जब होस्ट कंट्रोलर प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क के माध्यम से निष्पादन ब्लॉक या रियल-टाइम डायग्नोस्टिक पैकेट वितरित करता है, तो सर्किट कार्ड स्थानीय एक्सेस पथों का मध्यस्थता करता है ताकि डेटा टकराव या बस साइकल विलंब विस्तार को समाप्त किया जा सके। हार्डवेयर संशोधनों या संरचनात्मक I/O घनत्व स्केलिंग रूटीन के दौरान, ऑनबोर्ड मेमोरी आवंटन तालिकाओं को मास्टर CPU प्रोसेसिंग ब्लॉक के खिलाफ सख्ती से क्रॉस-रेफरेंस किया जाना चाहिए ताकि पूर्ण फर्मवेयर फ्लैश संगतता सुनिश्चित हो सके।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या DSMB 114 मेमोरी कार्ड को कंट्रोल चेसिस बैकप्लेन पावर चालू रहते हुए हटाया या बदला जा सकता है?

उत्तर: नहीं। इस मॉड्यूल पर हॉट-स्वैपिंग सख्त मना है। जब बैकप्लेन बस चालू हो, तब कार्ड निकालने या लगाने से पता लाइन फ्लोटिंग स्थिति, रन-टाइम रजिस्टर मैप्स में गंभीर डेटा भ्रष्टाचार, स्थानीय घटक विफलता, या तत्काल मास्टर कंट्रोलर फॉल्ट ट्रिप हो सकते हैं।

प्रश्न: फील्ड रिप्लेसमेंट के दौरान फर्मवेयर फ्लैश संगतता लॉक को साफ़ करने के लिए क्या कदम आवश्यक है?

उत्तर: एक्सचेंज मॉड्यूल तैनात करते समय, हार्डवेयर पैरामीटर और सिस्टम सॉफ़्टवेयर बिल्ड को कॉन्फ़िगरेशन टूलसेट के माध्यम से अपडेट किया जाना चाहिए। असंगत संशोधन बेसलाइन स्थानीयकृत प्रोसेसर सबसिस्टम में एक प्रारंभिक रोक कोड को फ्लैग करेगी, जिससे बूट प्रोफ़ाइल अवरुद्ध हो जाएगी।

फील्ड इंस्टॉलेशन दिशानिर्देश

1. इलेक्ट्रोस्टैटिक डिस्चार्ज सावधानियां: सेवा कर्मियों को बिना ढके सर्किट घटकों को निकालने या संभालने से पहले सही फिट और ग्राउंडेड इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) कलाई पट्टा पहनना चाहिए ताकि छिपे हुए ट्रेस क्षरण से बचा जा सके।
2. चेसिस संरेखण: कार्ड की सीमाओं को कंट्रोलर रैक के अंदर निर्दिष्ट भौतिक स्लॉट रेल के साथ संरेखित करें। मॉड्यूल को समान रूप से मार्गदर्शित करें जब तक कि पीछे के पिन कनेक्टर बैकप्लेन सॉकेट में सुरक्षित रूप से जुड़ न जाएं, फिर सभी चेसिस रिटेंशन हार्डवेयर को कस दें।
3. डेटा पथ पृथक्करण नियम: सुनिश्चित करें कि सभी स्थानीयकृत फील्ड नेटवर्क केबल और प्रोसेसिंग बस लाइनें अलग-अलग निम्न-वोल्टेज वायरवे में चल रही हों। विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए तीन-फेज AC वितरण तारों या उच्च प्रेरक मोटर स्टार्टर से कम से कम 100 मिमी की भौतिक दूरी बनाए रखें।
4. कैबिनेट वातावरण प्रबंधन: सुनिश्चित करें कि होस्टिंग एनक्लोजर कूलिंग सिस्टम स्थानीय परिवेश मानों को 0 से +55 डिग्री सेल्सियस के विनिर्देश सीमा के भीतर रखता है, पूरी तरह से चालक कण प्रदूषण और संक्षारक रासायनिक संघनन से मुक्त।
