उत्पाद विवरण

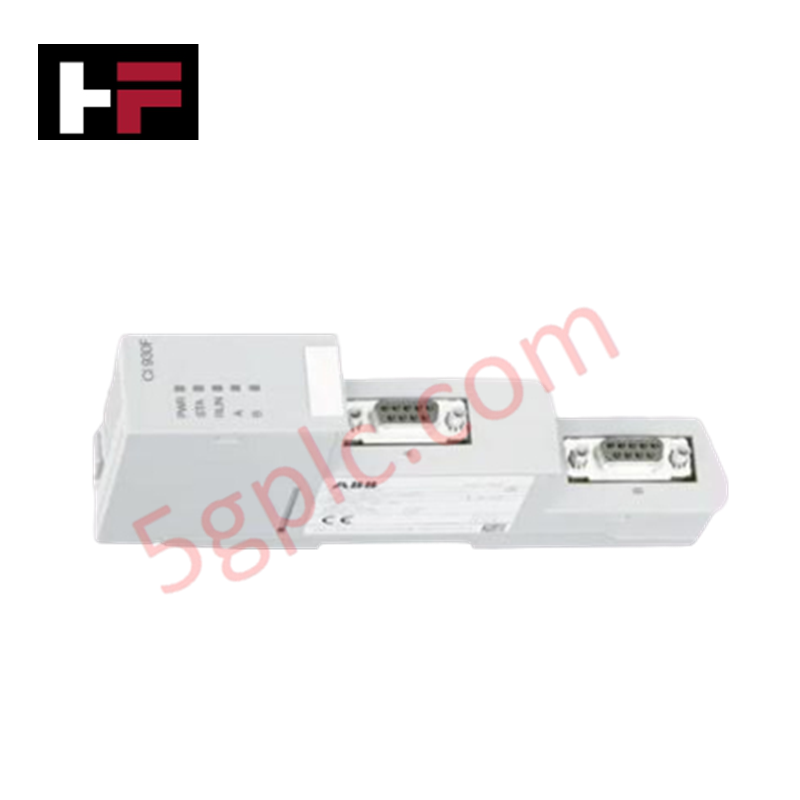

ABB CI 930F 3BDH001010R0002, जिसे CI 930F कम्युनिकेशन इंटरफेस के रूप में भी सूचीबद्ध किया गया है, ABB Freelance AC 900F ऑटोमेशन प्लेटफॉर्म्स में PROFIBUS DP मास्टर फील्डबस कम्युनिकेशन के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | CI 930F 3BDH001010R0002 |
| ब्रांड | ABB |
| उत्पत्ति | स्टैंडर्ड ABB निर्माण |
| वजन | 0.115 किग्रा |
| आयाम | 28 मिमी x 85 मिमी x 152 मिमी |
| ऑपरेटिंग तापमान | -20 से +60 डिग्री सेल्सियस (स्टैंडर्ड इंडस्ट्रियल रेंज) |
| पावर खपत | 1.8 W (24 VDC CPU मॉड्यूल टर्मिनल के माध्यम से 80 mA सामान्य) |
| कम्युनिकेशन प्रोटोकॉल | PROFIBUS DP मास्टर |
| ट्रांसमिशन स्पीड | 9.6 kBit/s से 12 MBit/s |
| फिजिकल इंटरफेस | दो 9-पिन D-Sub फीमेल कनेक्टर्स |
| रेडंडेंसी सपोर्ट | लाइन रेडंडेंसी समर्थित |
| हॉट-स्वैप क्षमता | समर्थित |
Profinet / EtherNet/IP निर्धारक नेटवर्क और बैकप्लेन कम्युनिकेशन वेग
CI 930F इंटरफेस PROFIBUS DP और उच्च स्तरीय ऑटोमेशन नेटवर्क्स के बीच निर्धारक डेटा विनिमय को सक्षम बनाता है, जो 12 MBit/s तक की ट्रांसमिशन स्पीड पर चक्रीय सिग्नल सिंक बनाए रखता है। बैकप्लेन बस कम्युनिकेशन वेग स्थानीय CPU मॉड्यूल और फील्ड स्लेव्स के बीच तेज डेटा आदान-प्रदान की अनुमति देता है। एकीकृत फर्मवेयर फ्लैश संगतता निर्बाध नोड कॉन्फ़िगरेशन, लाइन रेडंडेंसी प्रबंधन, और ऑनलाइन डायग्नोस्टिक्स सुनिश्चित करती है, जो जुड़े सबरैक बैकप्लेन पर बिना प्रोसेसर स्कैन चक्रों को बाधित किए काम करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या CI 930F कम्युनिकेशन मॉड्यूल सक्रिय सिस्टम संचालन के दौरान हॉट-स्वैप किया जा सकता है?
उत्तर: हाँ, CI 930F हार्डवेयर हॉट-स्वैपिंग का समर्थन करता है, जिससे मॉड्यूल को बदला जा सकता है जबकि बाकी कंट्रोलर बैकप्लेन घटक चालू रहते हैं।
प्रश्न: सहायक ऑपरेटिंग पावर CI 930F कार्ड को कैसे प्रदान की जाती है?
उत्तर: पावर सीधे आंतरिक बैकप्लेन कनेक्शन के माध्यम से होस्ट CPU मॉड्यूल के 24 VDC सप्लाई टर्मिनल से ली जाती है, जो सामान्यतः 80 mA (1.8 W पावर डिसिपेशन) का लोड खींचती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- पावर चालू करने से पहले बेस CPU या सबरैक असेंबली को कंट्रोल पैनल अर्थ रेल से कम-इम्पीडेंस कंडक्टर के माध्यम से ग्राउंड करें।
- स्टैंडर्ड 9-पिन D-Sub बस कनेक्टर्स को उनके इंटीग्रेटेड लॉकिंग स्क्रू से फ्रंट पोर्ट्स पर सुरक्षित करें ताकि शील्ड निरंतरता बनी रहे।
- PROFIBUS नेटवर्क सेगमेंट के भौतिक एंड नोड्स पर उचित लाइन टर्मिनेशन रेसिस्टर्स बनाए रखें ताकि सिग्नल रिफ्लेक्शंस से बचा जा सके।
- सख्त केबल रूटिंग पृथक्करण का पालन करें, PROFIBUS सिग्नल केबल्स को उच्च-वोल्टेज AC पावर वायरिंग और ड्राइव आउटपुट से अलग रखें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
