उत्पाद विवरण

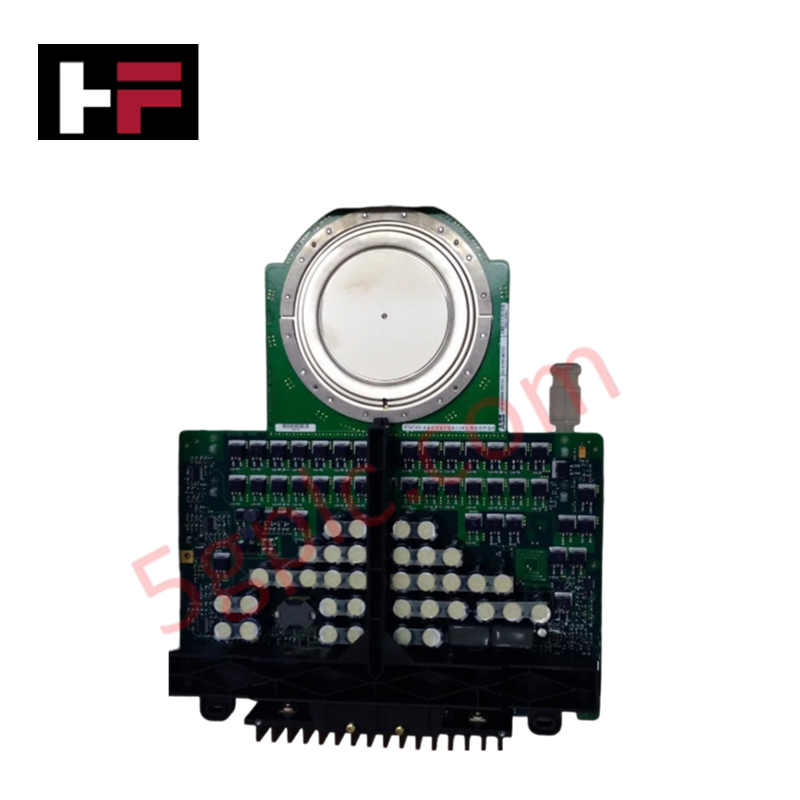

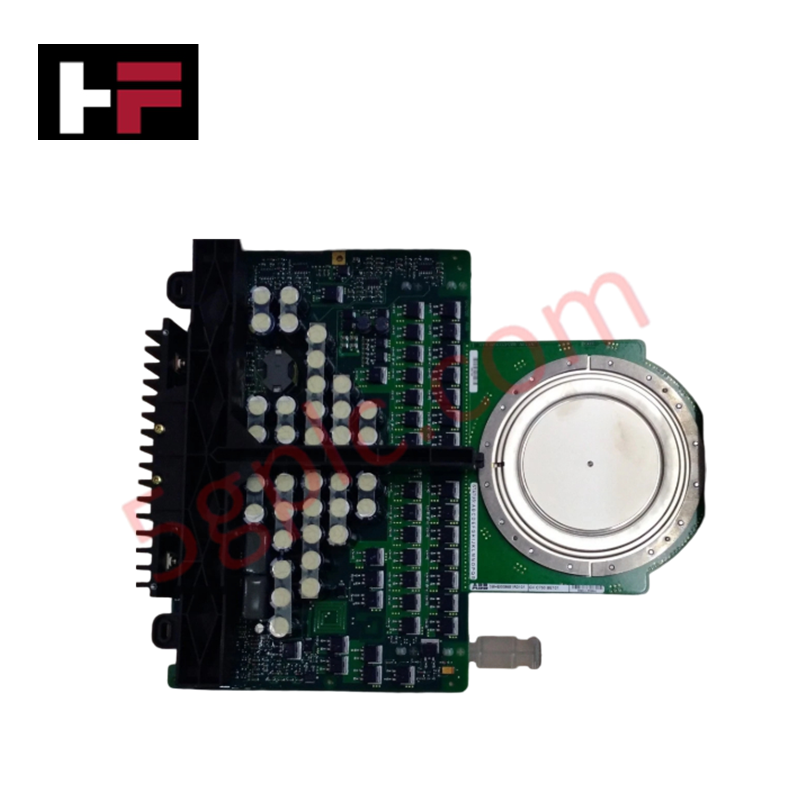

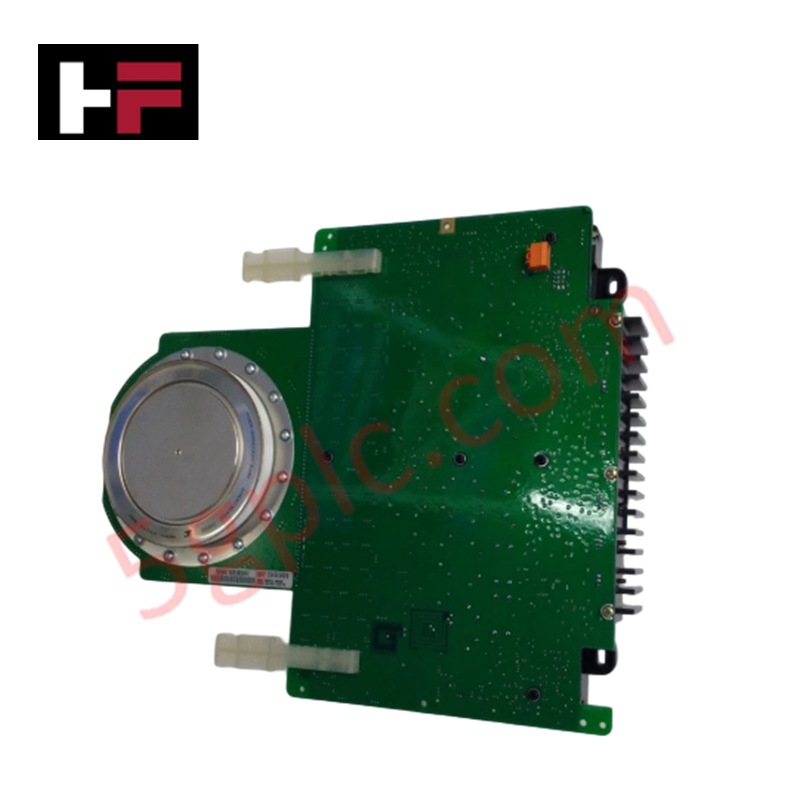

ABB 3BHE009681R0101, जिसे 5SHY3545L0009 IGCT मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, ड्राइव इन्वर्टर नेटवर्क में स्नब्बरलेस उच्च-शक्ति कम्यूटेशन के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह यूनिट उच्च-गति विद्युत स्विचिंग अनुक्रमों को सीधे सेमीकंडक्टर गेट नियंत्रण के माध्यम से निष्पादित करने के लिए 3BHB013085R0001 गेट यूनिट और GVC750BE101 नियंत्रण प्लेटफ़ॉर्म को एकीकृत करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 3BHE009681R0101 |
| ब्रांड | ABB |
| प्रकार नामांकन / बेस मॉडल | 5SHY3545L0009 |
| संबंधित घटक आईडी | 3BHB013085R0001 / GVC750BE101 |
| उत्पत्ति | ABB मानक आपूर्ति |
| कम्यूटेशन प्रोफ़ाइल | स्नब्बरलेस टर्न-ऑफ क्षमता |
| आयाम | 120 x 80 x 247 मिमी |
| वजन | 3.4 किग्रा |
| ऑपरेटिंग तापमान | मानक औद्योगिक सीमा (सिस्टम हाउसिंग सीमाओं का संदर्भ लें) |
| पावर खपत | सक्रिय गेटिंग आवृत्ति और लोड पर निर्भर |
प्रोफिनेट और ईथरनेट/IP निर्धारक नेटवर्क संरेखण
एकीकृत गेट-कम्यूटेड सेमीकंडक्टर की टाइमिंग प्रतिक्रिया को होस्ट ड्राइव के बैकप्लेन बस संचार गति के साथ माइक्रोसेकंड सिंक्रनाइज़ेशन की आवश्यकता होती है। स्नब्बरलेस टर्न-ऑफ रूटीन के निष्पादन को सुनिश्चित करने के लिए, नियंत्रण इंटरफ़ेस उच्च I/O घनत्व स्केलिंग प्रोफाइल से मेल खाता है। जुड़े नियंत्रण स्टैक में फर्मवेयर फ्लैश संगतता यह सुनिश्चित करती है कि गेटिंग सिग्नल निर्धारक नेटवर्क पर पैकेट जिटर के बिना प्रसारित हों, जिससे भारी कंडक्शन चक्रों के दौरान फेज असंतुलन से बचा जा सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 5SHY3545L0009 IGCT मॉड्यूल को सक्रिय सिस्टम संचालन के दौरान हॉट-स्वैप किया जा सकता है?
उत्तर: नहीं। इस मॉड्यूल का हॉट-स्वैप करना पूरी तरह से निषिद्ध है। मुख्य डीसी लिंक और सभी सहायक गेटिंग पावर रेल्स को पूरी तरह से अलग और निर्वहन की पुष्टि की जानी चाहिए ताकि आर्क फ्लैश या टर्मिनल विनाश से बचा जा सके।
प्रश्न: स्नब्बरलेस टर्न-ऑफ डिज़ाइन का भौतिक लाभ क्या है?
उत्तर: स्नब्बरलेस कॉन्फ़िगरेशन उच्च करंट सीमाओं पर सीधे सर्किट टर्न-ऑफ की अनुमति देता है बिना बाहरी पैसिव सुरक्षा नेटवर्क की आवश्यकता के, जिससे कनवर्टर एनक्लोजर के अंदर संरचनात्मक आयतन कम होता है।
प्रश्न: गेट बोर्ड को कमांड कैसे भेजे जाते हैं?
उत्तर: फायरिंग और स्थिति कमांड ऑप्टिकल फाइबर इंटरफेस के माध्यम से ड्राइवर बोर्ड से जुड़े होते हैं ताकि उच्च विद्युतचुंबकीय शोर पृथक्करण सुनिश्चित किया जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- कैलिब्रेटेड क्लैंपिंग इंस्टॉलेशन: मॉड्यूल को निर्दिष्ट प्रेस फ्रेम के भीतर माउंट करें। सही विद्युत संपर्क और थर्मल डिसिपेशन बनाए रखने के लिए फैक्ट्री-निर्दिष्ट यांत्रिक बल का सटीक अनुप्रयोग सुनिश्चित करें।
- फाइबर ऑप्टिक सिग्नल पृथक्करण: सभी ऑप्टिकल नियंत्रण पथों को पृथक चैनलों के माध्यम से मार्गदर्शित करें। सिग्नल क्षय या भौतिक फाइबर टूटने से बचने के लिए न्यूनतम मोड़ त्रिज्या विनिर्देशों का पालन करें।
- हीटसिंक सतह तैयारी: सुनिश्चित करें कि सभी कूलिंग ब्लॉक संपर्क तल साफ, समतल और ऑक्सीकरण मुक्त हों। यांत्रिक संपीड़न से पहले अनुशंसित थर्मल इंटरफेस सामग्री की समान परत लगाएं।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
