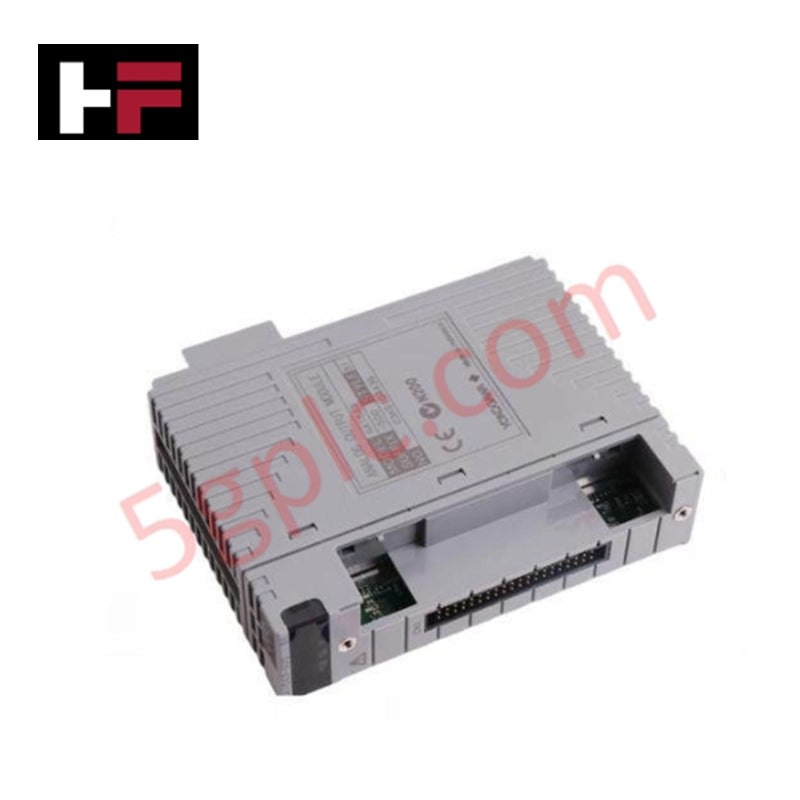

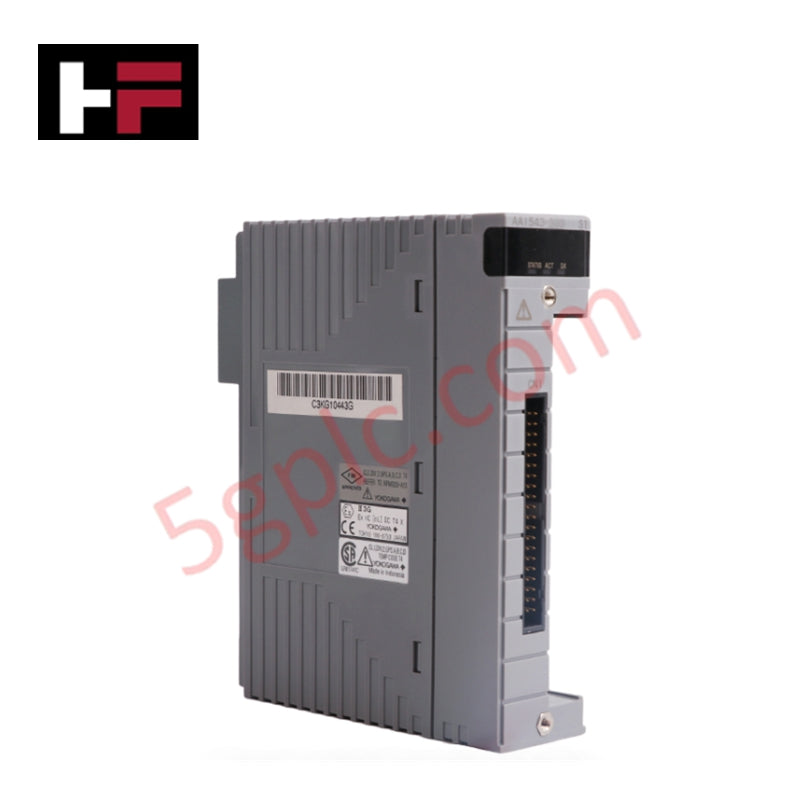

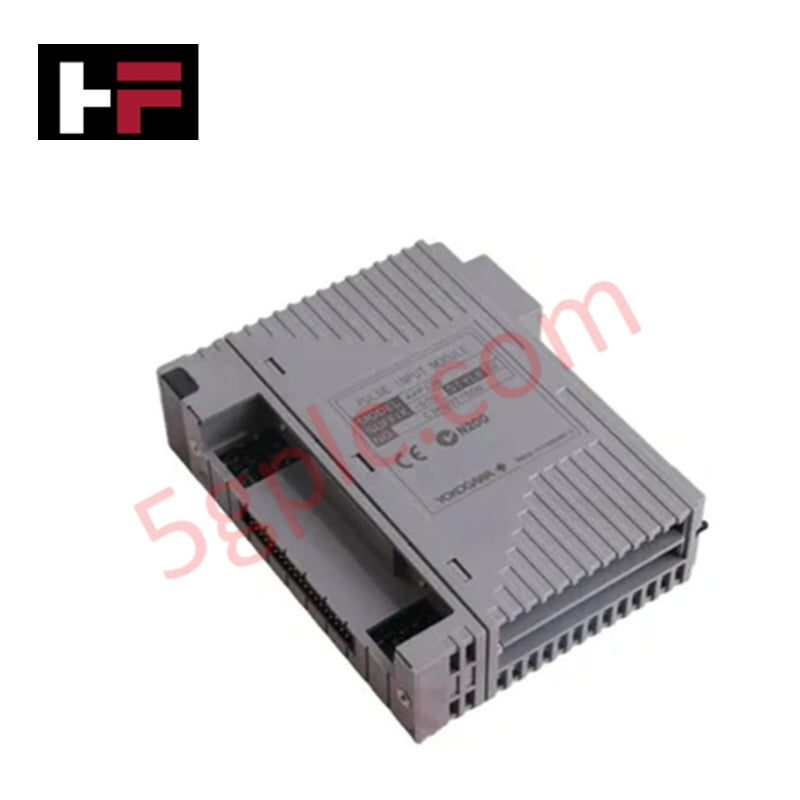

AAI543-H60/K4A00 | Yokogawa पृथक 16-चैनल HART एनालॉग आउटपुट मॉड्यूल

तकनीकी अवलोकन

 AAI543-H60/K4A00 योकोगावा CENTUM VP वितरित नियंत्रण प्रणाली के लिए डिज़ाइन किया गया एक उच्च-घनत्व करंट आउटपुट मॉड्यूल है। यह मॉड्यूल 16 पृथक चैनल प्रदान करता है जो 4 से 20 mA फील्ड डिवाइस जैसे नियंत्रण वाल्व पोजीशनर और एक्ट्यूएटर्स को संचालित करते हैं। इस विशिष्ट संशोधन का एक मुख्य लाभ इसका डुअल-रेडंडेंट कॉन्फ़िगरेशन में तेज स्विच-ओवर प्रतिक्रिया का समर्थन है, जो उच्च उपलब्धता वाली प्रक्रिया वातावरण में शून्य विलंब संक्रमण सुनिश्चित करता है।

एकीकृत HART डिजिटल संचार के साथ,  AAI543-H60/K4A00 रखरखाव टीमों को बुद्धिमान फील्ड उपकरणों का दूरस्थ निदान और विन्यास करने की अनुमति देता है। आउटपुट सर्किट और सिस्टम लॉजिक के बीच 1500 V AC पृथक्करण बाधा विद्युत सर्ज और ग्राउंड लूप्स के खिलाफ उत्कृष्ट सुरक्षा प्रदान करती है।

विस्तृत विनिर्देश

• मॉडल पहचान: AAI543-H60/K4A00

• आउटपुट प्रकार: 16-चैनल पृथक करंट आउटपुट

• सिग्नल रेंज: 4 से 20 mA DC

• डिजिटल प्रोटोकॉल: HART संचार संगत

• प्रतिक्रिया गति: मानक और तेज स्विच-ओवर (रेडंडेंट मोड) का समर्थन करता है

• आउटपुट सटीकता: ±48 µA (सटीक लूप नियंत्रण)

• डेटा अपडेट अवधि: 10 ms

• अधिकतम लोड प्रतिरोध: 0 से 750 Ω

• सर्किट-ओपन डिटेक्शन: 0.65 mA से कम करंट पर सक्रिय होता है

• पृथक्करण रेटिंग: 1500 V AC (1 मिनट अवधि, आउटपुट-से-सिस्टम)

• तापमान स्थिरता: ±16 µA प्रति 10 °C उतार-चढ़ाव

• पावर आवश्यकताएँ: 5 V DC पर 230 mA / 24 V DC पर 540 mA

• कनेक्शन इंटरफ़ेस: प्रेशर क्लैंप टर्मिनल, MIL कनेक्टर, या KS1 केबल

• मॉड्यूल वजन: 0.4 किग्रा

त्रुटि पहचान और पुनरावृत्ति

 AAI543-H60/K4A00 महत्वपूर्ण नियंत्रण लूप्स के लिए विशेष रूप से निर्मित है। इसमें उन्नत सर्किट-ओपन डिटेक्शन है, जो सिस्टम को तुरंत सूचित करता है यदि कोई फील्ड वायर डिस्कनेक्ट हो जाए या कॉइल फेल हो जाए। पुनरावृत्ति सेटअप में, मॉड्यूल की "तेज स्विच-ओवर" क्षमता सुनिश्चित करती है कि यदि प्राथमिक मॉड्यूल में आंतरिक दोष आता है, तो स्टैंडबाय मॉड्यूल 4-20 mA सिग्नल आउटपुट को निर्बाध रूप से संभाल लेता है, जिससे प्रक्रिया में व्यवधान नहीं होता।

अक्सर पूछे जाने वाले प्रश्न

• H50 और H60 संस्करणों में क्या अंतर है?

  H60 संस्करण आमतौर पर उन्नत पुनरावृत्ति सुविधाओं और तेज स्विच-ओवर प्रतिक्रिया समय का समर्थन करता है, जो अधिक आधुनिक उच्च-गति नियंत्रण रणनीतियों के लिए आवश्यक हैं।

• K4A00 कोड टर्मिनल ब्लॉक को संदर्भित करता है क्या?

  हाँ, यह प्रत्यय मॉड्यूल के साथ फील्ड वायरिंग के लिए विशिष्ट टर्मिनल कॉन्फ़िगरेशन या सहायक किट को दर्शाता है।

• क्या यह मॉड्यूल उच्च-इम्पीडेंस लोड चला सकता है?

  हाँ, यह 750 Ω तक के अनुमत लोड प्रतिरोध का समर्थन करता है, जो मानक 600 Ω मॉड्यूल की तुलना में लंबी केबल दूरी के लिए अधिक क्षमता प्रदान करता है।
