उत्पाद विवरण

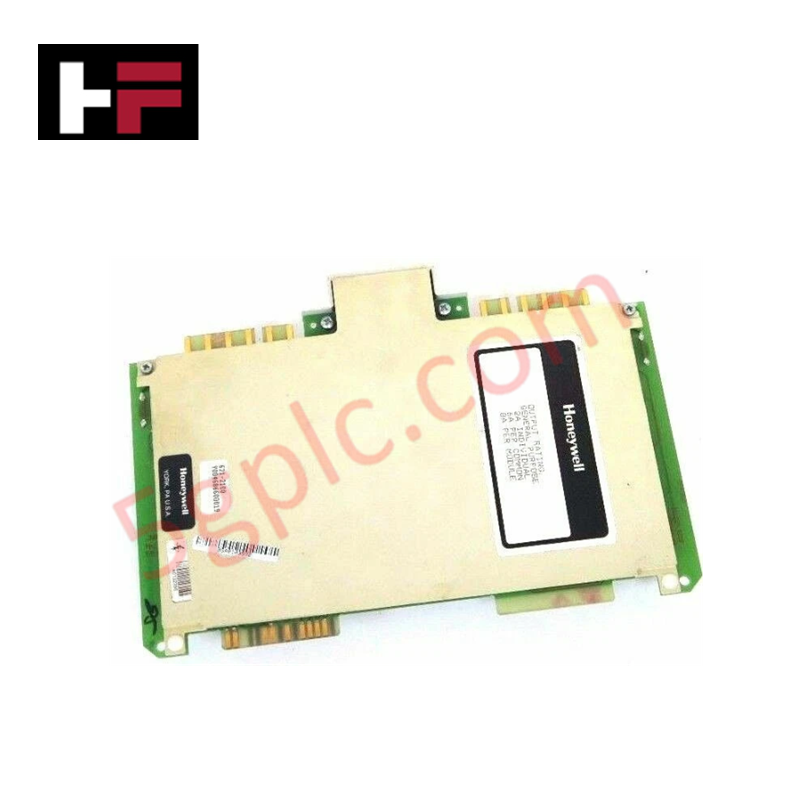

IPC 620 नियंत्रण प्लेटफार्मों में डिस्क्रीट लोड स्विचिंग के लिए कॉन्फ़िगर किया गया, Honeywell 621-2100 (621-2100 डिजिटल आउटपुट मॉड्यूल) आठ 115 VAC आउटपुट चैनलों के लिए सीधे विद्युत निष्पादन प्रदान करता है। हार्डवेयर CPU-जनित लॉजिक सिग्नलों और फील्ड-साइड AC एक्ट्यूएटर्स के बीच एक इंटरफ़ेस के रूप में कार्य करता है, प्रोग्राम किए गए निर्देश सेट के आधार पर जुड़े उपकरणों को पावर वितरण का प्रबंधन करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 621-2100 |
| ब्रांड | Honeywell |
| उत्पत्ति | निर्दिष्ट नहीं |
| वजन | 0.68 किग्रा |
| आउटपुट पॉइंट्स | 8 |
| आउटपुट वोल्टेज | 115 VAC |
| फ्रीक्वेंसी | 50 / 60 हर्ट्ज़ |
चैनल-से-चैनल पृथक्करण और लूप अखंडता
621-2100 मॉड्यूल में आंतरिक पृथक्करण बाधाएं शामिल हैं जो फील्ड-साइड AC लोड सर्किट और मॉड्यूल लॉजिक बैकप्लेन के बीच विद्युत शोर के प्रसार को रोकती हैं। यह डिज़ाइन उच्च-आवृत्ति स्विचिंग संचालन के दौरान कॉमन-मोड हस्तक्षेप के प्रभाव को सीमित करके सिग्नल अखंडता को बनाए रखता है। निर्दिष्ट प्रदर्शन बनाए रखने के लिए, आउटपुट सर्किट्री को असाइन किए गए लोड्स के बीच सुसंगत फेज़ संदर्भ की आवश्यकता होती है, और उपयोगकर्ताओं को यह सुनिश्चित करना चाहिए कि लोड इनरश करंट मॉड्यूल की थर्मल स्विचिंग क्षमता के भीतर रहे ताकि सेमीकंडक्टर या रिले आउटपुट तत्वों के समयपूर्व क्षरण से बचा जा सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह मॉड्यूल सोलिनॉइड या मोटर स्टार्टर जैसे प्रेरक लोड को ड्राइव कर सकता है?
उत्तर: हाँ, बशर्ते कि लोड के पार बाहरी दबाव घटक (जैसे MOVs या RC स्नब्बर सर्किट) लगाए गए हों ताकि AC आउटपुट स्थिति के संक्रमण के दौरान उत्पन्न बैक-EMF ऊर्जा को नष्ट किया जा सके।
प्रश्न: क्या यह मॉड्यूल रैक चालू रहते हुए हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: नहीं। 621-2100 को चालू रैक में डालना या निकालना नहीं चाहिए। मॉड्यूल के कनेक्टर पिनों पर आर्किंग से बचने के लिए पावर को बैकप्लेन और फील्ड टर्मिनल स्ट्रिप्स से अलग करना आवश्यक है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- पावर पृथक्करण: स्थापना शुरू करने से पहले सभी आने वाले 115 VAC पावर और रैक बैकप्लेन पावर को निष्क्रिय करें।
- माउंटिंग: मॉड्यूल को निर्दिष्ट रैक स्लॉट के साथ संरेखित करें। अस्थायी विद्युत कनेक्शनों से बचने के लिए बैकप्लेन कनेक्टर को पूरी तरह से बैठाएं।
- वायरिंग पृथक्करण: उच्च-वोल्टेज AC आउटपुट कंडक्टर्स को समर्पित वायरवे के माध्यम से मार्गदर्शित करें, EMI कपलिंग को कम करने के लिए कम-वोल्टेज लॉजिक या एनालॉग सिग्नल केबल से भौतिक पृथक्करण बनाए रखें।
- शील्डिंग और ग्राउंडिंग: मॉड्यूल के चेसिस ग्राउंड टर्मिनल को कम-इम्पीडेंस अर्थ ग्राउंड से जोड़ें ताकि आंतरिक पृथक्करण की प्रभावशीलता बनी रहे और अस्थायी वोल्टेज स्पाइक्स से सुरक्षा हो सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
