उत्पाद विवरण

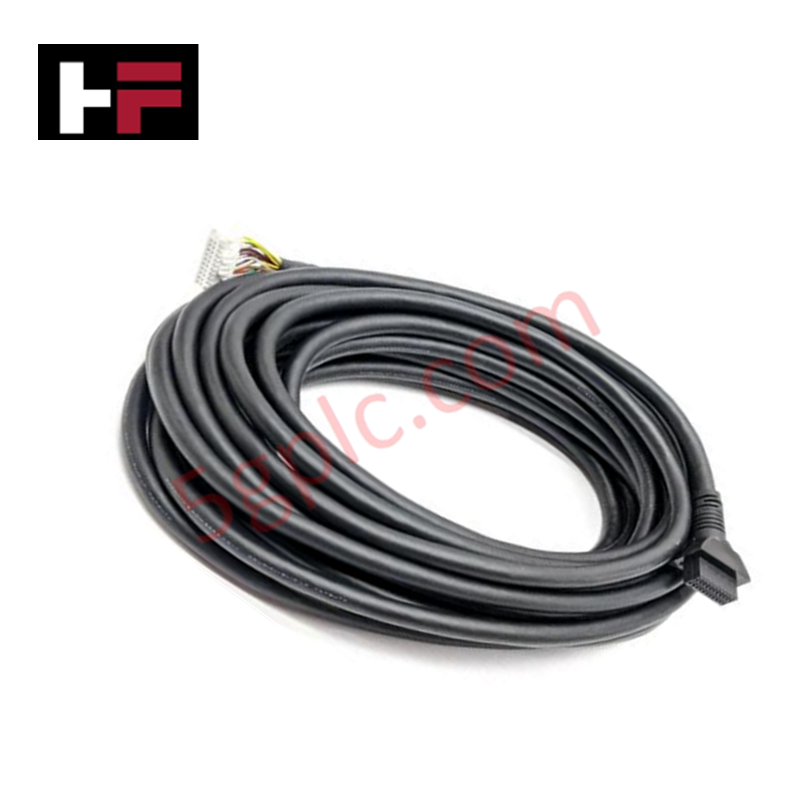

Honeywell TDC 3000 और Experion PKS आर्किटेक्चर में इनपुट/आउटपुट प्रोसेसर (IOPs) और फील्ड टर्मिनल असेंबलीज़ (FTAs) के बीच उच्च गति सिग्नल रूटिंग के लिए कॉन्फ़िगर किया गया, Honeywell 51196074-100 (51196074-100 शील्डेड I/O लिंक केबल असेंबली) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 51196074-100 |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | 1.8 किग्रा |
| आयाम | केबल लंबाई: 30.48 मी (100 फीट) |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| पावर खपत | निष्क्रिय घटक (300 V, 5 A रेटेड) |
| केबल प्रकार | शील्डेड मल्टी-कोर I/O लिंक केबल |
| कनेक्टर प्रकार | FTAs और IOPs के लिए Honeywell के स्वामित्व वाले कनेक्टर |
| वोल्टेज रेटिंग | 300 V |
| करंट रेटिंग | 5 A तक |
| शील्डिंग | उच्च टिकाऊ इन्सुलेशन के साथ पूर्ण EMI सुरक्षा |
| स्टोरेज तापमान | -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
चैनल पृथक्करण और HART लूप प्रोटोकॉल इंटरऑपरेबिलिटी
Honeywell 51196074-100 केबल असेंबली में 30.48 मीटर लंबाई पर पूर्ण विद्युतचुंबकीय हस्तक्षेप शील्डिंग शामिल है ताकि रिमोट फील्ड टर्मिनेशन बसों में चैनल पृथक्करण सुरक्षित रहे। जब फील्ड टर्मिनेशन यूनिट्स को जोड़ा जाता है जो 4-20 mA HART लूप प्रोटोकॉल सिग्नलिंग सिस्टम I/O प्रोसेसर को भेजते हैं, तो मल्टी-कोर शील्डिंग संरचना कैपेसिटिव कपलिंग और कॉमन-मोड शोर प्रसार को कम करती है, जिससे लूप सिग्नल की क्षीणता और कैबिनेट रन में संचार पुनः प्रयासों से बचाव होता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 51196074-100 केबल पर स्वामित्व वाले कनेक्टर को फील्ड में संशोधित किया जा सकता है?
उत्तर: नहीं, स्वामित्व वाले कनेक्टर फैक्ट्री-मोल्डेड और पिन-टर्मिनेटेड होते हैं ताकि निर्दिष्ट वोल्टेज पृथक्करण रेटिंग और शील्डिंग निरंतरता बनी रहे।
प्रश्न: इस केबल को वर्टिकल कैबिनेट डक्ट्स के माध्यम से रूट करते समय क्या सावधानियां बरतनी चाहिए?
उत्तर: वर्टिकल केबल ड्रॉप्स में अंत कनेक्टर पर यांत्रिक तनाव से बचने के लिए निर्दिष्ट अंतराल पर स्ट्रेन रिलीफ क्लैंपिंग आवश्यक है और बाहरी केबल व्यास के 10 गुना न्यूनतम मोड़ त्रिज्या बनाए रखनी चाहिए।
फील्ड इंस्टॉलेशन दिशानिर्देश
- इंस्टॉलेशन से पहले केबल शीथ और अंत कनेक्टर में पिन विकृति या दरार के लिए निरीक्षण करें।
- 30.48 मीटर केबल को बिना मोड़े अनरोल करें ताकि वायर डक्ट्स के माध्यम से रूटिंग के दौरान आंतरिक कोर पर तनाव न पड़े।
- स्वामित्व वाले कनेक्टर को IOP और FTA हेडर में पूरी तरह से डालें और विद्युत संपर्क सुरक्षित करने के लिए रिटेंशन लैच को संलग्न करें।
- सुनिश्चित करें कि केबल ड्रेन शील्ड सिस्टम प्रोटेक्टिव अर्थ बस बार से कैबिनेट प्रवेश बिंदु पर जुड़ा हो।
- नियंत्रण एनक्लोजर के अंदर I/O लिंक केबल रन और उच्च-वोल्टेज AC पावर वायरिंग के बीच भौतिक पृथक्करण बनाए रखें।
