उत्पाद विवरण

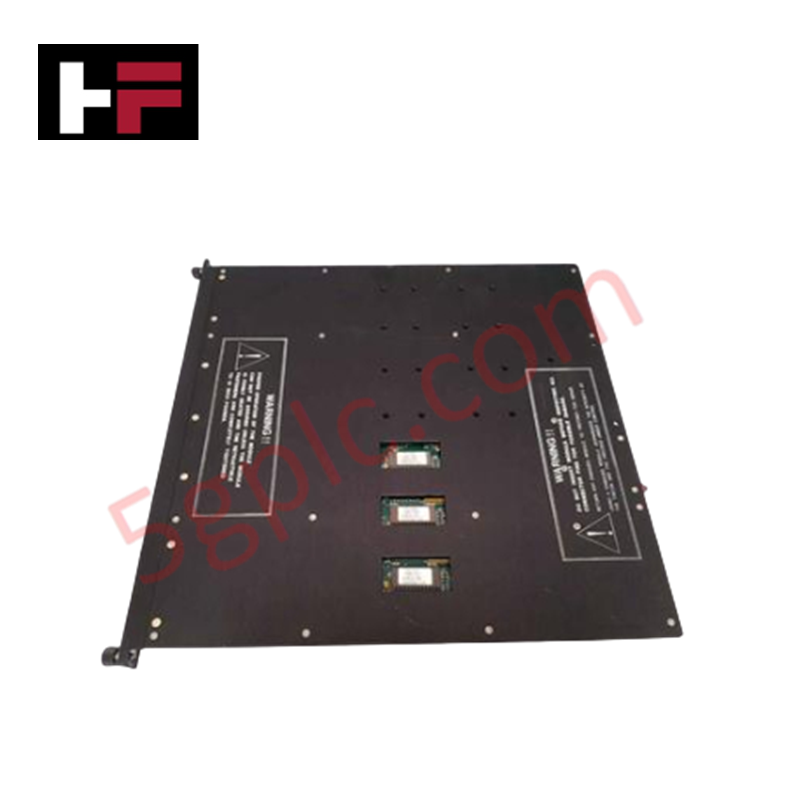

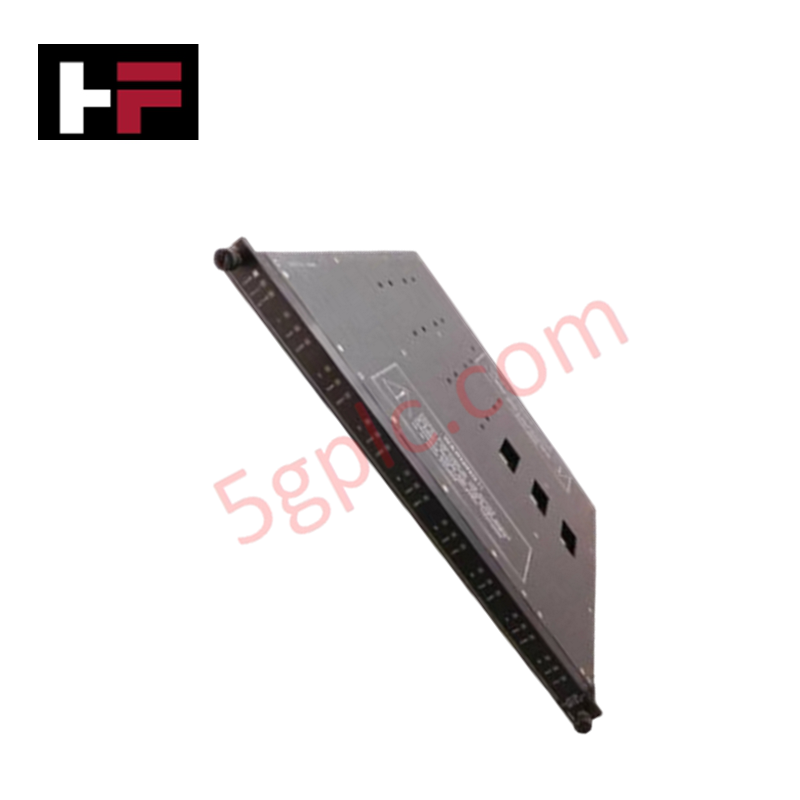

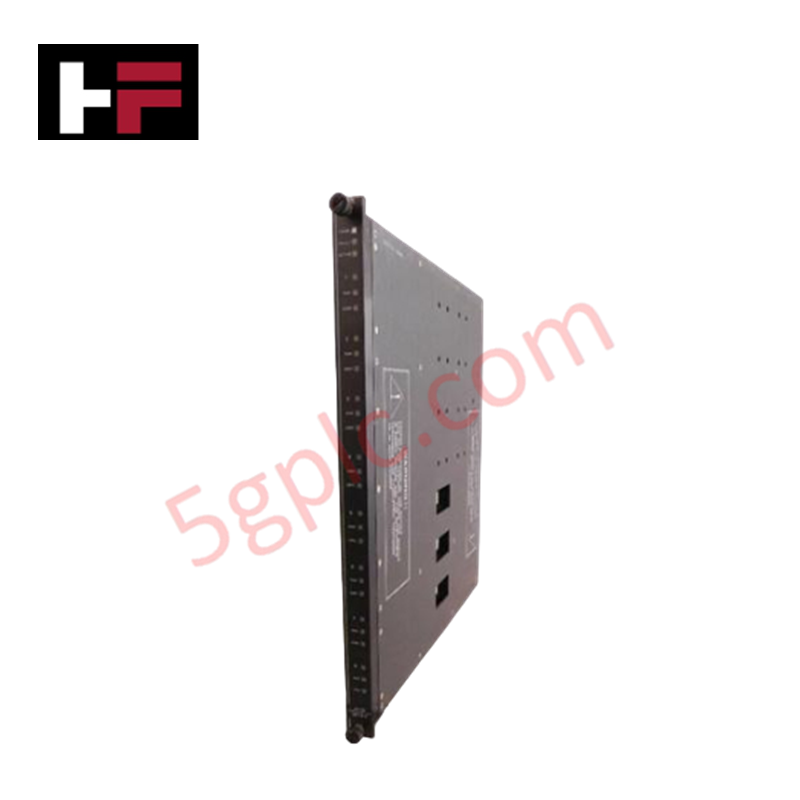

4119 एन्हांस्ड इंटेलिजेंट कम्युनिकेशन मॉड्यूल (EICM) को Triconex सुरक्षा प्रणालियों के लिए डिज़ाइन किया गया है। यह मज़बूत सीरियल और पैरेलल संचार क्षमताएँ प्रदान करता है। यह मॉड्यूल Tricon कंट्रोलर और बाहरी पर्यवेक्षी प्रणालियों, प्रिंटरों या प्रोग्रामिंग उपकरणों के बीच विश्वसनीय डेटा आदान-प्रदान को सक्षम बनाता है।
संचार इंटरफ़ेस
इस मॉड्यूल में चार बहुमुखी सीरियल पोर्ट हैं, जो RS-232, RS-422 या RS-485 फ़िज़िकल लेयर का समर्थन करते हैं। इससे नेटवर्क की दूरी और टोपोलॉजी के अनुसार कनेक्शन के लचीले विकल्प मिलते हैं। इसके अतिरिक्त, इसमें प्रिंटर या पेरिफ़ेरल उपकरणों को जोड़ने के लिए एक अलग-थलग Centronics पैरेलल पोर्ट भी है।
आइसोलेशन और प्रोटोकॉल
औद्योगिक परिवेशों में सिस्टम की अखंडता सुनिश्चित करने और ग्राउंड लूप या विद्युत शोर से बचाव के लिए, संचार पोर्ट 500 VDC पोर्ट आइसोलेशन रेटिंग वाले हैं। यह मॉड्यूल कॉन्फ़िगरेशन और डायग्नोस्टिक्स के लिए TriStation प्रोटोकॉल के साथ-साथ तृतीय-पक्ष HZ, SCADA या DCS आर्किटेक्चर के साथ निर्बाध एकीकरण के लिए मानक Modbus प्रोटोकॉल का समर्थन करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | 4119 |
| ब्रांड | Triconex |
| उत्पाद का प्रकार | एन्हांस्ड इंटेलिजेंट मॉड्यूल |
| सीरियल पोर्ट | 4 पोर्ट (RS-232, RS-422 या RS-485) |
| पैरेलल पोर्ट | 1 Centronics (आइसोलेटेड) |
| पोर्ट आइसोलेशन | 500 VDC |
| प्रोटोकॉल | TriStation, Modbus |
| शिपिंग वज़न | 4 Kg |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: Triconex 4119 मॉड्यूल किन संचार प्रोटोकॉल का समर्थन करता है?
उत्तर: यह मॉड्यूल इंजीनियरिंग कॉन्फ़िगरेशन के लिए TriStation प्रोटोकॉल और बाहरी नियंत्रण तथा निगरानी प्रणालियों के साथ संचार के लिए Modbus प्रोटोकॉल का मूल रूप से समर्थन करता है।
प्रश्न: क्या संचार पोर्ट आइसोलेटेड हैं?
उत्तर: हाँ, ग्राउंड लूप को रोकने और विद्युत क्षणिक प्रभावों से बचाव के लिए पोर्ट की आइसोलेशन रेटिंग 500 VDC है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
