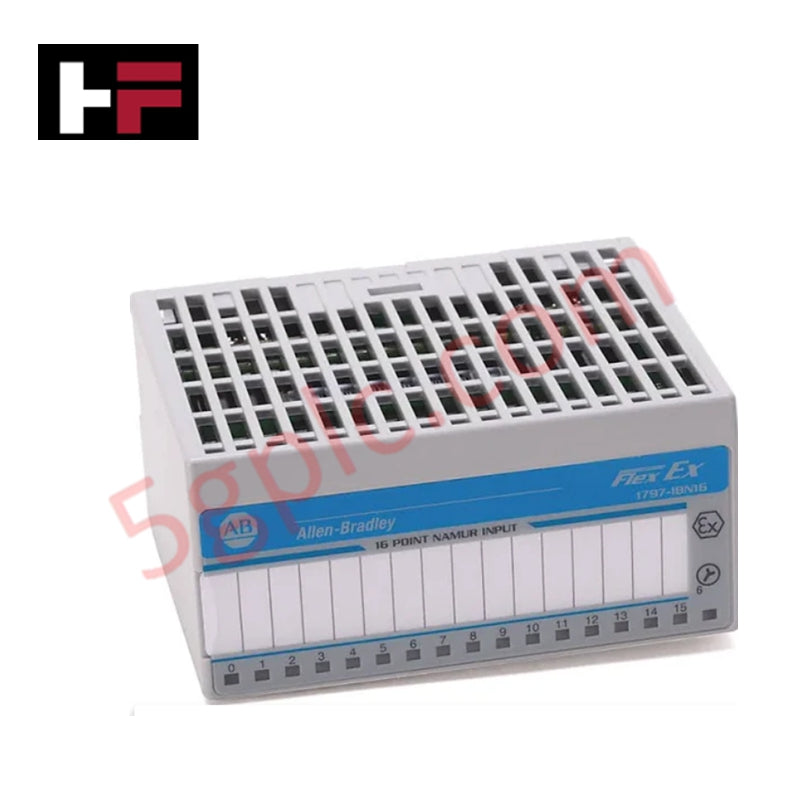

1797-IBN16 | Allen-Bradley 16-पॉइंट NAMUR अंतर्निहित सुरक्षित इनपुट मॉड्यूल

मॉड्यूल अवलोकन

1797-IBN16 एक उच्च-घनत्व, अंतर्निहित सुरक्षित (IS) डिजिटल इनपुट मॉड्यूल है जो विशेष रूप से खतरनाक वातावरण के लिए डिज़ाइन किया गया है। Allen-Bradley FLEX Ex I/O परिवार का हिस्सा, यह मॉड्यूल सीधे ज़ोन 1 या ज़ोन 2 (क्लास I, II, III, डिवीजन 1) क्षेत्रों में स्थित 16 NAMUR-संगत प्रॉक्सिमिटी सेंसर या ड्राई कॉन्टैक्ट स्विच तक इंटरफेस करने के लिए बनाया गया है। अंतर्निहित सुरक्षा बाधाओं को सीधे I/O हार्डवेयर में एकीकृत करके, 1797-IBN16 बाहरी पृथक्करण बाधाओं की आवश्यकता को समाप्त करता है, जिससे कैबिनेट स्थान और वायरिंग जटिलता में काफी कमी आती है। यह उन्नत डायग्नोस्टिक्स प्रदान करता है, जिसमें ओपन-सर्किट और शॉर्ट-सर्किट का पता लगाना शामिल है, ताकि रासायनिक परिष्करण और तेल एवं गैस उत्पादन जैसे महत्वपूर्ण प्रक्रिया अनुप्रयोगों में अधिकतम अपटाइम सुनिश्चित किया जा सके।

विस्तृत इंजीनियरिंग विनिर्देश

1797-IBN16 एक गैर-पृथक, सिंकिंग इनपुट मॉड्यूल है जो कड़े अंतरराष्ट्रीय विस्फोट सुरक्षा मानकों का पालन करता है।

• इनपुट की संख्या: 16 चैनल (गैर-पृथक, सिंकिंग)

• इनपुट प्रकार: NAMUR (IEC 60947-5-6) संगत

• अंतर्निहित सुरक्षा रेटिंग्स: * Ex ia IIB/IIC T4 / AEx ia IIC T4

• क्लास I, II, III, डिवीजन 1, समूह A–G T4

• ऑन-स्टेट करंट: > 2.1 mA

• ऑफ-स्टेट करंट: < 1.2 mA

• हिस्टेरिसिस: 0.2 mA

• अधिकतम लोड वोल्टेज: 7.5V DC

• इनपुट आवृत्ति: 1000 Hz (अधिकतम)

• इनपुट पल्स चौड़ाई: > 500 µs (ऑन या ऑफ)

• चयन योग्य फ़िल्टर समय: 1 ms, 2 ms, 3 ms, 5 ms, 9 ms, 17 ms, या 33 ms

• संकेतक: * 16 पीले (स्थिति)

• 16 लाल (फॉल्ट/वायर-ऑफ/शॉर्ट-सर्किट)

• 1 हरा (मॉड्यूल पावर)

• पावर डिसिपेशन: 2.8 वाट

• थर्मल डिसिपेशन: 9.6 BTU/घंटा (अधिकतम)

• भौतिक वजन: 0.81 पाउंड (0.37 किलोग्राम)

NAMUR डायग्नोस्टिक्स और फॉल्ट डिटेक्शन

1797-IBN16 की प्रमुख विशेषता इसका NAMUR सेंसर मानक के प्रति पालन है। यह मॉड्यूल चार अलग-अलग लाइन स्थितियों के बीच अंतर कर सकता है:

1. ऑफ: सामान्य स्थिति जहाँ करंट 1.2 mA और 2.1 mA के बीच होता है।

2. ऑन: सामान्य स्थिति जहाँ करंट 2.1 mA से ऊपर होता है।

3. शॉर्ट-सर्किट: जब सर्किट प्रतिरोध बहुत कम हो जाता है (करंट > 6 mA) तो पता चलता है।

4. ओपन-सर्किट (वायर-ऑफ): जब सर्किट प्रतिरोध बहुत अधिक होता है (करंट < 0.15 mA) तो पता चलता है।

यदि कोई फॉल्ट पता चलता है, तो संबंधित लाल LED जल उठती है, और एक डायग्नोस्टिक बिट Logix कंट्रोलर को भेजा जाता है, जिससे फील्ड वायरिंग समस्याओं की तुरंत पहचान हो जाती है बिना मैनुअल ट्रबलशूटिंग के।

इंस्टॉलेशन और खतरनाक क्षेत्र वायरिंग

1797-IBN16 को एक विशिष्ट FLEX Ex टर्मिनल बेस के साथ उपयोग किया जाना चाहिए, जो या तो 1797-TB3 (स्क्रू) या 1797-TB3S (स्प्रिंग-क्लैम्प) हो। चूंकि यह एक अंतर्निहित सुरक्षित मॉड्यूल है, इसे एक संरक्षित वातावरण (जैसे NEMA 4X एनक्लोजर) में स्थापित किया जाना चाहिए और इसे एक अनुमोदित 1797-PS श्रृंखला IS पावर सप्लाई द्वारा संचालित किया जाना चाहिए। रखरखाव कर्मी खतरनाक क्षेत्रों में भी "पावर के तहत हटाना और डालना" (RIUP) सुरक्षित रूप से कर सकते हैं, बशर्ते सिस्टम को FLEX Ex एंटिटी पैरामीटर के अनुसार डिज़ाइन किया गया हो।

तकनीकी अक्सर पूछे जाने वाले प्रश्न

क्या मैं इस मॉड्यूल के साथ मानक "ड्राई कॉन्टैक्ट" लिमिट स्विच का उपयोग कर सकता हूँ?

हाँ, लेकिन लाइन-मॉनिटरिंग डायग्नोस्टिक्स (ओपन/शॉर्ट सर्किट) बनाए रखने के लिए, आपको स्विच पर दो रेसिस्टर्स लगाना होगा: एक सीरीज में और एक पैरेलल में। यह NAMUR सेंसर की इम्पीडेंस की नकल करता है।

1797-IBN16 से जुड़े सेंसरों के लिए अधिकतम वायर लंबाई क्या है?

दूरी मुख्य रूप से केबल की कैपेसिटेंस और इंडक्टेंस द्वारा सीमित होती है ताकि अंतर्निहित सुरक्षा बनी रहे। सामान्यतः, मानक 12 AWG (4 $mm^2$) इंस्ट्रूमेंट केबल के साथ 1,000 फीट तक की दूरी संभव है, लेकिन एक औपचारिक IS एंटिटी कैलकुलेशन किया जाना चाहिए।

क्या इस मॉड्यूल को बाहरी बाधा की आवश्यकता है?

नहीं। 1797-IBN16 एक "संबद्ध उपकरण" है जिसमें अपनी आंतरिक IS सीमित सर्किट्री होती है। इसे सुरक्षित क्षेत्र के बैकप्लेन और खतरनाक क्षेत्र के फील्ड सेंसरों के बीच बाधा के रूप में डिज़ाइन किया गया है।
