उत्पाद विवरण

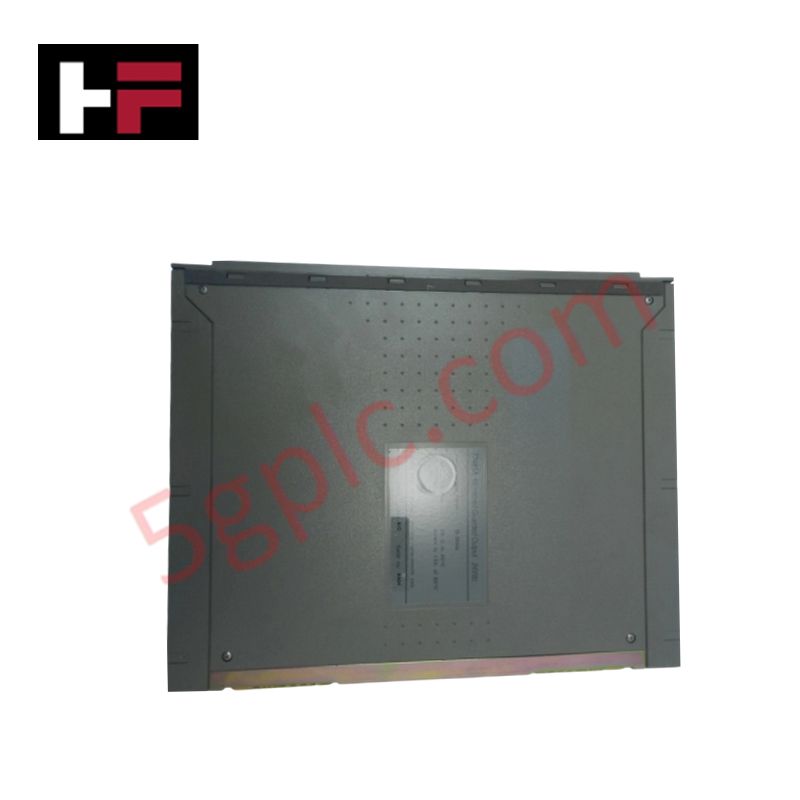

विश्वसनीय TMR सिस्टम में उच्च-सत्यता सिग्नल नियंत्रण के लिए कॉन्फ़िगर किया गया, ICS TRIPLEX T7481A (T7481A मॉनिटर किए गए गार्डेड आउटपुट मॉड्यूल) सीधे भौतिक और विद्युत निष्पादन प्रदान करता है। यह मॉड्यूल एक महत्वपूर्ण आउटपुट इंटरफ़ेस के रूप में कार्य करता है, जो डिस्क्रीट फील्ड-साइड सिग्नल्स का प्रबंधन करता है और जुड़े सुरक्षा-रेटेड एक्ट्यूएटर्स की अखंडता सुनिश्चित करने के लिए निरंतर लोड मॉनिटरिंग करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेषता |
|---|---|
| मॉडल | T7481A |
| ब्रांड | ICS TRIPLEX |
| उत्पत्ति | संयुक्त राज्य अमेरिका |
| वजन | 1.6 किग्रा |
| आयाम | 3.3 सेमी x 26.4 सेमी x 32.7 सेमी |
| ऑपरेटिंग तापमान | मानक औद्योगिक |
| पावर खपत | कॉन्फ़िगरेशन पर निर्भर |
| आउटपुट प्रकार | मॉनिटर किए गए गार्डेड आउटपुट |
SIS ट्रिपल मॉड्यूलर रेडंडेंसी (TMR) आर्किटेक्चर
T7481A ट्रिपल मॉड्यूलर रेडंडेंसी (TMR) 2oo3 आर्किटेक्चर के भीतर काम करता है ताकि फेल-सेफ स्टेट निष्पादन को सक्षम किया जा सके। मॉड्यूल प्रत्येक रेडंडेंट पथ के लिए स्वतंत्र आउटपुट ड्राइवर्स का उपयोग करता है, जो रियल-टाइम क्रॉस-चैनल मॉनिटरिंग को सक्षम बनाता है। यह कॉन्फ़िगरेशन सुनिश्चित करता है कि यदि आउटपुट्स के बीच कोई असंगति पाई जाती है, तो आंतरिक वोटिंग लॉजिक दोषयुक्त चैनल को अलग कर सकता है जबकि कमांड की अखंडता बनाए रखता है। आउटपुट चरण पर गैल्वैनिक आइसोलेशन प्रदान किया जाता है ताकि TMR बैकप्लेन को फील्ड-साइड विद्युत ट्रांज़िएंट्स और संभावित शॉर्ट-सर्किट स्थितियों से सुरक्षा मिल सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या T7481A पावर के तहत हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: T7481A को ट्रस्टेड TMR रैक के भीतर हॉट-स्वैप ऑपरेशंस के लिए डिज़ाइन किया गया है। निकालने से पहले, सुनिश्चित करें कि सुरक्षा सिस्टम लॉजिक संबंधित I/O नोड के लिए रखरखाव स्थिति में है ताकि मॉड्यूल निकालते समय अनचाहे सुरक्षा ट्रिप्स से बचा जा सके।
प्रश्न: इस मॉड्यूल में मॉनिटरिंग सर्किट का मुख्य कार्य क्या है?
उत्तर: मॉनिटरिंग सर्किट आउटपुट लूप की स्थिति पर निरंतर डायग्नोस्टिक फीडबैक प्रदान करता है। यह कमांड की गई स्थिति और वास्तविक फील्ड-साइड वोल्टेज/करंट दोनों की पुष्टि करता है, जिससे किसी भी इम्पीडेंस असामान्यता या ओपन/शॉर्ट-सर्किट स्थितियों की पहचान होती है और तुरंत TMR कंट्रोलर को रिपोर्ट की जाती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- मॉड्यूल डालने से पहले रैक बैकप्लेन पावर निर्दिष्ट 24 VDC सीमा के भीतर है यह सुनिश्चित करें।
- मॉड्यूल को सावधानीपूर्वक चेसिस गाइड रेल्स के साथ संरेखित करें और बैकप्लेन कनेक्टर पिन्स को बिना अत्यधिक पार्श्व बल लगाए जोड़ें।
- फ्रंट-पैनल लॉकिंग फास्टनर्स को सुरक्षित करें ताकि चेसिस के साथ कम-इम्पीडेंस ग्राउंड कनेक्शन बना रहे, जो प्रभावी विद्युतचुंबकीय इम्युनिटी के लिए आवश्यक है।
- फील्ड आउटपुट वायरिंग को समर्पित शील्डेड मार्गों से गुजराएं ताकि क्रॉसटॉक रोका जा सके और प्रेरित शोर के जोखिम को कम किया जा सके।
- इंजीनियरिंग वर्कस्टेशन के माध्यम से I/O पंजीकरण जांच करें ताकि यह पुष्टि हो सके कि TMR कंट्रोलर मॉड्यूल को सफलतापूर्वक पहचान रहा है और वैध डायग्नोस्टिक टेलीमेट्री प्राप्त कर रहा है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
