उत्पाद विवरण
उत्पाद विवरण

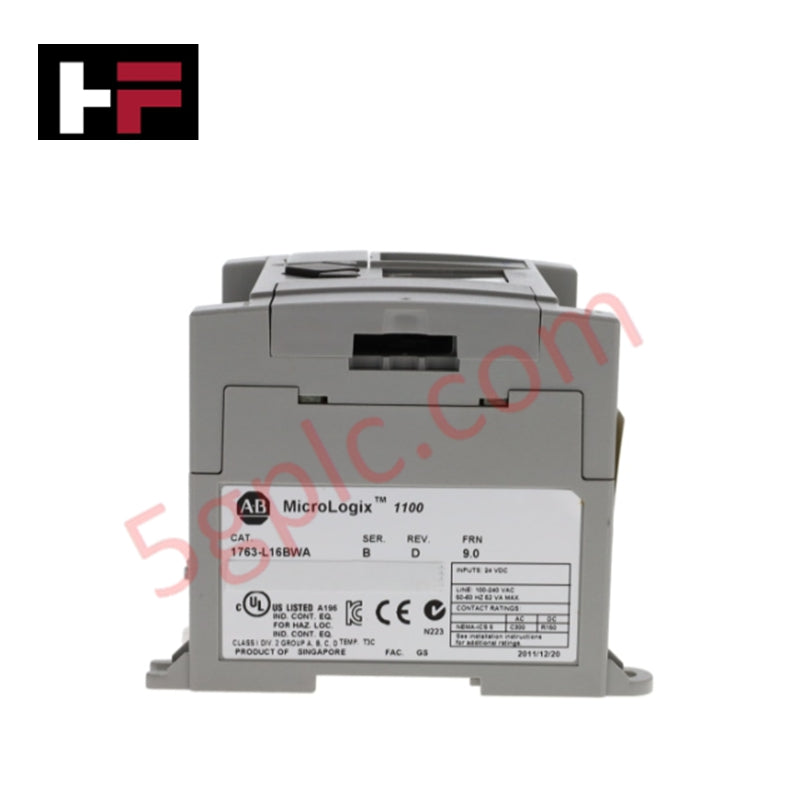

एलेन-ब्रैडली 1763-L16BWA माइक्रोलॉजिक 1100 एक संक्षिप्त प्रोग्राम योग्य नियंत्रक है जो छोटे से मध्यम स्तर के स्वचालन कार्यों के लिए बनाया गया है। यह 16 इनपुट/आउटपुट बिंदु, एकीकृत सांकेतिक इनपुट, रिले आउटपुट, और लचीली संचार कनेक्टिविटी के लिए अंतर्निर्मित संचार पोर्ट प्रदान करता है। गैर-वाष्पशील स्मृति और एलसीडी प्रदर्शन के साथ, यह औद्योगिक वातावरण में विश्वसनीय नियंत्रण और निगरानी प्रदान करता है।
तकनीकी विनिर्देश
-
निर्माता एलेन-ब्रैडली
-
उत्पाद श्रेणी माइक्रोलॉजिक 1100
-
उत्पाद प्रकार प्रोग्राम योग्य नियंत्रक (पीएलसी)
-
भाग संख्या 1763-L16BWA
-
वजन 1.31 पाउंड (0.60 किलोग्राम)
-
इनपुट विद्युत 120–240 वोल्ट वैकल्पिक धारा
-
बिंदु संख्या 16 इनपुट/आउटपुट बिंदु
-
डिजिटल इनपुट 24 वोल्ट सीधी धारा स्रोत/सिंक (मानक और उच्च गति)
-
सांकेतिक इनपुट 2 वोल्टेज इनपुट (0–10 वोल्ट सीधी धारा)
-
सांकेतिक संकल्प 10-बिट बिना चिह्नित पूर्णांक
-
डिजिटल आउटपुट 6 रिले आउटपुट
-
संचार पोर्ट 1 आरएस-232/485, 1 ईथरनेट पोर्ट
-
प्रदर्शन निगरानी और विन्यास के लिए एकीकृत एलसीडी
-
स्मृति गैर-वाष्पशील बैटरी समर्थित रैम
-
संचालन आवृत्ति 47–63 हर्ट्ज़
-
झटका प्रतिरोध 10 G संचालन के दौरान, 20 G संचालन के बिना
-
आयाम (लंबाई x चौड़ाई x ऊँचाई) 7.87 x 1.57 x 3.15 इंच
प्रयोग के परिदृश्य
-
रिले आउटपुट और सांकेतिक निगरानी की आवश्यकता वाले छोटे मशीन नियंत्रण
-
ईथरनेट और आरएस-232/485 संचार के साथ वितरित स्वचालन प्रणाली
-
एकीकृत प्रदर्शन के साथ संक्षिप्त पीएलसी की आवश्यकता वाले मूल उपकरण निर्माता उपकरण
-
जहाँ माइक्रोलॉजिक 1100 नियंत्रक अभी भी उपयोग में हैं, पुराने स्थापना स्थल
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 1763-L16BWA कितने इनपुट/आउटपुट बिंदु प्रदान करता है? उत्तर: यह 16 बिंदु प्रदान करता है, जिनमें 20 डिजिटल इनपुट और 6 रिले आउटपुट शामिल हैं।
प्रश्न: उपलब्ध संचार विकल्प क्या हैं? उत्तर: आरएस-232/485 और ईथरनेट पोर्ट शामिल हैं।
प्रश्न: क्या नियंत्रक में एकीकृत प्रदर्शन है? उत्तर: हाँ, इसमें निगरानी और विन्यास के लिए एलसीडी है।
समान मॉडलों के साथ तुलना
-
1761-L32BWB (माइक्रोलॉजिक 1000): कम संचार विकल्पों वाला पूर्व पीढ़ी।
-
1763-L16BWA (माइक्रोलॉजिक 1100): ईथरनेट कनेक्टिविटी और एलसीडी प्रदर्शन जोड़ता है।
-
1766-L32BXB (माइक्रोलॉजिक 1400): विस्तारित इनपुट/आउटपुट और उन्नत संचार विशेषताएँ।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
