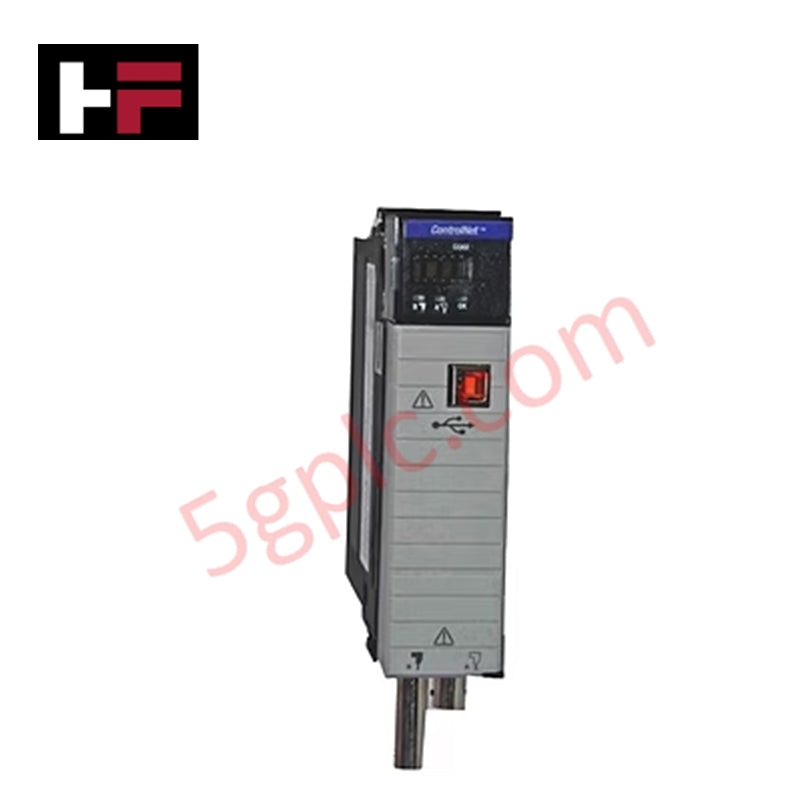

1756-CN2 | एलन-ब्रैडली कंट्रोललॉजिक कंट्रोलनेट संचार सेतु यंत्र

उचित तार लेबलिंग विश्वसनीय नियंत्रण प्रणाली की स्थापना और दीर्घकालीन रखरखाव की आधारशिला है। जटिल औद्योगिक स्वचालन परिवेशों में, तकनीशियन नियंत्रण पैनलों, मार्शलिंग रैकों और फील्ड जंक्शन बॉक्सों के भीतर तारों के हज़ारों सिरों को टर्मिनेट करते हैं। फेरूल अलग-अलग नलिकाकार स्लीव मार्कर होते हैं, जिन्हें अंतिम टर्मिनेशन से पहले तारों पर चढ़ाया जाता है। पहले तकनीशियन पहले से छपे अलग-अलग अक्षर वाले छल्लों पर निर्भर रहते थे, जबकि आज के नियंत्रण पैनल निर्माता स्वचालित फेरूल प्रिंटिंग मशीनों का उपयोग करते हैं। ये थर्मल-ट्रांसफ़र प्रिंटर स्वीकृत वायरिंग योजनाचित्रों से सीधे मेल खाने वाले टिकाऊ, एकल-स्लीव हीट-श्रिंक टैग बनाते हैं, जिससे कैबिनेट असेंबली का काम काफ़ी तेज़ हो जाता है।

मार्शलिंग कैबिनेट फील्ड उपकरणों और केंद्रीकृत प्रोसेसिंग यूनिटों के बीच एक महत्वपूर्ण कनेक्शन हब का काम करते हैं। बड़े DCS और PLC नियंत्रण सिस्टम आर्किटेक्चर में, सैकड़ों मल्टीपेयर फील्ड केबल स्थानीय जंक्शन बॉक्स से केंद्रीय इंस्ट्रूमेंट उपकरण कक्ष तक जाती हैं। मार्शलिंग कैबिनेट में फील्ड टर्मिनल ब्लॉक, सर्ज अरेस्टर, इंट्रिंसिक सेफ्टी आइसोलेशन बैरियर और इंटरपोज़िंग रिले होते हैं। संवेदनशील प्रोसेसर हार्डवेयर से फील्ड वायरिंग के टर्मिनेशन को अलग करके, इंजीनियर महंगे कंट्रोलर बैकप्लेन को हाई-वोल्टेज ट्रांज़िएंट से सुरक्षित रखते हैं। परिणामस्वरूप, यह मॉड्यूलर पृथक्करण रखरखाव की प्रक्रियाओं को काफी सुव्यवस्थित करता है और सिस्टम का विस्तार आसान बनाता है।

नियंत्रण प्रणाली की सफल स्थापना की शुरुआत निर्माता के तकनीकी दस्तावेज़ों की अच्छी तरह समीक्षा करने से होती है। Allen-Bradley, Siemens और Schneider Electric जैसे प्रमुख ब्रांडों के नियंत्रकों में टर्मिनलों की विशिष्ट व्यवस्थाएँ होती हैं। बिजली के तार जोड़ने से पहले इंजीनियरों को वोल्टेज संबंधी आवश्यकताओं की पुष्टि करनी चाहिए, ताकि उपकरणों को गंभीर क्षति से बचाया जा सके। मानक लाइन कनेक्शनों में क्षेत्रीय विद्युत नियमों और तारों के सही रंग-कोड का कड़ाई से पालन करना आवश्यक है। इसके अलावा, पैनल निर्माताओं को हमेशा कम प्रतिबाधा वाला मजबूत ग्राउंड कनेक्शन स्थापित करना चाहिए, जिसके लिए कम से कम 16-AWG ताँबे के तार को सीधे संयंत्र के मुख्य ग्राउंडिंग ग्रिड से जोड़ा जाए।
