उत्पाद विवरण

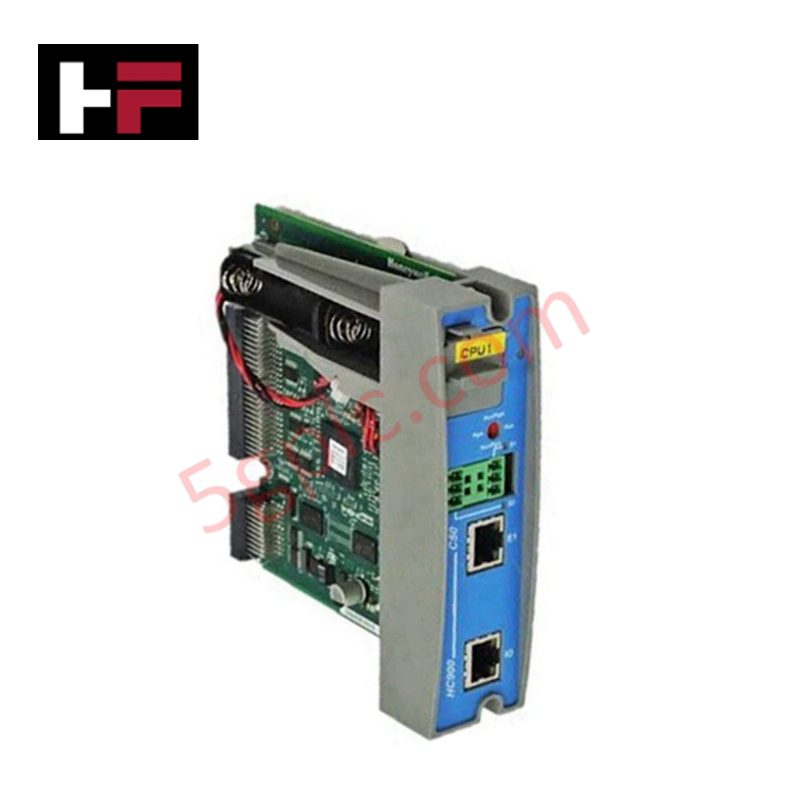

Honeywell 16644993-001, जिसे 16644993 C300 कंट्रोलर मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, Honeywell Experion PKS प्लेटफार्मों के भीतर रियल-टाइम नियंत्रण रणनीति निष्पादन और सिस्टम डायग्नोस्टिक्स के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह नियंत्रण लॉजिक के सीधे निष्पादन को संभालता है और Fault Tolerant Ethernet (FTE) और I/O लिंक नेटवर्क के माध्यम से उच्च गति डेटा आदान-प्रदान का प्रबंधन करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 16644993-001 |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | 1.0 से 1.5 किग्रा |
| आयाम | मानक C300 चेसिस फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | 0 से +60 डिग्री सेल्सियस |
| पावर खपत | सिस्टम चेसिस द्वारा संचालित |
| उत्पाद प्रकार | C300 कंट्रोलर मॉड्यूल |
| प्रोसेसर | रियल-टाइम नियंत्रण के लिए उच्च गति एम्बेडेड प्रोसेसर |
| सिस्टम संगतता | Honeywell Experion PKS, यूनिवर्सल I/O, सीरीज 8 I/O |
| संचार इंटरफेस | Fault Tolerant Ethernet (FTE), I/O लिंक |
| रेडंडेंसी समर्थन | स्वचालित फेलओवर के साथ कॉन्फ़िगर करने योग्य रेडंडेंट जोड़े |
| माउंटिंग | चेसिस-माउंटेड (जैसे FC-CPCHAS-0001) कीड कनेक्टर्स के साथ |
प्रोसेस कंट्रोल और DCS इंस्ट्रूमेंटेशन विशेषताएँ
16644993-001 कंट्रोलर I/O लिंक बैकप्लेन चैनलों के माध्यम से फील्ड डेटा को प्रोसेस करता है जो 4-20 mA HART लूप प्रोटोकॉल डिवाइस पासथ्रू का समर्थन करते हैं। सीरीज 8 और यूनिवर्सल I/O सबसिस्टम के साथ इंटरफेस करते हुए, मॉड्यूल I/O रैक स्तर पर चैनल-टू-चैनल आइसोलेशन पर निर्भर करता है ताकि ग्राउंड लूप्स को समाप्त किया जा सके और कॉमन-मोड वोल्टेज उतार-चढ़ाव को अलग किया जा सके। कंट्रोलर के रनटाइम वातावरण में तापमान प्रोसेसिंग ब्लॉक्स थर्मोकपल इनपुट मॉड्यूल द्वारा प्रदान किए गए कोल्ड जंक्शन कम्पेंसेशन (CJC) मेट्रिक्स का मूल्यांकन करते हैं। बिल्ट-इन नेटवर्क ड्राइवर्स Fault Tolerant Ethernet (FTE) ट्रंक के माध्यम से FOUNDATION Fieldbus और Profibus PA इंटरफेस गेटवे के साथ निर्धारक कनेक्टिविटी बनाए रखते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: जोड़े गए 16644993-001 मॉड्यूल के बीच डुअल-रेडंडेंट ट्रैकिंग कैसे प्रबंधित की जाती है?
उत्तर: रेडंडेंसी C300 चेसिस पर दो 16644993-001 मॉड्यूल को जोड़कर स्थापित की जाती है। मेमोरी टेबल, निष्पादन स्थिति, और क्लॉक चक्र समर्पित सिंक चैनलों के माध्यम से मिरर किए जाते हैं ताकि कंट्रोलर आउटपुट स्टेट्स को बाधित किए बिना निर्बाध फेलओवर संभव हो सके।
प्रश्न: 16644993-001 को C300 चेसिस में डालते समय भौतिक सीमाएँ क्या हैं?
उत्तर: मॉड्यूल टूल-लेस चेसिस माउंटिंग के लिए कीड कनेक्टर्स का उपयोग करता है (जैसे स्लॉट स्थान FC-CPCHAS-0001), जो स्थापना या हॉट-स्वैप प्रक्रियाओं के दौरान भौतिक मिसअलाइनमेंट को रोकते हैं।
फील्ड इंस्टॉलेशन दिशानिर्देश
- सी300 बेसप्लेट पर लक्षित चेसिस स्लॉट (जैसे FC-CPCHAS-0001) को बैठाने से पहले साफ और कण-मुक्त सुनिश्चित करें।
- मॉड्यूल कार्ड के किनारों को चेसिस गाइड स्लॉट के साथ संरेखित करें और कीड कनेक्टर्स पूरी तरह से जुड़ने तक स्थिर, समतल दबाव लागू करें।
- ऑपरेशनल वाइब्रेशन के खिलाफ संरचनात्मक स्थिरता सुनिश्चित करने के लिए चेसिस फ्रेम पर रिटेनिंग टैब लॉक करें।
- सुनिश्चित करें कि Fault Tolerant Ethernet (FTE) नेटवर्क केबल (FTE A और FTE B ट्रंक) चेसिस बैकप्लेन पर निर्दिष्ट रेडंडेंट पोर्ट से जुड़े हों।
- बैकप्लेन पावर लागू करें और कंट्रोलर निष्पादन कार्य सौंपने से पहले ऑनबोर्ड स्टेटस LED को स्व-डायग्नोस्टिक्स और फर्मवेयर लोडिंग की पुष्टि के लिए देखें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
