उत्पाद विवरण
उत्पाद अवलोकन

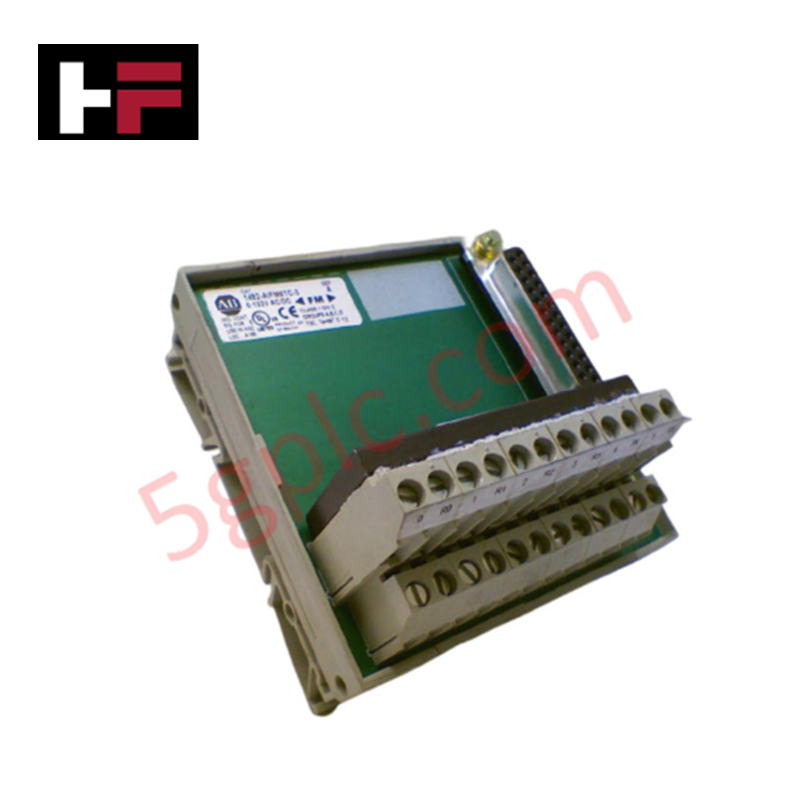

1492-AIFM6TC-3 एक उच्च-घनत्व एनालॉग इंटरफेस मॉड्यूल (AIFM) के रूप में कार्य करता है, जिसे थर्मोकपल फील्ड सेंसर और PLC I/O मॉड्यूल के बीच कनेक्शन को सरल बनाने के लिए डिज़ाइन किया गया है। इसमें 6 समर्पित थर्मोकपल इनपुट चैनल हैं और यह एक फिक्स्ड टर्मिनल ब्लॉक आर्किटेक्चर का उपयोग करता है। फील्ड वायरिंग को एक पूर्व-कॉन्फ़िगर किए गए इंटरफेस में केंद्रीकृत करके, यह मॉड्यूल नियंत्रण कैबिनेट के भीतर जटिल, मैनुअल पॉइंट-टू-पॉइंट वायरिंग की आवश्यकता को समाप्त करता है। हम इस यूनिट को 100% ब्रांड न्यू और फैक्ट्री-ओरिजिनल के रूप में प्रदान करते हैं, जो आपके महत्वपूर्ण तापमान लूप्स के लिए इष्टतम सिग्नल कंडक्टिविटी और दीर्घकालिक कनेक्शन स्थिरता सुनिश्चित करता है।
तकनीकी विनिर्देश
1492-AIFM6TC-3 निम्न-वोल्टेज थर्मोकपल सिग्नलों के लिए एक मजबूत भौतिक टर्मिनेशन पॉइंट प्रदान करता है।
| विशेषता | विनिर्देश |
| मॉड्यूल प्रकार | एनालॉग इंटरफेस मॉड्यूल (AIFM) |
| इनपुट चैनल | 6 थर्मोकपल चैनल |
| टर्मिनेशन प्रकार | फिक्स्ड टर्मिनल ब्लॉक |
| वायरिंग कॉन्फ़िगरेशन | प्रति I/O चैनल 3 फील्ड-साइड टर्मिनल |
| फ्यूज सुरक्षा | कोई फ्यूज क्लिप नहीं |
| माउंटिंग | स्टैंडर्ड DIN रेल |
| उत्पाद श्रेणी | PLC ऐड-ऑन / कनेक्टिविटी |
| वजन | 0.31 पाउंड (0.14 किग्रा) |
इंजीनियरिंग लाभ
-
वायरिंग त्रुटियों में कमी: 1492-AIFM6TC-3 एक संरचित लेआउट का उपयोग करता है जो प्रत्येक I/O चैनल को तीन टर्मिनल आवंटित करता है। यह स्पष्ट भौतिक पृथक्करण क्रॉस-वायरिंग को रोकता है और प्रारंभिक कमीशनिंग और भविष्य के रखरखाव के दौरान सिग्नल लीड्स की पहचान को सरल बनाता है।
-
उच्च-निष्ठा सिग्नल पथ: फिक्स्ड टर्मिनल ब्लॉक डिज़ाइन कम संपर्क प्रतिरोध सुनिश्चित करता है। यह थर्मोकपल अनुप्रयोगों के लिए महत्वपूर्ण है जहाँ खराब कनेक्शन के कारण मिलीवोल्ट स्तर के विचलन तापमान मापन में महत्वपूर्ण त्रुटियाँ उत्पन्न कर सकते हैं।
-
स्पेस-कुशल कैबिनेट डिज़ाइन: यह मॉड्यूल फील्ड वायरिंग को संवेदनशील PLC रैक से दूर स्थानांतरित करता है। एक कॉम्पैक्ट DIN रेल माउंट का उपयोग करके, यह उपलब्ध पैनल स्थान को अधिकतम करता है और एक साफ-सुथरे, अधिक संगठित कैबिनेट आंतरिक वास्तुकला की अनुमति देता है।
-
सरल त्रुटि निवारण: तकनीशियन AIFM टर्मिनलों पर सीधे फील्ड-साइड सिग्नल तक पहुँचते हैं बिना PLC के मुख्य I/O मॉड्यूल को प्रभावित किए। यह पृथक्करण नियमित परीक्षण या सेंसर प्रतिस्थापन के दौरान आकस्मिक शॉर्ट सर्किट से कंट्रोलर की सुरक्षा करता है।
अक्सर पूछे जाने वाले प्रश्न
-
क्या 1492-AIFM6TC-3 में बिल्ट-इन फ्यूज होते हैं?
नहीं। इस विशिष्ट मॉडल में "कोई फ्यूज क्लिप नहीं" डिज़ाइन है। यदि आपके अनुप्रयोग को व्यक्तिगत चैनलों के लिए ओवरकरंट सुरक्षा की आवश्यकता है, तो आपको बाहरी फ्यूजिंग लागू करनी होगी या एक AIFM संस्करण चुनना होगा जिसमें एकीकृत फ्यूज क्लिप हों।
-
क्या मैं इस मॉड्यूल का उपयोग 4-20mA जैसे मानक एनालॉग सिग्नल के साथ कर सकता हूँ?
हालांकि भौतिक टर्मिनल तकनीकी रूप से तारों को जोड़ सकते हैं, इस मॉड्यूल की आंतरिक ट्रेस आर्किटेक्चर और प्रति चैनल 3-टर्मिनल लेआउट विशेष रूप से थर्मोकपल सेंसिंग के लिए अनुकूलित है। मानक करंट या वोल्टेज सिग्नलों के लिए, हम सामान्य प्रयोजन AIFM मॉडल का उपयोग करने की सलाह देते हैं।
-
"प्रति चैनल 3-टर्मिनल" कॉन्फ़िगरेशन का क्या लाभ है?
यह डिज़ाइन आमतौर पर पॉजिटिव (+) लीड, नेगेटिव (-) लीड, और एक शील्ड/ग्राउंड कनेक्शन के लिए टर्मिनल प्रदान करता है। शील्ड को सीधे इंटरफेस मॉड्यूल पर लैंड करने से संवेदनशील निम्न-वोल्टेज थर्मल सिग्नलों के लिए EMI अस्वीकृति में काफी सुधार होता है।
-
क्या यह यूनिट पुनर्निर्मित या अधिशेष पुल है?
नहीं। हम गारंटी देते हैं कि यह 1492-AIFM6TC-3 100% ब्रांड न्यू है। यह मूल फैक्ट्री पैकेजिंग में आता है, जिसमें टर्मिनल स्क्रू पूरी तरह से नए होते हैं और कोई पूर्व माउंटिंग निशान नहीं होते, जो औद्योगिक सेवा के लिए उच्चतम विश्वसनीयता सुनिश्चित करता है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
