उत्पाद विवरण
उत्पाद अवलोकन

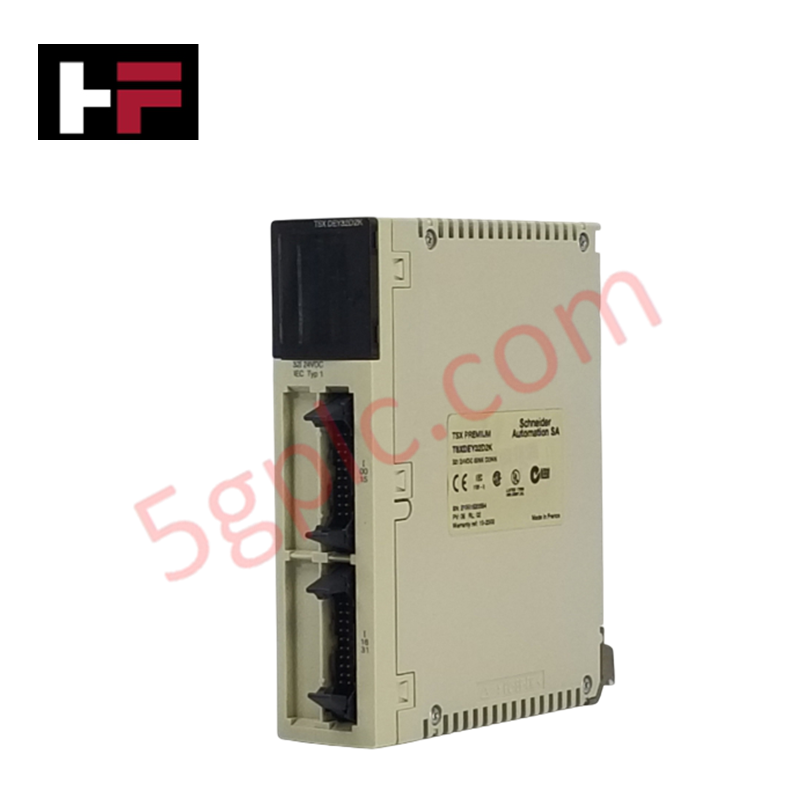

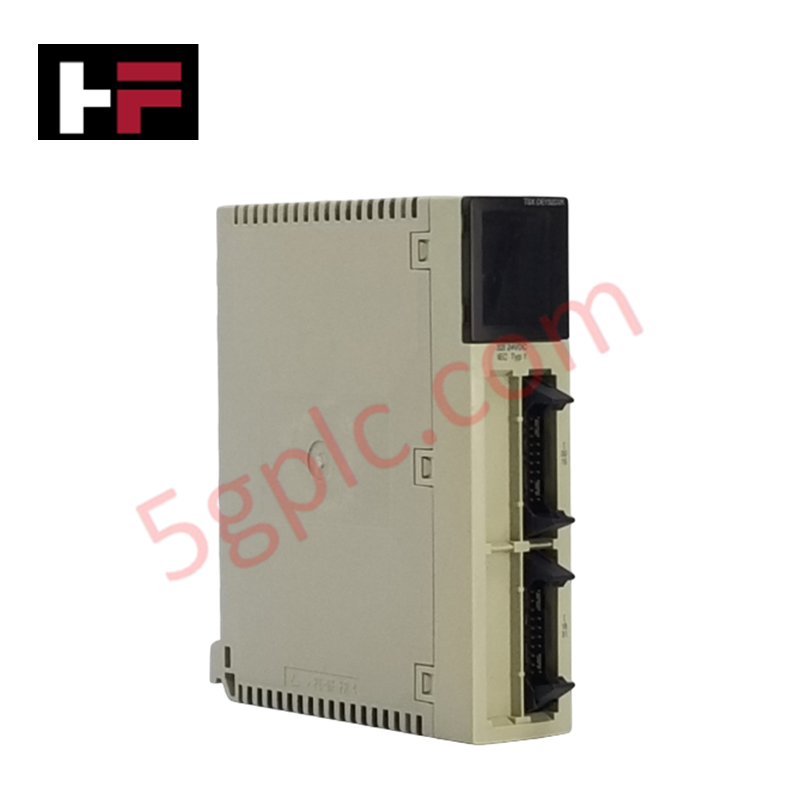

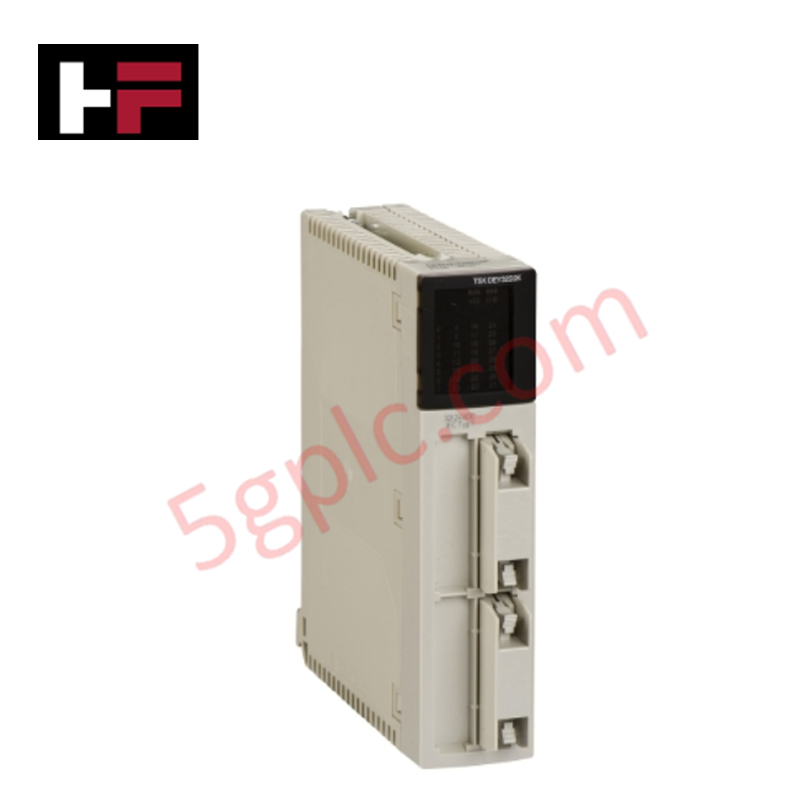

Schneider Electric TSXDEY32D2K Modicon प्रीमियम ऑटोमेशन प्लेटफ़ॉर्म के भीतर एक उच्च घनत्व, 32-चैनल डिस्क्रीट इनपुट मॉड्यूल के रूप में कार्य करता है। यह मानक-फॉर्मेट कार्ड प्राथमिक प्रोग्रामेबल ऑटोमेशन कंट्रोलर को फील्ड-स्तर के बाइनरी उपकरणों जैसे प्रॉक्सिमिटी स्विच, पुशबटन, लिमिट सेंसर, और फोटोइलेक्ट्रिक आईज़ से जोड़ता है। यह 32 करंट-सिंक पृथक इनपुट्स को एक कॉम्पैक्ट भौतिक वास्तुकला में समूहित करता है, कच्चे 24V DC विद्युत संकेतों को प्रोसेसर के लिए लॉजिक स्टेट्स में अनुवादित करता है। हम गारंटी देते हैं कि यह डिस्क्रीट इनपुट मॉड्यूल 100% नया, मूल फैक्ट्री-सील्ड पैकेजिंग में आता है।
तकनीकी विशिष्टताएँ
| पैरामीटर | विशिष्टता |
| निर्माता | Schneider Electric |
| उत्पाद लाइन | Modicon प्रीमियम ऑटोमेशन प्लेटफ़ॉर्म |
| पार्ट नंबर | TSXDEY32D2K |
| मॉड्यूल प्रकार | डिस्क्रीट इनपुट मॉड्यूल |
| इनपुट की संख्या | 32 करंट सिंक पृथक चैनल (EN/IEC 61131-2 टाइप 1) |
| नाममात्र इनपुट वोल्टेज | 24 V DC पॉजिटिव |
| सेंसर पावर सप्लाई रेंज | 19 से 30 V DC |
| नाममात्र इनपुट करंट | 3.5 mA |
| राज्य 1 (ऑन) गारंटी थ्रेशोल्ड | $\ge 11\text{ V}$ / $\ge 3\text{ mA}$ |
| राज्य 0 (ऑफ) गारंटी थ्रेशोल्ड | $\le 5\text{ V}$ / $\le 1.5\text{ mA}$ |
| इनपुट प्रतिबाधा | राज्य 1 पर 6300 ओम |
| प्रतिक्रिया समय (कॉन्फ़िगर करने योग्य) | $\le 7\text{ ms}$ या 4 ms |
| आइसोलेशन रेसिस्टेंस | $< 10\text{ MOhm}$ 500 V DC पर |
| विद्युत कनेक्शन प्रकार | HE-10 टेलीफास्ट कनेक्टर इंटरफ़ेस |
| करंट खपत | 135 mA @ 5 V DC / 160 mA @ 24 V DC |
| पावर डिसिपेशन सूत्र | $1\text{ W} + (0.1\text{ W} \times \text{सक्रिय चैनलों की संख्या})$ |
| मॉड्यूल प्रारूप / वजन | मानक स्लॉट चौड़ाई / 0.7 पाउंड (0.3 किग्रा) |
इंजीनियरिंग लाभ
-
उच्च घनत्व HE-10 कनेक्टर फुटप्रिंट: डुअल HE-10 मल्टी-पिन कनेक्टर पोर्ट्स का एकीकरण 32 पूरी तरह से पृथक इनपुट चैनलों को एक मानक स्लॉट फुटप्रिंट में समेटता है। यह उच्च घनत्व वास्तुकला जटिल असेंबली लाइनों को वायर करने के लिए आवश्यक स्थानीय I/O रैक्स की संख्या को कम करके संकुचित विद्युत आवासों की समस्या को हल करती है।
-
कठोर सिग्नल थ्रेशोल्ड फ़िल्टरिंग: आंतरिक सर्किटरी सटीक विद्युत सीमाएं लागू करती है ताकि मान्य सेंसर स्थितियों को पहचाना जा सके ($\ge 11\text{V}$ ऑन के लिए, $\le 5\text{V}$ ऑफ के लिए)। यह विशिष्ट गेटिंग प्रेरित अनचाही वोल्टेज और लंबे फील्ड केबल रन से विद्युत चुम्बकीय शोर को रोकती है, जिससे CPU प्रोग्राम में फैंटम सिग्नलिंग से बचा जा सके।
-
स्केलेबल थर्मल प्रोफाइल ऑप्टिमाइज़ेशन: मॉड्यूल ऑपरेशनल लोड के आधार पर गर्मी को गतिशील रूप से प्रबंधित करता है, सूत्र के अनुसार: $1\text{W} + (0.1\text{W} \times \text{active channels})$। सभी 32 चैनल एक साथ सक्रिय होने पर भी, कुल डिसिपेशन केवल 4.2W तक पहुंचता है, जिससे बिना वेंटिलेशन वाले कंट्रोल कैबिनेट्स में हॉट-स्पॉट बनने की संभावना कम हो जाती है।
-
नियतात्मक फ़िल्टरिंग विंडोज़: कंट्रोल इंजीनियर 4 मिलीसेकंड तक प्रतिक्रिया फ़िल्टरिंग प्रोफाइल चुनते हैं। यह तेज़ी से चलने वाले सेंसर इनपुट्स, जिन्हें तुरंत कैप्चर करना होता है, और शोर वाले मैकेनिकल लिमिट स्विच सिग्नल्स, जिन्हें संपर्क के झटके हटाने के लिए लंबा डिबाउंस समय चाहिए, के बीच सटीक ट्यूनिंग की अनुमति देता है।
अक्सर पूछे जाने वाले प्रश्न
-
क्या यह TSXDEY32D2K मॉड्यूल मूल फैक्ट्री स्थिति में आता है?
हाँ। हम यह मॉड्यूल 100% नया, प्रामाणिक Schneider Electric फैक्ट्री घटक के रूप में भेजते हैं। आइटम अपने मूल एंटी-स्टैटिक बैरियर में सील्ड रहता है, असली कॉर्पोरेट बॉक्स में, जिसमें बिना बदले हुए सीरियल ट्रैकिंग कोड और फैक्ट्री क्वालिटी स्टैम्प होते हैं।
-
"करंट सिंक" इनपुट प्रकार का सटीक भौतिक अर्थ क्या है?
एक करंट सिंक मॉड्यूल को सोर्सिंग फील्ड सेंसर की आवश्यकता होती है। जब फील्ड डिवाइस चालू होता है, तो यह इनपुट टर्मिनल चैनल में सकारात्मक 24V DC वोल्टेज भेजता है। करंट फिर आंतरिक 6300 ओम इनपुट रेसिस्टर से होकर मॉड्यूल के आंतरिक कॉमन रिटर्न पाथ में बहता है।
-
क्या मुझे अपने फील्ड डिवाइसेस को कनेक्ट करने के लिए व्यक्तिगत स्क्रू टर्मिनल वायरिंग करनी होगी?
नहीं। TSXDEY32D2K पारंपरिक स्क्रू टर्मिनल ब्लॉकों के बजाय रिबन-केबल HE-10 कनेक्टर्स का उपयोग करता है। स्थापना को बेहतर बनाने के लिए, आप इन HE-10 पोर्ट्स से प्री-असेंबल्ड रिबन केबल सीधे Schneider Telefast प्री-वायर्ड टर्मिनल स्ट्रिप से जोड़ते हैं, जो फील्ड वायरिंग में पॉइंट-टू-पॉइंट गलतियों को समाप्त करता है।
-
क्या मैं इस कार्ड पर 24V AC और 24V DC सेंसर सिग्नल मिला सकता हूँ?
नहीं। यह मॉड्यूल केवल सकारात्मक 24V DC वोल्टेज इनपुट को ही प्रोसेस करता है। इन चैनलों में वैकल्पिक करंट (AC) चलाने से आंतरिक ऑप्टिकल आइसोलेटर सक्रिय नहीं होंगे और इनपुट कंडीशनिंग सर्किट्री को स्थायी भौतिक क्षति होगी।
