उत्पाद विवरण

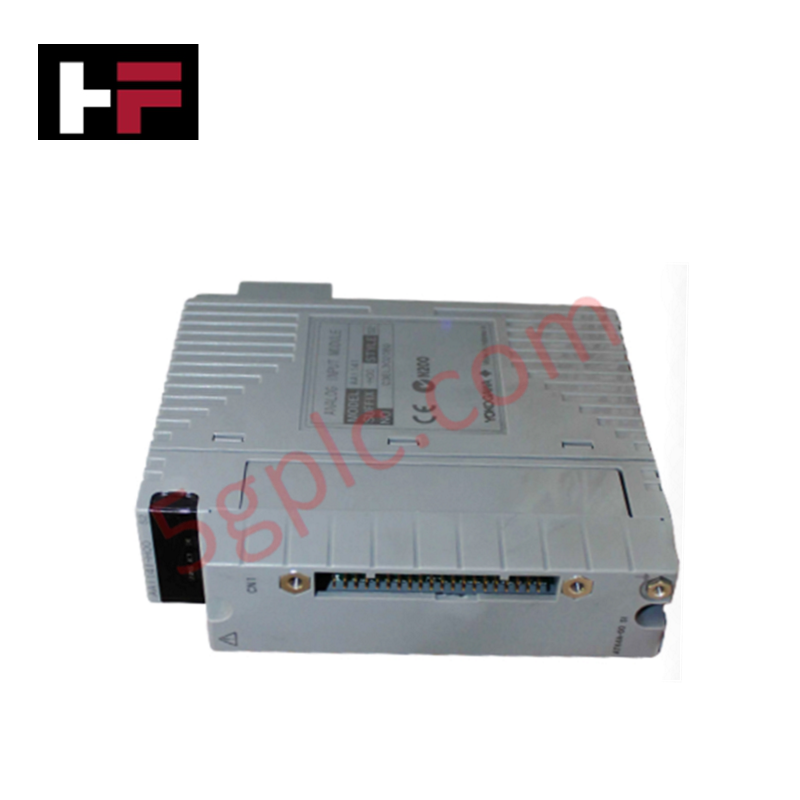

YOKOGAWA AAI141-H00 S2, जिसे AAI141 एनालॉग इनपुट मॉड्यूल के नाम से भी सूचीबद्ध किया जाता है, YOKOGAWA CENTUM DCS नेटवर्क में 16-चैनल 4-20 mA DC और 1-5 VDC सिग्नल अधिग्रहण के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह मॉड्यूल 10 ms डेटा अपडेट अवधि और सिस्टम प्रोसेसिंग के लिए 100 ms स्टेप रिस्पॉन्स समय के साथ प्रक्रिया चर का डिजिटलीकरण करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | AAI141-H00 S2 / AAI141-H00 |
| ब्रांड | YOKOGAWA |
| मूल देश | जापान |
| वज़न | 0.2 kg |
| पावर खपत | 310 mA (5 VDC), 450 mA (24 VDC) |
| चैनलों की संख्या | 16 चैनल, गैर-पृथक |
| इनपुट सिग्नल प्रकार | 4 से 20 mA DC, 1 से 5 V DC |
| कॉमन-मोड वोल्टेज | +/-1 VDC या कम |
| अनुमत इनपुट करंट | 27 mA तक |
| मापन सटीकता | +/-16 uA |
| डेटा अपडेट अवधि | 10 ms |
| स्टेप रिस्पॉन्स समय | 100 ms |
| तापमान विचलन | प्रति 10 deg C +/-16 uA |
| ट्रांसमीटर पावर सप्लाई | >= 14.8 VDC (20 mA पर), <= 26.4 VDC (0 mA पर) |
| इनपुट प्रतिरोध (पावर ON) | 400 ohm (20 mA पर) से 1000 ohm (4 mA पर) |
| इनपुट प्रतिरोध (पावर OFF) | 500 k-ohm या अधिक |
| बाहरी कनेक्शन | प्रेशर क्लैंप टर्मिनल, KS केबल, MIL कनेक्टर केबल |
4-20 mA HART लूप प्रोटोकॉल और फील्ड इंस्ट्रूमेंटेशन
AAI141-H00 S2 में 16 गैर-पृथक इनपुट चैनल हैं, जो 14.8 VDC (20 mA पर) से 26.4 VDC (0 mA पर) तक की सप्लाई वोल्टेज वाले दो-तार ट्रांसमीटरों को पावर दे सकते हैं। डिजिटल टेलीमेट्री डेटा मानक एनालॉग करंट सिग्नलों पर आरोपित 4-20 mA HART लूप प्रोटोकॉल के माध्यम से प्रसारित होता है। पावर ON स्थिति में मॉड्यूल 400 ohm से 1000 ohm के बीच इनपुट प्रतिरोध बनाए रखता है और पावर OFF स्थिति में 500 k-ohm से अधिक उच्च-प्रतिबाधा अवस्था में चला जाता है, ताकि आस-पास के फील्ड इंस्ट्रूमेंटेशन लूप पर सर्किट लोड न पड़े।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: पावर चालू और बंद स्थितियों में AAI141-H00 S2 का इनपुट प्रतिरोध कैसा रहता है?
उत्तर: पावर चालू होने पर मॉड्यूल 400 ohm (20 mA पर) और 1000 ohm (4 mA पर) के बीच इनपुट प्रतिरोध बनाए रखता है। पावर बंद होने पर इनपुट प्रतिरोध बढ़कर 500 k-ohm या अधिक हो जाता है।
प्रश्न: क्या AAI141-H00 S2 बाहरी फील्ड ट्रांसमीटरों को लूप पावर प्रदान करता है?
उत्तर: हाँ, मॉड्यूल 20 mA पर 14.8 VDC या अधिक और 0 mA पर 26.4 VDC या कम रेटेड एकीकृत ट्रांसमीटर पावर सप्लाई प्रदान करता है।
प्रश्न: बाहरी सिग्नल वायरिंग के लिए कौन-कौन से कनेक्शन हार्डवेयर विकल्प समर्थित हैं?
उत्तर: उपयोग किए गए टर्मिनेशन ब्लॉक असेंबली के आधार पर बाहरी वायरिंग प्रेशर क्लैंप टर्मिनल, KS केबल या MIL कनेक्टर केबल से जोड़ी जा सकती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
AAI141-H00 S2 मॉड्यूल लगाने या निकालने से पहले बैकप्लेन रैक की पावर बंद कर दें। कार्ड को संभालते समय ग्राउंडेड कलाई-पट्टी पहनकर इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) सुरक्षा प्रक्रियाओं का पालन करें। मॉड्यूल को CENTUM I/O स्लॉट में तब तक डालें जब तक बैकप्लेन कनेक्टर पूरी तरह जुड़ न जाएँ। इसके बाद फ्रेम ग्राउंड की निरंतरता स्थापित करने के लिए ऊपर और नीचे के रिटेनिंग स्क्रू कस दें। सुनिश्चित करें कि सिग्नल चैनलों के बीच कॉमन-मोड वोल्टेज +/-1 VDC की सीमा के भीतर रहे। फील्ड वायरिंग को प्रेशर क्लैंप टर्मिनल ब्लॉक, KS केबल या MIL कनेक्टर केबल का उपयोग करके जोड़ें। एनालॉग सिग्नल लाइनों को शील्डेड ट्विस्टेड-पेयर केबल में रूट करें और शील्ड वायर को कैबिनेट पैनल के अंदर एकल अर्थ ग्राउंड टर्मिनेशन पॉइंट पर जोड़ें।
