उत्पाद विवरण
उत्पाद अवलोकन

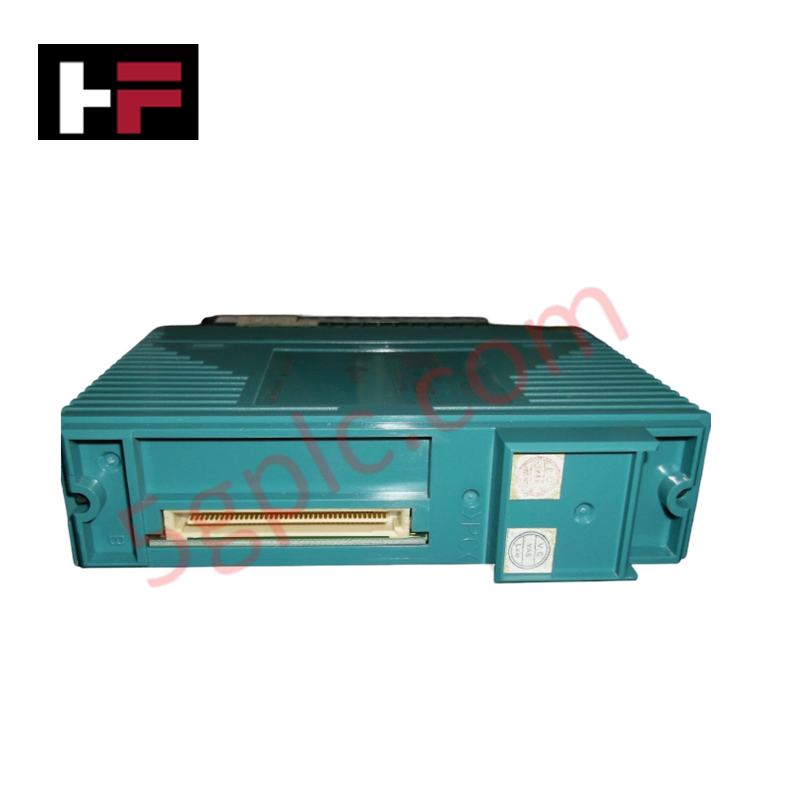

Yokogawa NFDR541-P00 ProSafe-RS सेफ्टी इंस्ट्रूमेंटेड सिस्टम (SIS) के लिए एक उच्च-संपूर्णता वाला रिले आउटपुट इंटरफ़ेस के रूप में कार्य करता है। यह मॉड्यूल आपातकालीन शटडाउन (ESD), फायर और गैस (F&G), और बर्नर मैनेजमेंट सिस्टम (BMS) के लिए विशेष रूप से डिज़ाइन किए गए 16 स्वतंत्र रिले आउटपुट चैनल प्रदान करता है। हम यह यूनिट 100% ब्रांड न्यू और ओरिजिनल के रूप में प्रदान करते हैं, जिससे आपकी सुरक्षा लूप्स बिना किसी समझौते के सबसे कड़े SIL (सेफ्टी इंटीग्रिटी लेवल) आवश्यकताओं को पूरा करती हैं।
पार्ट नंबर विवरण
NFDR541 सीरीज टर्मिनल प्रकार और पर्यावरणीय विनिर्देशों को परिभाषित करने के लिए सफिक्स कोड का उपयोग करती है:
-
NFDR541: रिले आउटपुट मॉड्यूल (16-चैनल)।
-
-P: प्रेशर क्लैंप टर्मिनल कनेक्शन।
-
0: मानक प्रकार।
-
0: मूल विनिर्देश।
तकनीकी विनिर्देश
NFDR541-P00 महत्वपूर्ण प्रक्रिया लूप्स के लिए एकीकृत सुरक्षा डायग्नोस्टिक्स के साथ मजबूत यांत्रिक स्विचिंग प्रदान करता है।
| विशेषता | विनिर्देश विवरण |
| आउटपुट चैनल | 16 स्वतंत्र रिले आउटपुट |
| रेटेड लोड वोल्टेज | 24 V DC |
| अधिकतम लोड करंट | प्रति पॉइंट 2 A |
| आइसोलेशन विधि | यांत्रिक रिले आइसोलेशन |
| कनेक्शन प्रकार | प्रेशर क्लैंप टर्मिनल |
| सिस्टम संगतता | Yokogawa ProSafe-RS |
| सेफ्टी इंटीग्रिटी लेवल | SIL3 कॉन्फ़िगरेशन का समर्थन करता है |
| करंट खपत | अधिकतम 450 mA (आंतरिक 24V DC) |
| स्थिति | 100% ब्रांड न्यू ओरिजिनल |
इंजीनियरिंग लाभ
-
उच्च-संपूर्णता स्विचिंग: मॉड्यूल मजबूत यांत्रिक रिले का उपयोग करता है जो फील्ड एक्ट्यूएटर्स को संचालित करते हैं। यह सुरक्षा ट्रिप के दौरान सर्किट में एक भौतिक ब्रेक प्रदान करता है, जिससे फील्ड डिवाइस अपने फेल-सेफ स्टेट तक पहुंचता है चाहे विद्युत शोर या रिसाव करंट हो।
-
प्रभावी फील्ड टर्मिनेशन: प्रेशर क्लैंप टर्मिनल (-P) डिज़ाइन समय लेने वाले स्क्रू कसने की आवश्यकता को समाप्त करता है। यह कंपन-रोधी कनेक्शन सुनिश्चित करता है जो वर्षों तक निरंतर संचालन में स्थिर संपर्क दबाव बनाए रखता है, जिससे सुरक्षा लूप में अस्थायी दोषों का जोखिम कम होता है।
-
रेडंडेंट कॉन्फ़िगरेशन समर्थन: NFDR541-P00 डुअल-रेडंडेंट मॉड्यूल लेआउट का समर्थन करता है। जब इसे रेडंडेंट जोड़ी में स्थापित किया जाता है, तो ProSafe-RS कंट्रोलर दोनों मॉड्यूल का प्रबंधन करता है ताकि यदि एक रिले मॉड्यूल में कोई घटक विफलता हो, तब भी सुरक्षा फ़ंक्शन उपलब्ध रहे।
-
व्यापक स्व-डायग्नोस्टिक्स: ProSafe-RS लॉजिक लगातार NFDR541-P00 के आंतरिक स्वास्थ्य की निगरानी करता है। यह सक्रिय डायग्नोस्टिक्स क्षमता रिले कॉइल विफलताओं या आंतरिक संचार त्रुटियों का तुरंत पता लगाती है, जिससे दोष प्लांट की सुरक्षा परत को प्रभावित करने से पहले अलार्म ट्रिगर होते हैं।
अक्सर पूछे जाने वाले प्रश्न
क्या NFDR541-P00 का उपयोग AC वोल्टेज स्विचिंग के लिए किया जा सकता है?
यह विशेष मॉड्यूल 24 V DC एप्लिकेशन के लिए अनुकूलित है। उच्च वोल्टेज AC स्विचिंग के लिए, आपको ProSafe-RS हार्डवेयर मैनुअल में संपर्क रेटिंग्स की जांच करनी चाहिए या मॉड्यूल की आंतरिक सर्किटरी की सुरक्षा के लिए बाहरी इंटरपोज़िंग रिले का उपयोग करना चाहिए।
क्या प्लांट संचालन के दौरान इस मॉड्यूल को हॉट-स्वैप किया जा सकता है?
हाँ, डुअल-रेडंडेंट कॉन्फ़िगरेशन में, आप एक दोषपूर्ण NFDR541-P00 को सुरक्षा फ़ंक्शन को बाधित किए बिना बदल सकते हैं। हालांकि, हमेशा सेफ्टी-इंस्ट्रूमेंटेड सिस्टम के लिए "वर्क परमिट" प्रोटोकॉल का पालन करें और हटाने से पहले Yokogawa सुरक्षा मैनुअल से परामर्श करें।
प्रेशर क्लैंप टर्मिनल का मानक स्क्रू से क्या लाभ है?
प्रेशर क्लैंप थर्मल विस्तार और यांत्रिक कंपन के प्रति बेहतर प्रतिरोध प्रदान करते हैं। वे प्रारंभिक स्थापना प्रक्रिया को काफी तेज़ करते हैं और रखरखाव शटडाउन के दौरान टर्मिनलों को पुनः कसने की आवश्यकता को समाप्त करते हैं।
मैं कैसे सुनिश्चित करूं कि यह "ब्रांड न्यू" यूनिट है?
हम जो भी NFDR541-P00 भेजते हैं वह अपनी मूल Yokogawa फैक्ट्री पैकेजिंग में आता है, जिसमें एक अखंड एंटी-स्टैटिक सील और सत्यापित सीरियल नंबर होता है। हम गारंटी देते हैं कि यह यूनिट एक नया फैक्ट्री ओरिजिनल है, न कि पुनर्निर्मित या अधिशेष आइटम।
