उत्पाद विवरण

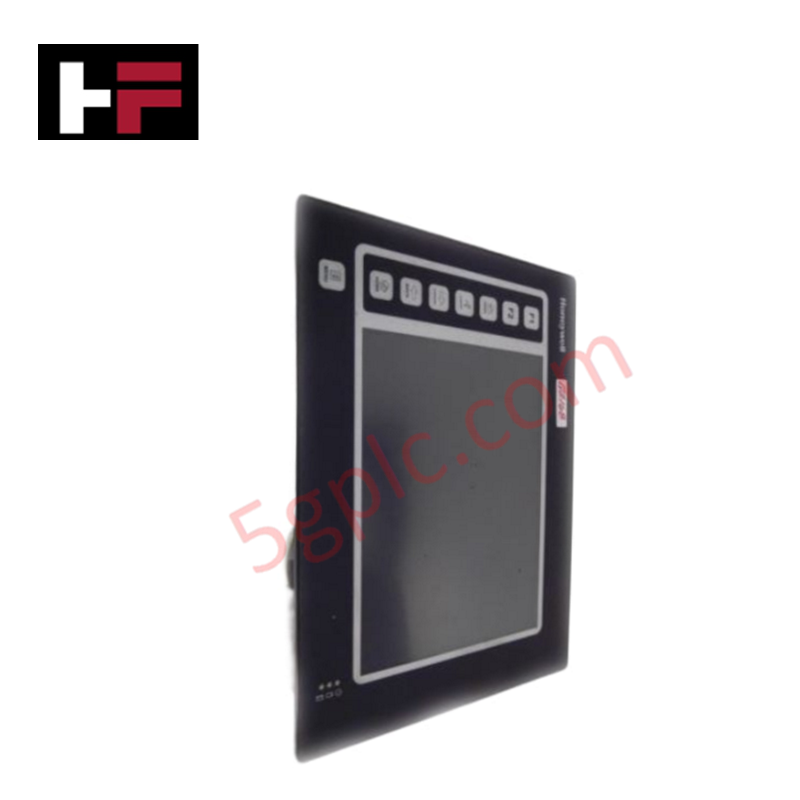

Honeywell 900CS10-00, जिसे 900CS10 कंट्रोल स्टेशन ऑपरेटर इंटरफ़ेस के नाम से भी सूचीबद्ध किया गया है, ControlEdge HC900 नेटवर्क के भीतर रीयल-टाइम प्रक्रिया दृश्यांकन और पैरामीटर इनपुट के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है। 24 VDC सप्लाई से संचालित यह यूनिट 10/100Base-T Ethernet के माध्यम से कंट्रोलर CPUs से सीधे इंटरफ़ेस करती है और प्रक्रिया चर, अलार्म स्थितियों तथा सिस्टम डायग्नोस्टिक्स को 10.4-इंच VGA रेज़िस्टिव टच डिस्प्ले पर स्ट्रीम करती है। भौतिक ऑपरेटर इंटरैक्शन एनालॉग टच मैट्रिक्स और एकीकृत मेम्ब्रेन फ़ंक्शन बटनों के माध्यम से समर्थित है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | 900CS10-00 |
| ब्रांड | Honeywell |
| उत्पत्ति | USA |
| वज़न | 5.57 lbs (2.53 kg) |
| आयाम | 23.2 cm x 28.5 cm x 12.7 cm |
| ऑपरेटिंग तापमान | -10 से +50 deg C |
| बिजली खपत | अधिकतम 29 W |
| इनपुट वोल्टेज | 24 VDC +/-20% |
| डिस्प्ले विनिर्देश | 10.4 इंच VGA (640 x 480 पिक्सेल), 32K रंग |
| टचस्क्रीन प्रकार | रेज़िस्टिव एनालॉग टच पैनल |
| नेटवर्क इंटरफ़ेस | 1x Ethernet 10/100Base-T, वैकल्पिक RS-485 सीरियल |
| USB इंटरफ़ेस | 2x USB होस्ट पोर्ट, 1x USB डिवाइस पोर्ट |
| स्टोरेज विस्तार | फ़्लैश मेमोरी कार्ड सॉकेट |
| एनक्लोज़र सुरक्षा | Type 4X जलरोधी फ्रंट बेज़ल |
4-20 mA HART लूप प्रोटोकॉल एकीकरण और DCS दृश्यांकन
Honeywell 9000CS10-00 कंट्रोल स्टेशन 4-20 mA HART लूप प्रोटोकॉल का उपयोग करने वाले फ़ील्ड उपकरणों से प्राप्त लाइव टेलीमेट्री को प्रोसेस करता है। ControlEdge HC900 कंट्रोलर बैकप्लेन से भेजे गए डिजिटाइज़्ड प्रक्रिया मानों को ग्राफ़िकल डिस्प्ले पृष्ठों पर गतिशील रूप से प्रदर्शित किया जाता है। हाई-स्पीड नेटवर्क लिंक ऑपरेटरों को बैकप्लेन स्कैन निष्पादन में बाधा डाले बिना सेटपॉइंट समायोजन करने, प्राथमिक प्रक्रिया चर की निगरानी करने और कनेक्टेड फ़ील्ड ट्रांसमीटरों के बहु-चर डायग्नोस्टिक डेटा को प्रबंधित करने की सुविधा देता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: फ़ील्ड वातावरण में फ्रंट पैनल को तरल और धूल के संपर्क से कैसे सुरक्षित रखा जाता है?
उत्तर: डिस्प्ले बेज़ल को NEMA Type 4X मानकों के अनुसार तैयार किया गया है। फ़ैक्टरी गैस्केट के साथ पैनल-माउंट किए जाने पर यह कम-दबाव वाले पानी के जेट और संक्षारक एजेंटों के विरुद्ध जलरोधी सील प्रदान करता है।
प्रश्न: क्या कॉन्फ़िगरेशन फ़ाइलों और लॉग किए गए प्रक्रिया डेटा का बाहरी बैकअप लिया जा सकता है?
उत्तर: हाँ, एकीकृत फ़्लैश मेमोरी सॉकेट या USB होस्ट पोर्ट से जुड़े मानक USB फ़्लैश ड्राइव का उपयोग करके कॉन्फ़िगरेशन फ़ाइलें, ऐतिहासिक ट्रेंड लॉग और स्क्रीन कैप्चर निर्यात किए जा सकते हैं।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- हाउसिंग कटआउट विनिर्देशों के अनुरूप सटीक आयताकार पैनल ओपनिंग काटें और सुनिश्चित करें कि माउंटिंग सतह समतल तथा गड़गड़ाहट से मुक्त हो।
- फ़ैक्टरी सीलिंग गैस्केट को बाहरी एनक्लोज़र सतह से सटाकर रखते हुए 900CS10-00 को पैनल कटआउट में डालें।
- बेज़ल को विकृत किए बिना एकसमान Type 4X पर्यावरणीय सील बनाने के लिए सभी पिछले माउंटिंग क्लैंप को क्रॉस-पैटर्न में समान रूप से कसें।
- एक समर्पित 24 VDC पावर फ़ीड कनेक्ट करें और सुरक्षात्मक अर्थ (PE) ग्राउंडिंग तार को सीधे पिछले चेसिस के फ़ंक्शनल ग्राउंड टर्मिनल से जोड़ें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
